Датчик детонации — признаки неисправности

 Детонация – одно из самых разрушительных явлений, она способна если не моментально, но исподволь приводить к образованию микротрещин на самых нагруженных деталях шатунно-поршневой группы.
Детонация может быть вызвана разными причинами:

некачественное топливо;
«спортивный» стиль езды в сочетании с неграмотно сделанным «чип-тюнингом»;
общее «плачевное» состояние мотора.

Для чего нужен датчик детонации

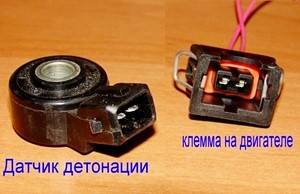

Датчик детонации двигателя автомобиля



Датчик детонации влияет на качество впрыскиваемой в цилиндры топливной смеси и на своевременность впрыска.

До появления впрысковых авто водители самостоятельно пытались устранить детонацию – меняли угол опережения зажигания, «перекидывали» цепь или ремень ГРМ. Опытные мастера со стажем могли на слух определить, «откуда идёт звон».
Инжекторные же двигатели имеют свои системы «самодиагностики». К таким приборам и относится датчик детонации. Он не только регистрирует повышенную детонацию, почему-либо возникшую в двигателе, но и посылает сигнал на ЭБУ, и тот корректирует некоторые параметры работы мотора – качество и количество топливной смеси, опережение момента зажигания.
Итак, на что влияет датчик детонации:

на «правильность» впрыскиваемой в цилиндры двигателя топливной смеси (её «качество»), а также на своевременность впрыска;
на угол опережения зажигания.

Признаки неисправности датчика детонации

Отказ или выдача неправильного сигнала датчиком заключаются в появлении нехарактерных ранее звуков, издаваемых вашим мотором, повышенным расходом топлива (более, чем на 10%), возможно, ухудшившейся динамикой разгона. Кроме того, мотор может чересчур «задымить».

Где находится датчик детонации

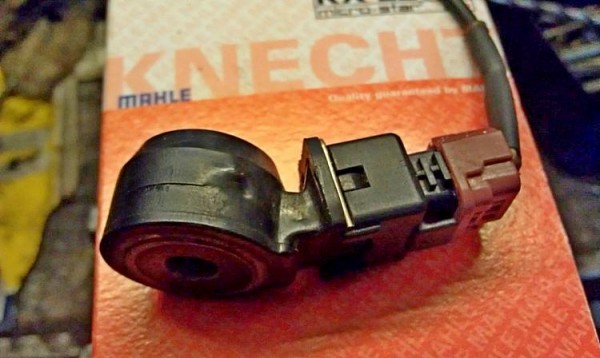

Расположение датчика детонации двигателя



Датчик детонации традиционно устанавливают на блоке цилиндров – примерно посередине его.

Его устанавливают на блоке цилиндров – примерно посередине его. Такое расположение прибора позволяет ему «охватывать» наиболее возможный объём двигателя. Кстати, сходным образом располагают датчики удара в автосигнализациях – поближе к осевой линии авто.
Шпилька датчика детонации ввёрнута в блок (или в специальный «прилив»).
Если вы хотите произвести замену датчика детонации – отсоедините провоа и открутите гайку – всё очень просто. Если разъём датчика детонации «закис» и не снимается – обрежьте провода – так удобнее захватить гайку датчика головкой. Восстанавливать обрезанные провода лучше пайкой – любые минимальные потери тока приведут к искажению сигнала, идущего от датчика – ток, по ним текущий, очень невелик.

Устройство датчика

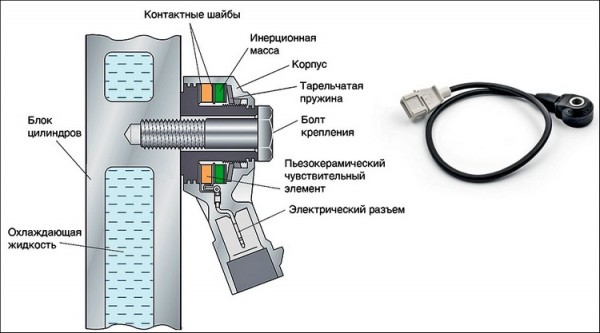

Устройство датчика детонации двигателя



Общим для всех видов датчиков детонации является наличие пьезоэлемента.

Схема датчика детонации, приведённая выше, не является абсолютно идентичной для всех подобных устройств – ведь они могут быть как широкополосными, так и настроенными только на очень узкий спектр частот.
Но общим для всех видов является наличие пьезоэлемента. Пьезокристаллы – это вещества, которые выдают электрический импульс при изменении их формы. Поэтому такие вещества идеально подходят для создания на их основе приборов, реагирующих на резкий звук, волну, распространяющуюся в упругом теле и т.д.
Ремонт датчика детонации представляет интерес для очень любознательных людей. Рядовому автолюбителю гораздо проще приобрести новый – цена на «ВАЗовский» датчик детонации составляет 200 – 300 рублей. При замене не переусердствуйте с усилием, прилагаемым к ключу – момент затяжки датчика детонации должен лишь обеспечивать плотное прижатие прибора к корпусу блока.

Проверка датчика детонации мультиметром

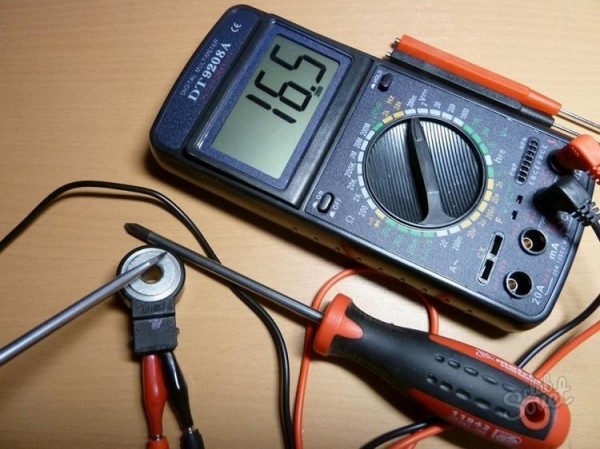

Проверка датчика детонации мультиметром



Самый надёжный способ проверить датчик детонации – поставить на автомобиль заведомо исправный.

Самый надёжный способ проверить прибор – поставить на авто заведомо исправный.
Если такой возможности не представляется, то, демонтировав датчик, можно протестировать его мультиметром, переведя прибор на измерение малых (до 0,2 В) напряжений. Соединив отрицательный провод мультиметра с «массой» датчика, а положительный – с его «плюсом», попробуйте наносить несильные, но резкие удары по корпусу датчика. Исправный датчик «выдаёт» слабые скачки напряжения. Перед проверкой провода тщательно зачистите- иначе сопротивление окислов на их поверхности суммируется с внутренним сопротивлением датчика детонации, и результата вы не получите.

Проверка датчика на диагностическом оборудовании

Заехав к автодиагносту, вы можете лишь констатировать факт, что «что-то не в порядке». Из показаний, выведенных на монитор, вы узнаете, например, о наличии «ошибки датчика детонации» или о «низком уровне сигнала датчика детонации» — и всё!
Поиск истинной причины «достанется» вам. И это не всегда плохо – зачастую «чайники» «утирали носы» мастерам, которым зачастую просто лень «напрягать мозги».
