Установка турботаймера

Увеличение ресурса турбонаддувая – естественное желание каждого сознательного автовладельца. Рассмотрим, как происходит установка турботаймера своими руками и стоит ли вообще устанавливать его на дизель.

Логика работы

Турботаймер позволяет продолжить работу двигателя на холостых оборотах после того, как ключ был вытащен из замка зажигания. Устройство применяется в ДВС, оснащенных турбонаддувом. Используется в качестве топлива бензин или дизель – значения не имеет. При больших нагрузках, продолжительной работе на высоких оборотах турбокомпрессор сильно нагревается. В процессе работы для охлаждения используется моторное масло, а в некоторых турбинах и ОЖ. После остановки двигателя циркуляция масла прекращается. Поэтому при слишком высокой температуре в каналах происходит подгорание масла, что ведет к образованию нагара. При возобновлении работы турбины подгоревшее масло будет исполнять роль абразива, стачивая поверхности трущихся деталей. К тому же отложения уменьшают сечение масляных каналов, ухудшая тем самым подачу смазки. Логика работы турботаймера в том, чтобы дать двигателю после остановки поработать еще несколько минут, дабы охладить турбину. При этом вы можете спокойно закрыть машину и уйти по делам. Двигатель заглохнет по истечении запрограммированного срока.

Целесообразность установки

Турботаймер чаще всего устанавливается на дизель лишь ввиду более частого использования турбокомпрессоров в паре с ДВС цикла Дизеля. В каких случаях желательна установка данного аксессуара:

турбированный дизель установлен на использующемся по назначению внедорожнике либо на авто, которое постоянно ездит груженным. В обоих случаях мотор работает в режиме повышенных нагрузок, а при езде по бездорожью еще и отсутствует нормальное охлаждение набегающим потоком воздуха;вы самостоятельно дооснастили мотор турбиной или/и попросту не представляете свои поездки без постоянных динамических ускорений.

Но даже в таком случае против установки турботаймера можно выдвинуть веские аргументы:

дизель или бензиновый мотор используется для размеренной городской езды с нечастыми нагрузками. Даже если периодически вам приходится активно педалировать, то спокойной езды в режиме до 2000 ты/оборотов даже за 1 минуту до остановки достаточно для охлаждения турбокомпрессора современного авто. Будет нелишним напомнить о высоких требованиях к моторному маслу, которое следует заливать в турбированные моторы;на авто установлена сигнализация с функцией турботаймера. В таком случае установка отдельного дейвайс будет пустой тратой денег. Функционал сигнализации можно посмотреть на официальном сайте охранной системы.

Установка своими руками

Учтите, что установить турботаймер на автомобиль, оборудованный штатной сигнализацией, с контролем над основными узлами по CAN-шине, а также доукомплектованый современным охранным комплексом, будет крайне трудной задачей. Вам потребуются навыки чтения электрических схем, а также понимания логики работы основных электронных систем авто.

При неквалифицированном подключении своими руками существует большой риск конфликта между системами, что чревато появлением различных «глюков», загоранием Check engine и ослаблением уровня защиты вашего авто от угона.

Для конструкции устройства не важно, устанавливается турботаймер на дизель или на бензиновые мотор. Разница в подключении будет касаться во многом только питания сервисных функций устройства. Логика подключения будет отличаться в зависимости от конкретной модели авто и турботаймера. При покупке устройства от именитых производителей (HKS, Apexi, Greddy, TT, Blitz, TTX) вы в большинстве случаев получаете:

блок управления;модуль с экраном для демонстрации отчета времени и других сервисных функций;провода и разъемы для подключения;инструкцию.

Монтаж

Чтобы установить комплект на свое авто, вам потребуются:

пассатижи, которыми можно перекусить провод и обжать клеммы;клеммы «папа-мама». Также вам потребуется клемма под болт для «массы», если таковая не предусмотрена в комплекте;термоусадка для надежной изоляции мест соединения;хомуты для фиксации проводов;отвертки и прочие необходимые для сборки/разборки салона инструменты.

Установка своими руками начинается с обесточивания бортовой сети (скиньте минусовую клемму АКБ). Вам необходимо снять салонный пластик, перекрывающий доступ к контактной группе замка зажигания. Чтобы установить турботаймера на дизель/бензин, вам нужно «врезаться» в провода, идущие от замка зажигания. Модуль, с которым в комплекте зачастую идет двухсторонний скотч, можно закрепить в удобном для вас месте около приборки. Такой же метод подойдет для крепления блока управления, который можно расположить внутри приборной панели. При возможности блок и провода лучше дополнительно закрепить стяжкам, чтобы избежать в дальнейшем посторонних шумов при проезде неровностей.

Подключение турботаймера

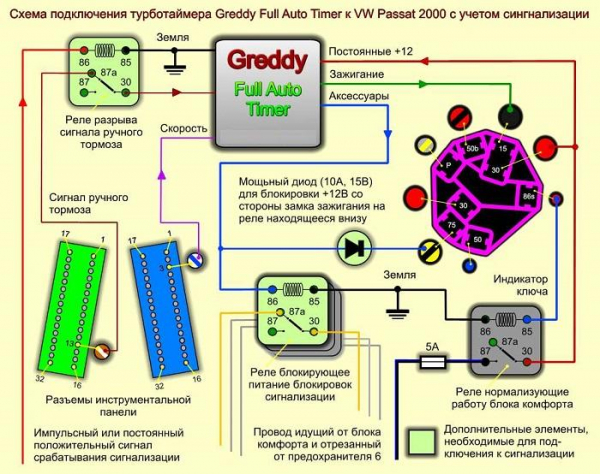

Степень сложности подключения своими руками зависит от конкретной модели турботаймера, а также устройства электрооборудования вашего авто. Главная загвоздка в том, чтобы обмануть блок комфорта, если таковой имеется в конструкции вашего автомобиля. Он не позволит поставить машину на охрану с работающим двигателем.

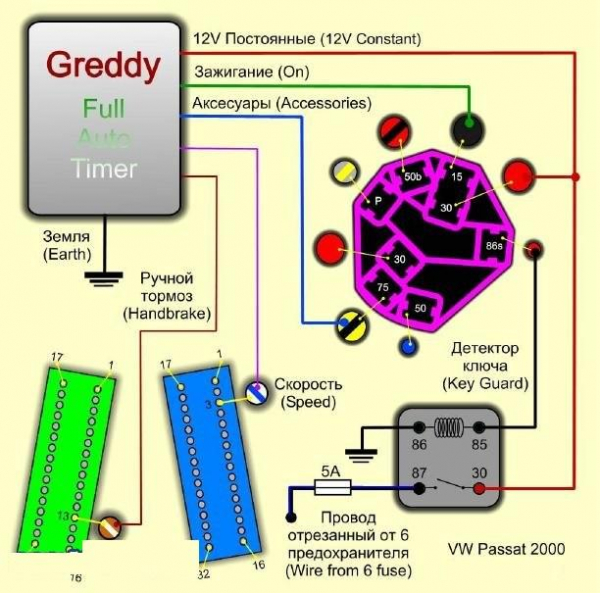

Турботаймер на дизель имеет следующие стандартные пины подключения:

постоянный «+» от АКБ;пин, отвечающий за питания определенных устройств, когда зажигание не включено. На выводе «+» появляется при повороте ключа зажигания в режим АСС;пин, на котором «+» появляется при повороте ключа в положение ON;пин подключения к ручному тормозу;минусовой вывод, именуемый «массой».

Чтобы установить турботаймер своими руками, вам необходима схема контактной группы. При желании вы можете воспользоваться мультиметром в режиме измерения постоянного тока. Так вы сможете определить провод, на котором «+» при любых используется для жизнеобеспечения работы мотора (обычно с наибольшим сечением и красного цвета) либо появляется только после поворота ключа в положение АСС. На выводах ручника питание подается только при поднятом рычаге стояночного тормоза. «Массу» можно подключить к любому болту, примыкающему к кузову автомобиля.

Для подсоединения проводов штатную проводку не нужно разрезать. Идеальный вариант – вытащить необходимые вам провода из колодок, внедрить туда провода от турботаймера, а затем заново обжать их в клемме и установить обратно в колодку. Часто, ввиду не слишком удобного доступа, выполнить такие манипуляции при установке турботаймера на дизель крайне сложно. Поэтому применяется немного «варварский способ – оголяется небольшой участок изоляция, на который наматывается провод от турботаймера. Скрутка дополнительно пропаивается и тщательно изолируется.

Полное подключение

Иногда можно встретить установку турботаймера на дизель, при которой провод «массы» и пин подключения к ручнику скручиваются и замыкаются на «массу». Предназначение информации о включении стояночного тормоза необходимо для вашей же безопасности:

при правильной установке турботаймера устройство будет поддерживать работу мотора на холостых только при активированном ручнике. Снятие со стояночного тормоза приведет к остановке ДВС. Функция по большей мере позиционируется как противоугонная, но опытный угонщик может оставить стояночный тормоз едва включенным, что не помешает движению. В автомобилях с АКПП лучше устанавливать турботаймер в паре с селектором АКПП. Турботаймер должен работать только в положении P, что действительно повысит степень защиты;на авто с МКПП при работе двигателя на нейтральной передаче создается эффект гидротрансмиссии. Вращение шестеренок через масло передает пусть и небольшое, но усилие на приводные валы (попробуйте вывесить одно из колес ведущей оси и завести мотор; вы увидите, что оно будет вращаться). Поэтому работа двигателя без стояночного тормоза и водителя в салоне является потенциально небезопасной ситуацией;не все турботаймеры оборудованы функцией принудительного отключения. Если вы двигались до остановки в спокойном режиме, то нет никакой необходимости продолжать работу мотора после остановки. Вытащив ключ, а затем подняв, опустив и вновь подняв рычаг стояночного тормоза, вы можете своими руками отключать при желании турботаймер.

Установленный стандартным образом турботаймер на дизель будет выполнять прямую функцию, а также показывать напряжение бортовой сети. Подключение выводов для дополнительных показаний (к примеру, скорости авто, оборотов ДВС, индикации переключения скоростей и т.д.) описаны в инструкции к устройству. Там же вы найдете руководство по установке задержки времени работы мотора.
