Шумоизоляция ДВС в теории и на практике

0 427

Работа подвески, «сердца» автомобиля, трансмиссии, гул от качения покрышек и набегающего воздуха – главные источники шума в автомобиле. Ранее мы уже рассматривали защиту колесных арок. Сегодня покажем, как осуществляется хорошая шумоизоляция двигателя (моторного отсека, если выражаться корректно).

Источники звука

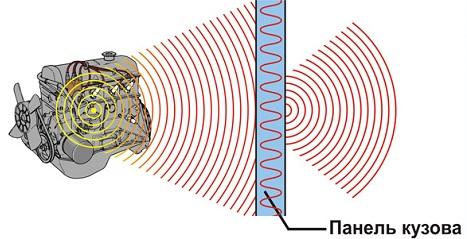

Как известно, воспринимаемые в салоне автомобиля шумы могут быть двух видов:

    первичные, провоцируемые автономными источниками. К таковым, помимо проезжающих мимо автомобилей, завихрений набегающего воздуха, в первую очередь относятся мотор и элементы трансмиссии;вторичные. Звуковые волны, исходящие от источников шума, проходят через материалы, изолирующие салон автомобиля: металлические части кузова (моторный щит, «туннель», колесную арку и т. д.), компоненты управления автомобилем, а также пластиковые элементы отделочных и приборной панели. Все они резонируют, создавая структурный шум. Это способствует не только передаче первичных шумов, но и провоцирует собственные вибрационные колебания (более всего в местах соединения перечисленных деталей).

    Шумоизоляция ДВС в теории и на практике

Именно поэтому шумоизоляция моторного отсека – едва не первый пункт, с которого начинается качественная звукоизоляция автомобиля. Разумеется, сам двигатель или трансмиссию обклеить шумоизоляционными материалами мы не можем. Обработке подвергаются:

    моторный щит с внутренней и внешней стороны (перегородка, разделяющая салон авто и подкапотное отделение);внутренняя полость приборной панели;капот;салонная часть колесных арок, боковые панели;«туннель», вблизи которого проходит выхлопная система, а на авто с задним или полным приводом еще и карданная передача.

Чем обесшумить

Шумоизоляция двигателя автомобиля осуществляется тремя классами материалов.

    Шумоизоляция ДВС в теории и на практике

    Вибродемпфирующие – составы на основе битума и вспененного каучука. Имеет вязкоупругую структуру и служит для превращения механических колебаний в тепловую энергию. На практике плотное прилегание материала позволяет гасить резонансные колебания металлических и пластиковых элементов. Вибропоглатитель формирует базовый слой. Наиболее эффективен при изоляции тонкостенных металлических поверхностей (до 3 мм).Звукоизолирующие — материал с закрытоячеистой структурой  Отражает не только звуковые, но и тепловые волны.Шумопоглатители – волокнистый либо пористый материал, в котором большое количество сообщенных между собой полостей (в некоторых моделях с плотным изолирующим слоем с лицевой стороны). Открытоячеистая структура задерживает и рассеивает шум.

Выбор

Как выбрать лучший материал? Эффективность шумоизолирующих составов характеризуется коэффициентом звукопоглощения (КЗТ). Виброизоляция оценивается еще степенью механических потерь (КМП) и динамическим модулем упругости. Все уважающие себя производители маркируют модели своих шумоизолирующих составов КЗТ. Нам остается лишь доверять при выборе шумоизоляции для двигателя автомобиля.

Если разные модели материала имеют одинаковый состав и структуру, но разную толщину, то можете руководствоваться правилом – чем толще, тем лучше. При этом эффективность также зависит от способа комбинации и площади оклейки. Не для всех материалов и зон автомобиля процентное соотношение покрываемой площади прямо пропорционально эффективности.

Среди производителей можно порекомендовать:

    STP и Шумoff, которые являются признанными лидерами на отечественном рынке;Vikar;Noisebuster;SGM.

Моторный отсек

Шумоизоляция двигателя своими руками начинается с моторного щита. Главная особенность работы заключается в необходимости снятия закрепленных на перегородке элементов. Поскольку моторный щит — один из самых вибронагруженных кузовных элементов, «вибру» со стороны ДВС необходимо клеить по всей доступной плоскости. Стоит предпочесть материал с фольгированным лицевым слоем, который будет отражать тепловые волны, сохраняя температуру подкапотного пространства (особенно актуально для дизельных ДВС).

Оклейка внутренней части моторного щита невозможна без полного демонтажа приборной панели, что на многих иномарках потребует больших усилий и аккуратности. При необходимости фотографируйте расположение тех либо иных элементов, дабы собрать все обратно правильно.

Шумоизоляция ДВС в теории и на практике

Салон

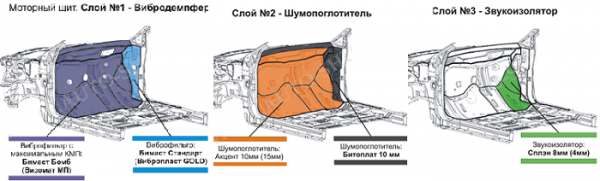

Если вы укрыли виброизоляцией 75-80% площади перегородки со стороны двигателя, то для внутренней части будет достаточно 35-40% перекрытия. Распределите листы в шахматном порядке. Так вы сможете сэкономить на материале и не потеряете в качестве. Если шумоизоляция двигателя выполняется только с внутренней стороны, то оклеивать «виброй» лучше 95-100% площади моторного щита.

Шумоизоляция ДВС в теории и на практике

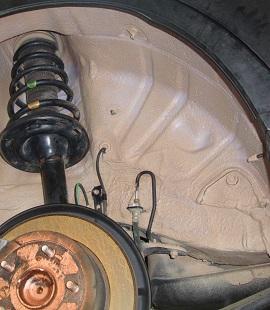

Непосредственно на вибродемпфирующие листы клеится шумопоглатитель. При выборе «шумки» обратите внимание на диапазон частот, в котором материал наиболее эффективен. Грамотней всего будет скомбинировать материал, работающий в среднем и высокочастотном диапазонах. Выложите оба типа материалов в шахматном порядке с перекрытием 2-3 см. Если вы не проводили наружную шумоизоляцию колесных арок, то с внутренней стороны, поверх виброизоляционного слоя положите звукоизолятор (к примеру, «Сплэн»). Боковые части, примыкающие к моторной перегородке, менее вибронагружены, поэтому в качестве вибродемпфера можно применить материал толщиной до 3 мм.

Приборная панель покрывается шумоглотителем на основе вспененной резины или полиуретана. Шумоизоляция не должна быть сдавлена. В сжатом состоянии пористая структура теряет свою эффективность. Места стыков пластиковых элементов рекомендуем проклеить «антискрипом».

Капот

От шумоизоляции капота ждать особого эффекта не стоит. Лишь малая часть провоцируемых ДВС и деталями трансмиссии звуковых волн проникает в салон через лобовое стекло. Не способствует передаче вибраций и крепление капота. Поскольку зона капота является термонагруженной частью, в качестве вибродемпфера следует использовать плотный материал с фольгированным лицевым слоем. Такие модели «вибры» перед оклейкой нуждаются в подогреве. Шумоизоляция крышки двигателя заметно не отобразится на комфорте в салоне.

Рекомендации

Как можно шумоизолировать свой автомобиль (на примере продуктов STP и Шумоff):

    капот – «Визомат МП» или «Бимаст Супер»; поверх вибродемпфериющего слоя – «Сплэн» или штатное теплоизоляционное «покрывало»;моторный щит. Снаружи – «БиМаст Бомб». Внутри – «БиМаст Супер», 60% площади – «Акцент», 40% – Изотон;приборная панель – «БиПласт» либо составы серии «Комфорт» и «Герметон» от Шумоff. В качестве антискрипа применяется самоклеящийся материал в рулонах либо «Битопласт»;арки – «Визомат МП», «Сплэн», «Биласт».

Места оклейки должны быть тщательно очищены от грязи, битумных и маслянистых отложений. Обязательно использование обезжиривателя («647»). Подогревать виброизоляцию можно строительным феном, для укатки используется специальный валик.
