Установка сабвуфера своими руками

Если в машине вы предпочитаете не просто слушать музыку, а наслаждаться всей палитрой звука, то для качественного воспроизведения фонограмм вам рано или поздно захочется установить в свой автомобиль сабвуфер и усилитель. Установка сабвуфера в машину своими руками поможет улучшить звучание автомобильной аудиосистемы, не прибегая к помощи профессионалов.

Для чего нужен сабвуфер

Сабвуфер, иногда называемый просто буфер, предназначен для воспроизведения нижних частот звукового диапазона фонограммы (приблизительно от 20 до 200 Гц). Длинноволновые звуковые колебания плохо локализуются, то есть человеку трудно определить направление, в котором находится их источник. Поэтому басы не участвуют в создании стереоэффекта, а комплект аудиоизлучателей нередко обходится одной низкочастотной колонкой.

Для того чтобы самому сделать верный выбор низкочастотного привода и места его установки в салоне авто, необходимы по крайней мере минимальные знания в области звуковоспроизведения.

Виды сабвуферов

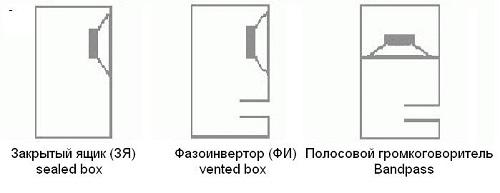

Многим известно, что если положить низкочастотный динамик на стол и подключить его к выходу магнитолы или усилителя, воспроизводимые им басы будут едва слышны. Происходит это из-за того, что при движении диффузора звуковые колебания, создаваемые его передней поверхностью, суммируются с противофазными им волнами от обратной стороны. В результате этого их амплитуда значительно уменьшается. НЧ головка зазвучит, когда колебания от фронтальной и тыльной сторон диффузора не будут смешиваться. Конструкция, разделяющая их, называется звуковым оформлением динамика. Чаще других в автомобилях используют указанные ниже 5 видов конструкции звукового оформления.

Акустический экран. В легковом автомобиле – это панель, которая разделяет объем кузова на две части: в одной из них распространяются звуковые колебания, производимые передней поверхностью диффузора, в другую уходят волны от тыльной поверхности.

Закрытый ящик. Это корпус с достаточно большим внутренним объемом, заполненным звукопоглощающим материалом (например, натуральной или минеральной ватой). Его достоинствами являются простота конструкции и очень естественное воспроизведение басов. Недостаток один – низкий КПД.Фазоинвертор. Корпус этого акустического оформления аналогичен вышеописанному, но не заполняется ватой и имеет проходящий сквозь одну из стенок отрезок трубы. Размеры отрезка выбираются таким образом, чтобы НЧ колебания, идущие от задней поверхности диффузора, выходя из ящика, меняли фазу на 180◦. Становясь синфазными колебаниями фронтальной поверхности, они увеличивают их звуковое давление. Плюсами является более высокий, чем у ранее представленных конструкций КПД. А также большая подводимая к динамику мощность при минимальных искажениях. К недостаткам можно отнести то, что на частотах ниже той, на которую настроен фазоинвертор, акустическое сопротивление трубы стремится к нулю. И динамик, воспроизводя их, практически не встречает сопротивление воздуха внутри корпуса. То есть амплитуда колебания диффузора на инфранизких частотах ничем не ограничивается. От этого возрастает риск повреждения катушки или подвеса диффузора. Для предотвращения выхода динамика из строя осторожности при выборе громкости басов может оказаться недостаточно. Поэтому желательно использовать фильтр, отсекающий частоты ниже 25 Гц.

Пассивный излучатель является одной из разновидностей фазоинвертора. Следовательно, не имеет принципиальных отличий от него. Используется при малом объеме корпуса, когда труба обычного фазоинвертора по расчетам получается слишком большой, чтобы поместиться в нем.Полосового типа. Имеет наиболее сложную конструкцию. Корпус самого простого сабвуфер этого класса состоит из двух отсеков, на перегородке между которыми крепится динамик. Обе поверхности его диффузора работают в ограниченных объемах. Верхняя камера конструкции снабжается фазоинвертором. Преимуществами является самый высокий КПД и то, что динамик полностью защищен стенками. Звук выходит из корпуса через коридор с окном в стенке.

Выбор лучшего сабвуфера мы уже рассматривали, поэтому сосредоточимся на подключении.

Активный и пассивный

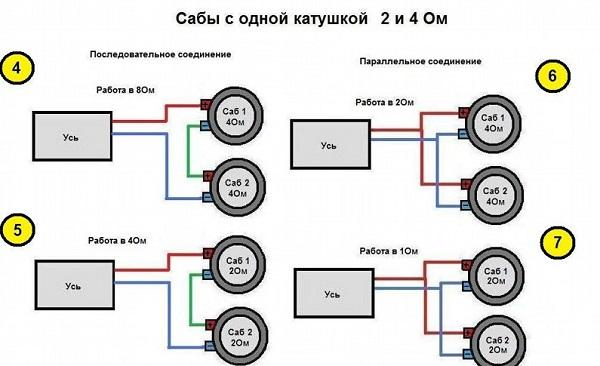

Все корпусные сабвуферы делятся на активные и пассивные. Активный отличается наличием усилителя мощности внутри корпуса. Если вы задаетесь вопросом, как установить активный сабвуфер, то спешим ответить, что активный сабвуфер в машину устанавливается во многом так же, как и пассивный. Различаться будет только их подключение. Для тех, кто не знает, как подключить пассивный сабвуфер, предоставим схемы. Установленный буфер соединяется с выходом усилителя многожильным медным проводом большого сечения. В отличие от этого вход активного буфера соединяется с выходом усилителя или магнитолы экранированным проводом. А провод большого сечения используется для подачи питания.

Выбор сабвуфера и места его установки в автомобиле очень сильно зависит от типа кузова машины. Хетчбэк и универсал позволяют поместить внутрь любой сабвуфер, чего нельзя сказать про седан.

Седан

Автомобили с таким типом кузова заслуженно считаются самыми сложными для установки сабвуфера. Установить сабвуфер в машину с таким кузовом лучше полосового типа или так называемый акустический экран. Поскольку свободным объемом для этого располагает только багажник.

Сабвуфер полосового типа следует устанавливать в багажнике под задней полкой. Окно выхода звука можно соединить с отверстием в салон авто гибким пластиковым рукавом подходящего диаметра. Часто производители комплектуют полосовые громкоговорители пластиковыми тоннелями.

Как правильно установить НЧ головку в заднюю полку? Во-первых, необходимо усилить или переделать конструкцию полки. Сделать ее можно из ДСП, фанеры или МДФ толщиною около 2 см. Во-вторых, нужно тщательно загерметизировать щели между багажником и салоном. Проследите, чтобы производитель динамика рекомендовал использовать выбранное вами акустическое оформление. Разметьте отверстие под динамик по трафарету и вырежьте его лобзиком. Устанавливая динамик, загерметизируйте щель между ним и полкой любым доступным вам материалом. Подойдет даже оконная замазка или уплотнитель для форточки.
Как подключить сабвуфер в машине? Способ подключения питания зависит оттого, является он активным или пассивным, что мы уже рассмотрели. Можно добавить лишь то, что объем любого багажника очень большой и не создает сопротивления диффузору. Поэтому амплитуду его колебаний на инфранизких частотах ничто не сдерживает. И чтобы динамик не вышел из строя, необходимо, используя фильтр, отсечь частоты ниже 25 Гц. Провода лучше прикрепить к жгутам электропроводки под пластиковыми накладками на порогах.

Если не хватает мощности

Установите усилитель в машину. Место для него нужно найти недалеко от магнитолы – так будет меньше наводок на его вход.
