Как отрегулировать карбюратор на ВАЗ 2106 своими руками
Карбюратор на ВАЗ 2016 — устройство, предназначенное для создания топливно-воздушной смеси, необходимой для нормальной работы двигателя автомобиля ВАЗ. Он является одним из самых ответственных узлов в системе питания ДВС.
От работоспособности карбюратора напрямую зависит бесперебойная работа двигателя. Карбюратор 2106 с заводскими настройками готовит «правильную» (оптимальную) горючую смесь из бензина и воздуха в определенном соотношении. Однако со временем, особенно при длительной эксплуатации, карбюратор загрязняется, а также заводские регулировки нарушаются.
По этой причине необходимо периодически проводить работы по очистке и регулировке карбюратора. Такие работы можно проводить самостоятельно. Главное, знать общий порядок выполняемых работ. Далее рассмотрим более подробно, что собой представляет карбюратор на ВАЗ 2106, какие признаки неисправности бывают и как его отрегулировать.
Содержание статьи:

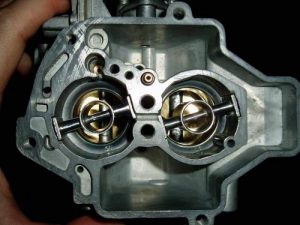

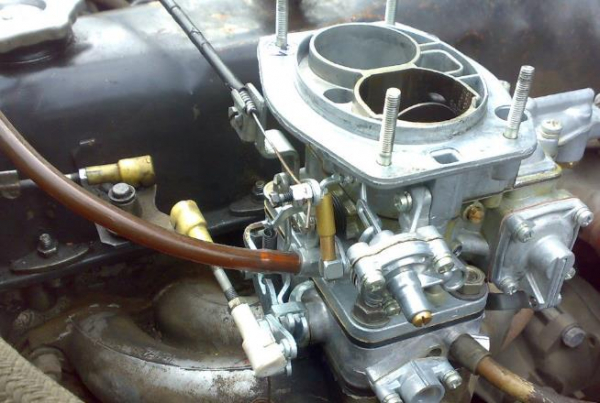

ВАЗ 2106 карбюратор: устройство и особенности
Итак, при условии нарушения регулировок, при приготовлении топливно-воздушной смеси нарушается соотношение топлива и воздуха. В результате в ДВС начинает поступать обедненная или обогащенная горючая смесь. Это плохо сказывается на работе карбюратора и двигателя в целом, увеличивается расход топлива, появляется детонация и т.д. В худшем случае, возникают поломки и необходим ремонт ДВС.
Чтобы этого не произошло, необходимо знать симптомы сбоев в работе дозирующего устройства, уделить внимание регулировкам и ряду других особенностей. Прежде всего, карбюратор ВАЗ 2106, как было сказано выше, предназначен для приготовления оптимального состава топливно-горючей смеси, которая подается в цилиндры силового агрегата автомобиля.
Смешивание топлива и воздуха происходит в определенных пропорциях, от этого зависит эффективность сгорания топлива. Соотношение может меняться в зависимости от режима работы двигателя. На автомобилях ВАЗ 2106 можно встретить разные модификации карбюраторов: Озон, ДААЗ, ДААЗ-21053 (Солекс).
Один из самых распространенных — Озон, отличительной особенностью которого является экономия топлива и уменьшение токсичности выхлопных газов. Давайте остановимся на таком устройстве более подробно.
Основные составные элементы:
• поплавковая камера (в ней расположен поплавок для контроля уровня топлива);
• эконостат (обеспечение топливом ДВС при работе на высоких оборотах);
• система холостого хода (поддерживает стабильные обороты ДВС при закрытой дроссельной заслонке);
• ускорительный насос (обеспечивает подачу дополнительного топлива);
• система пуска (регулировка подачи воздуха посредством воздушной заслонки);
• переходная система (обогащение горючей смеси при переходе с режима холостого хода к работе главных дозирующих систем).
Признаки неисправности карбюраторов ВАЗ 2106 и наиболее распространенные поломки устройства
В работе любого карбюратора в процессе эксплуатации могут возникать те или иные неполадки. Карбюратор 2106 не исключение. При неисправности карбюратора приготовление горючей смеси происходит неправильно, соотношение бензина и воздуха нарушено.
Основные признаки неисправности, когда карбюратор готовит обогащенную или обедненную горючую смесь:
• перегрев ДВС автомобиля;
• потеря мощности;
• мотор «захлебывается» на разных режимах;
• увеличение расхода топлива;
• появление из глушителя дыма черного цвета;
• хлопки, прострелы в глушитель.
Перечень наиболее распространенных неисправностей карбюратора ВАЗ 2106:
• выход из строя уплотнителя винта качества, засорены жиклеры и каналы системы холостого хода, неисправен электромагнитный клапан (автомобиль глохнет на холостом ходу);
• засорение либо неисправность топливной системы (засорение отверстия главного топливного жиклера), нарушена герметичность соединения между карбюратором и коллектором (провалы при разгоне);
• засорение жиклеров ускорительного насоса, неправильная регулировка холостого хода, засор переходной системы (при нажатии на педаль газа автомобиль глохнет);
• выход из строя игольчатого клапана, засорение воздушных жиклеров (заливание топливом свечей зажигания).
Как отрегулировать карбюратор на ВАЗ 2106
Как правило, регулировки карбюратора (при условии, что устройство почищено, не имеет изношенных элементом и полностью исправно) сводятся к регулировке холостого хода ВАЗ 2106, регулировкам количества топлива в камере и т.д.
Начнем с холостых оборотов. Карбюратор ВАЗ 2106, как и все остальные узлы автомобиля, нуждается в своевременном ТО. Техническое обслуживание или ремонт карбюратора может включать в себя следующие работы:
• очистка внутренних и наружных поверхностей корпусных деталей;
• замена или ремонт износившихся деталей карбюратора;
• настройка карбюратора ВАЗ 2106 (регулировка оборотов двигателя на холостом ходу) и т.д.
Настройка карбюраторов выполняется на «горячем» двигателе (прогреть мотор до рабочей температуры 90 ˚С), предварительно отрегулировав зазоры в механизме газораспределения, выставив оптимальный момент зажигания, полностью открыв воздушную заслонку.

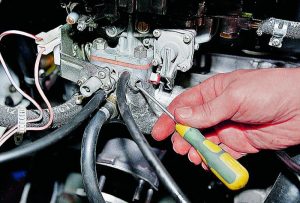

Регулировка холостого хода выполняется винтами количества и качества. Чтобы понять, как отрегулировать карбюратор 2106 (регулировка ХХ), нужно учитывать следующее:
• винтом количества горючей смеси установить режим работы двигателя в пределах 800-900 обмин. (запомнить положение винта качества);
• установить наибольшее число оборотов посредством вращения винта качества;
• винтом количества довести число оборотов ДВС до 950-1050 в минуту;
• посредством винта качества установить максимальное количество оборотов;
• эти действия проводят до момента совпадения числа оборотов 950-1050 в минуту с максимальным значением числа оборотов, полученных посредством винта качества;
• вернуть винт качества в положение, когда число оборотов ДВС было в пределах 800-900 в минуту.
Обратите внимание, втулки, которыми снабжены винты, регулирующие качество и количество горючей смеси, необходимо сломать, если они мешают при проворачивании винтов. Это необходимо для получения возможности «гибкой» настройки карбюратора и взаимодействия с регулировочными элементами.
Идем далее. Настройка карбюратора ВАЗ 2106 также включает в себя регулировку количества бензина в камере карбюратора, а также регулировка ускорительного насоса. Одним из важных параметром карбюратора ВАЗ2106 является количество топлива в его камере, именно от него зависит расход топлива и токсичность выхлопа.
Для регулировки необходимо:
• убедиться в исправности всех составных элементов, обеспечивающих необходимый уровень топлива;
• снять верхнюю часть корпуса карбюратора и установить ее вертикально, так, чтобы шарик иглы касался язычка поплавка;
• измерить зазор между плоскостью крышки и низом поплавка, он должен составлять 6-6,25мм.
• если зазор не соответствует нормам, аккуратно подогнуть язычок поплавка;
• проверить ход поплавка, он должен быть в пределах 8-8,25мм.
После регулировки поплавковой камеры, необходимо проверить регулировки ускорительного насоса.
Рекомендуем также прочитать статью о том, как выбрать лучший очиститель карбюратора. Из этой статьи вы узнаете, на что обращать внимание при выборе очистителя карбюратора, а также каким особенностям следует уделять повышенное внимание.
Проверку и регулировку проводят следующим образом:
• провести демонтаж карбюратора и снять с него верхнюю крышку, подготовить бутылку с чистым бензином;
• подставить под карбюратор пустую емкость и наполнить поплавковую камеру топливом до половины;
• переместить рычаг привода дроссельных заслонок несколько раз до момента поступления топлива во все каналы, обеспечивающие работу ускорителя-насоса;
• провернуть рычаг дроссельной заслонки 10 раз, собрать вытекающий бензин в емкость и шприцом измерить объем (5,25-8-75см³);
• необходимо обратить внимание, куда направлена струя, какого она качества и какой формы, при любом нарушении распылитель ускорителя меняют на новый.
Еще добавим, что в карбюраторе есть винт регулировки (конусообразный болт), закручивая его, перекрывается отверстие перепускного жиклера. Таким образом, можно изменить подачу топлива насосом в меньшую сторону.
После регулировки необходимо проверить карбюратор на работоспособность, запустив ДВС и оценив его работу: на холостом ходу, при резком торможении и отпускании педали газа, при резком нажатии на педаль газа. Двигатель должен работать равномерно, не глохнуть на основных и на переходных режимах.
Подведем итоги
С учетом приведенной выше информации становится понятно, что карбюратор автомобиля ВАЗ 2106 необходимо правильно и своевременно обслуживать. От этого зависит качество работы ДВС, срок службы карбюратора, расход топлива, разгонная динамика и ряд других показателей и характеристик.
В случае возникновения какой-либо неисправности, не следует затягивать с ремонтом. Более того, даже если нет сбоев в работе мотора и дозирующей системы, следует проводить регулировку карбюратора каждые 20-25 тыс. км. пробега.
Рекомендуем также прочитать статью о том, как почистить карбюратор своими руками. Из этой статьи вы узнаете об особенностях чистки карбюратора автомобиля, а также что нужно учитывать в рамках выполнения данной процедуры.
Также рекомендуется периодически чистить карбюратор. Чистка карбюратора выполняется достаточно просто и быстро, все работы можно провести самостоятельно, не прибегая к услугам СТО.
В результате владелец получает не только полностью работоспособное, но и «правильно» работающее дозирующее устройство, что позволят эксплуатировать автомобиль с полным комфортом и максимальной отдачей от силового агрегата.
