Назначение КПП: что нужно знать

Практический каждый, кто имел дело с автомобилем или другим видом колесной техники, хорошо знает, что кроме двигателя в устройстве ТС также используется коробка передач. Коробка передач (КПП или трансмиссия) по важности является вторым агрегатом после двигателя на разных видах транспортных средств.

При этом существует несколько видов коробок передач, однако основной задачей данных агрегатов на машине является получение, преобразование и дальнейшая передача крутящего момента от двигателя на ведущие колеса автомобиля. Далее мы подробно рассмотрим назначение коробки передач и для чего нужна коробка передач в устройстве трансмиссии авто.

Для чего нужна коробка передач в автомобиле

Итак, коробка передач считается основным элементом трансмиссии автомобиля. Как уже было сказано, основным ее предназначением является изменение крутящего момента от двигателя, а также скорости движения и направления движения авто. Также коробка позволяет «отсоединять» двигатель от трансмиссии во время переключения передач.

Именно благодаря КПП автомобиль получает возможность двигаться вперед и назад, движение можно осуществлять с разной скоростью, при этом двигатель стабильно работает на разных скоростях и нагрузках, а также достигается плавное переключение передач в процессе езды.

Чтобы было понятно, основной задачей КПП является необходимость обеспечивать как требуемые динамические показатели автомобиля, так и показатели топливной экономичности двигателя. При этом учитываются разные условия движения, нагрузка, скорость и т.д.

• Идем далее. Диапазон оборотов двигателя отличается от диапазона вращения колес. Также применительно к ДВС нужно учесть обороты максимальной мощности и максимального крутящего момента.

Так вот, для старта и разгона нужен крутящий момент, тогда как для езды с высокой скоростью и преодоления больших нагрузок нужны обороты мощности. При этом особенностью ДВС является то, что обороты крутящего момента «средние» (3000-3500 об/мин) тогда как на «мощностные» обороты двигатель выходит ближе к максимальным значениям (5500-6000 тыс. об/мин.).

Простыми словами, если нагрузка на мотор будет большой, а обороты слишком низкие, двигатель «не вытянет» по мощности и заглохнет. Если же обороты будут слишком высокими, при этом езда с высокой скоростью не нужна, сильно возрастает расход топлива. Чтобы добиться оптимального баланса, в коробке предусмотрено изменение передаточных чисел (передаточное отношение).

Благодаря такой возможности можно уверенно стартовать с места, двигаться с небольшой скоростью, осуществлять движение задним ходом и т.д. Также удается поддерживать обороты двигателя в оптимальном диапазоне применительно к постоянно меняющимся дорожным условиям и нагрузкам.

Например, разгон автомобиля предполагает необходимость преодолеть высокие значения сил сопротивления (преодоление повышенного трения и сил инерции). Наличие КПП делает возможным трогание с места и разгон до средних и высоких скоростей, который предполагает плавный или ступенчатый переход с низких на повышенные передачи (переключение передач).

В результате скорость нарастает постепенно, сильно снижаются динамические нагрузки на двигатель и трансмиссию. При этом обороты оптимально удерживать именно в диапазоне высоких значений крутящего момента двигателя.

С учетом веса и особенностей ТС, установленного двигателя, целевого назначения транспорта и ряда других характеристик и особенностей конструкторы производят подбор количества передач и передаточных чисел в коробке, главной передаче, раздаточной коробке и т.д. (при наличии).

Разновидности КПП: типы коробок передач

Разобравшись с назначением коробки, следует отметить, что сами КПП бывают ступенчатыми, бесступенчатыми и комбинированными. Давайте рассмотрим указанные виды коробок более подробно. Прежде всего, наиболее распространенным типом КПП являются ступенчатые коробки передач. В таких КПП крутящий момент изменяется ступенчато. К данному типу можно отнести МКПП (механика) и РКПП (коробка-робот).

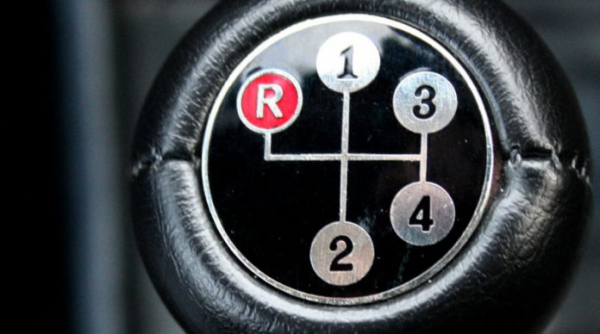

• Механическая коробка передач является многоступенчатым цилиндрическим редуктором, где предусмотрено переключение передач самим водителем вручную. МКПП бывают четырехступенчатыми, пятиступенчатыми, шестиступенчатыми и т.д. Главным плюсом такой коробки считается надежность и простота, а также полный контроль во всех режимах.

Минусом можно считать необходимость постоянного ручного переключения передач и связанные с этим сложности. По этой причине коробки с автоматизированным управлением в последнее время сильно теснят «механику».

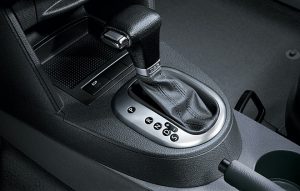

• Коробка-робот (роботизированная коробка передач) является все той же механикой, однако функции выключения сцепления и переключения передачи полностью автоматизированы благодаря использованию отдельных исполнительных механизмов под управлением ЭБУ коробкой (например, коробки АМТ).

Самые современные РКПП имеют два сцепления и отличаются сложной конструкцией. При этом двойное сцепление делает процесс переключения быстрым и плавным, передача крутящего момента происходит без разрыва потока мощности от ДВС на колеса.

В результате такая коробка переключается быстрее, чем это смог бы сделать водитель-профессионал или опытный пилот на гоночном авто. Машина с таким «роботом» (например, DSG) отличается быстрым разгоном, а также поддержанием оптимальных оборотов мотора и одновременно высокой топливной экономичностью. Недостатком принято считать сложность ремонта, сниженный ресурс, низкую ремонтопригодность и высокую стоимость отдельных запчастей и элементов.

• Также существуют бесступенчатые коробки CVT. Под таким типом следует понимать КПП вариатор (CVT или вариаторная коробка передач). Главное отличие таких трансмиссий в том, что фиксированных физических ступеней в них нет.

Такая особенность позволяет изменять передаточное число в вариаторе плавно, по сравнению со ступенчатыми коробками. Также крутящий момент от двигателя передается за счет гидравлического или механического сцепления (намного сильнее в данном случае распространен первый вариант в виде гидротрансформатора).

Рекомендуем также прочитать статью о том, как отличить робот от автомата внешне и по другим основным признакам. Из этой статьи вы узнаете об основных отличиях АКПП от робота, а также как можно быстро определить тип коробки автомат на автомобиле.

Коробка вариатор уверенно разгоняет автомобиль с места, тяга постоянно передается на колеса, передаточное число изменяется плавно, достигается максимальный комфорт при езде. Основной минус такой КПП – вариатор не рассчитан на большой крутящий момент, его не ставят в паре с мощными двигателями, так как отмечается сильное снижение надежности и ресурса.

• Гидромеханические коробки, которые иногда называют комбинированными коробками передач или просто АКПП коробка-автомат, являются «классическими» автоматическими КПП. Конструкция проверена временем, включает в себя гидротрансформатор в роли сцепления (обеспечивает бесступенчатую регулировку крутящего момента), а также механическую планетарную коробку передач (планетарный редуктор).

Автоматы данного типа могут иметь 6, 7 или даже 8 ступеней или скоростей (например, распространенная 8-и ступенчатая коробка ZF). Такие КПП достаточно быстро и плавно переключают передачи, отличаются высокой надежностью и большим ресурсом, хорошо выдерживают большой крутящий момент и нагрузки.

К минусам данных АКПП можно отнести увеличенный расход топлива, снижение КПД по причине потерь в ГДТ, худшую динамику разгона по сравнению с вариатором или роботом с двойным сцеплением. При этом новейшие версии гидромеханических автоматов не сильно уступают другим типам АКПП.

Еще добавим, что большинство автоматических коробок (кроме старых гидромеханических автоматов) независимо от типа (вариатор, робот или «классическая» АКПП), имеют режим Типтроник.  Данный режим полуавтоматический, имитирует ручное переключение передач самим водителем. Также коробка автомат может быть адаптивной (отдельно подстраивается под манеру езды конкретного водителя).

Что в итоге

Как видно, коробка передач предназначена для передачи крутящего момента, а также для его преобразования с учетом разных условий движения, нагрузки на мотор, скорости и т.д.

Основная задача и назначение КПП – позволить подобрать оптимальные обороты двигателя с учетом скорости, нагрузок и конкретных условий, чтобы двигатель работал в диапазоне оптимальных оборотов, не подвергался большим нагрузкам, а также не перерасходовал горючее.

Рекомендуем также прочитать статью о том, какую автоматическую коробку передач лучше выбрать. Из этой статьи вы узнаете о плюсах и минусах разных видов АКПП, а также на чем остановить свой выбор с учетом особенностей агрегатов разных типов.

Что касается видов КПП, сегодня можно выделить не только МКПП и классические автоматы, но также вариаторы и роботы. При этом роботизированная коробка с двойным сцеплением и электронным управлением считается наиболее перспективной и современной разработкой, однако на практике, особенно после выхода на рынок «классических» 8-ступенчатых АКПП ZF и Aisin, гидромеханический автомат продолжает оставаться серьезным конкурентом для других типов автоматических трансмиссий.
