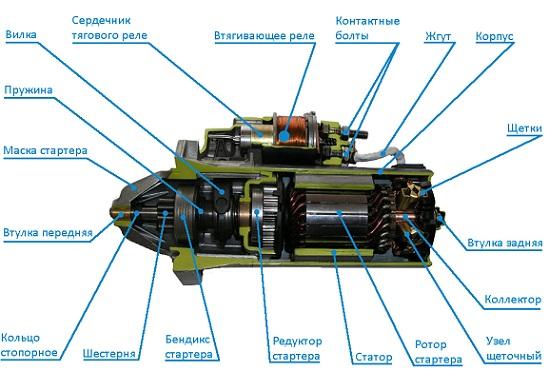

Бендикс автомобильного стартера и что о нем нужно знать

Обгонная муфта стартера, называемая, в народе бендикс стартера получила свое имя в честь изобретателя, запатентовавшего ее. Это узел, который передает вращение ротора стартера маховику коленчатого вала, а после пуска двигателя выходит из зацепления с валом ротора и не передает вращение в обратную сторону. Нужно это для того, чтобы ротор не вращался двигателем до момента вывода шестерни из зацепления с венцом маховика коленвала. Таким образом, значительно уменьшается износ стартера.

Конструкция

Надеюсь, из вышеизложенного понятно, что такое бендикс и для чего он нужен.

Состав:

ведомая обойма с шестерней;ведущая обойма;ролики;пружины для роликов;кожух;кольцо круглое, совместно, с кожухом предотвращающее выпадание роликов из пазов ведущей обоймы;кольцо фигурное в его выступы упирается вилка при перемещении узла по валу ротора;Буферная пружина для смягчения ударов шестерни о венец маховика при пуске двигателя.

Принцип действия:

Пока не включен пуск двигателя, шестерня муфты не входит в зацепление с шестерней венца маховика;При подаче напряжения на втягивающее реле, оно вилкой сдвигает бендикс по валу якоря в сторону маховика до зацепления с зубьями венца и подает питание на стартер. При вращении якоря обгонная муфта блокируется. Это происходит за счет фиксации ведомой обоймы в ведущий при помощи роликов. В этом случаи вращение якоря передается маховику коленчатого вала и двигатель запускается. Пазы для роликов в ведущей обойме неодинаковы по глубине. Поэтому, когда ролики находятся в глубокой части ведомая обойма с шестерней свободно вращается в ведущей. Перемещаясь под воздействием вращения и пружин в неглубокую часть паза ролики, стопорят обоймы между собой.

По принципу работы он очень похож на механизм свободного хода втулки заднего колеса велосипеда. Который размыкает заднее колесо и его привод при движении велосипеда накатом чтобы не вращались педали.

Диагностика

Если стартер вращается, но не вращает коленвал ― это верный признак неисправности бендикса. Его неисправность может быть вызвана двумя причинами:

Большая выработка в пазах под ролики, исключающая возможность фиксации ведомой обоймы. При такой неисправности ротор стартера вращается без посторонних звуков. Звук его вращения похож на негромкое жужжание. Устраняется неисправность простой заменой бендикса.Деформация зубьев шестерни бендикса, не позволяющая им входить в зацепление с шестерней венца маховика. При этой неисправности вращение ротора стартера сопровождается треском зубьев шестерни бендикса, срывающихся с зубьев, венца маховика. Для устранения этой неисправности, замены бендикса, обычно, бывает недостаточно. Чаще всего шестерня венца маховика со стороны стартера тоже бывает испорчена и требуется перевернуть венец на маховике, а в случае очень большого износа поменять его на новый. Для этого нужно снять маховик и при помощи молотка и выколотки сбить венец с маховика. Далее, венец нужно нагреть любым доступным способом до температуры около 150 °. От нагревания его внутренний диаметр увеличится и он легко наденется обратно только не забудьте его правильно сориентировать.

Выбор

Выбирая бендикс для своего авто, спросите в автосервисе, какого производителя они рекомендуют.

При покупке убедитесь, что в отверстии для вала ротора в ведомой обойме с шестерней запрессована меднографитовая втулка.

Ее наличие ― не гарантия отличного качества бендикса, а вот ее отсутствие, или втулка из другого материала ― гарантия того, что он плох.

Замена

Если вы любите и умеете работать руками, то можете поменять этот узел самостоятельно. Тем более что операция эта не очень сложная. Обязательно понадобится набор ключей, пассатижи, отвертки и молоток. Возможно, будет нужна смотровая яма.

Порядок действий

снять клемму с аккумулятора;отвернуть крепеж стартера;вынуть стартер и отсоединить от него провода;разобрать стартер.

Разборка стартера

Снять крышку статора, закрывающую щетки.Отвернуть крепеж блока щеток (это будут либо длинные болты, либо шпильки, проходящие между обмоток статора); убедиться в целости изоляции на них.Отверткой отвести плоскую пружину и вытащить щетку чуть больше чем наполовину. Прижать для фиксации плоской пружиной сбоку. Если этого не делать щетки будут мешать дальнейшей разборке.Заодно, проверить длину щеток она должна быть не менее 12 мм. Если щетки окажутся короче их следует заменить.Снять статор вместе с блоком щеток.Если на валу ротора есть ограничитель хода бендикса снять его. Обычно он состоит из широкого кольца с канавкой на внутренней стороне надетого на пружинный стопор. Первое снимается при помощи рожкового ключа на 12 (в большинстве случаев диаметр вала ротора около 12 мм) и молотка. Второй плоской отверткой.

Вывести вилку из зацепления с фигурным кольцом бендикса. Снять бендикс.
