Что такое коробка робот в автомобиле

Благодаря активному развитию автомобилестроения сегодня потребителю доступны несколько типов КПП: традиционная механическая коробка, «классический» гидромеханический автомат АКПП, бесступенчатый вариатор CVT, а также  роботизированная коробка передач РКПП.

При этом коробка-робот является самым современным типом среди автоматических трансмиссий. Хотя работы по созданию подобного агрегата велись достаточно давно, успешная реализация и внедрение в массовое производство стало возможным только в последние десятилетия.

В этой статье мы рассмотрим КПП робот, что это такое и как работает, а также какие преимущества и недостатки имеют роботизированные трансмиссии  по сравнению с другими видами коробок передач.

Роботизированная коробка: устройство и принцип работы

Итак, коробка – робот фактически является обычной механикой МКПП, где выключение сцепления и выбор/переключение передач осуществляется не самим водителем, а автоматикой. Другими словами, процессы в коробке робот, представляющей собой механическую трансмиссию, попросту автоматизированы (роботизированы).

Главным преимуществом робота по сравнению с автоматом или вариатором является то, что данная трансмиссия достаточно проста в производстве,  что позволяет снизить начальную себестоимость автомобиля. Также роботизированная коробка передач  обеспечивает комфорт (по аналогии с автоматом), отличается высокой производительностью, позволяет добиться топливной экономичности.

С учетом таких особенностей автогиганты повсеместно устанавливают такие КПП на свои модели, причем как в бюджетном, так и в «топовом» сегменте.

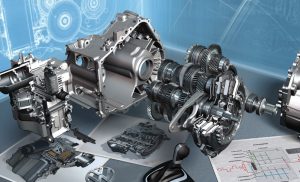

Устройство роботизированной коробки передач

В общих чертах , решение представляет собой механическую коробку, которая оснащена отдельными системами для управления сцеплением, а также выбором и включением передач.

Сцепление, по аналогии с МКПП, фрикционного типа, однако диск сцепления может быть одним или же представлять собой так называемый пакет сцепления коробки робот. Еще возможен вариант, когда сцеплений сразу два.

Рекомендуем также прочитать статью о том, как работает классическая автоматическая коробка передач АКПП. Из этой статьи вы узнаете об устройстве, а также преимуществах и недостатках гидромеханической коробки автомат.

Двойное сцепление устанавливается на преселективных коробках типа DSG или Powershift. Такие трансмиссии выгодно отличатся от обычных АМТ, так как обеспечивают высокий уровень комфорта и передачу крутящего момента без потерь во время переключений (нет разрыва потока мощности).

Часто коробка робот является агрегатом, который создан уже на базе готовых решений. За основу может быть взят гидромеханический автомат, где гидротрансформатор меняется на фрикционное многодисковое сцепление. Еще возможен вариант, где обычная «механика» получает электрический, гидравлический (электрогидравлический) привод сцепления.

Электропривод означает, что  используются специальные сервомеханизмы (электродвигатели) и механическая передача. Гидравлический (электрогидравлический) привод работает благодаря наличию в конструкции гидроцилиндров. Эти цилиндры управляются электромагнитными клапанами.

Электрический привод принято считать более простым и дешевым вариантом. При этом его скорость работы (то есть время переключения передач) достаточно низкая. Гидравлический привод заметно быстрее, однако решение требует наличия жидкости в системе под давлением, что увеличивает энергозатраты.

Как правило, робот  с электрическим приводом ставится на более простые и дешевые модели, тогда как с гидравлическим приводом на машины среднего и высокого класса.

• Как и в случае с любым другим автоматом, роботизированной коробкой также управляет электронная система. Указанная система состоит из ЭБУ, входных датчиков, а также исполнительных механизмов.
• Датчики следят за рабочими параметрами КПП (частота вращения на входе и выходе, в каком положении находятся вилки положение включения передач, режим селектора, температура и давление масла  в версиях с гидроприводом сцепления и т.д.)
• Затем данные передаются в ЭБУ коробкой робот, который на основании полученной информации  формирует и отсылает сигналы на исполнительные механизмы с учетом заранее прописанных в контроллере алгоритмов.

Также коробки с гидравлическим приводом имеют гидроблок (по аналогии с АКПП) для управления гидроцилиндрами и давлением масла в системе.

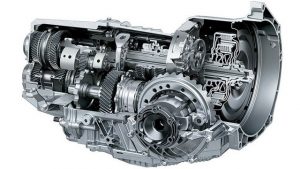

 Коробка робот с двойным сцеплением: особенности

Как уже было сказано выше, робот с одним сцеплением достаточно прост конструктивно, однако его минусом считается большой промежуток времени во время переключения передач. В движении это часто приводит к толчкам, провалам, рывкам и т.д.

Получается, заметно страдает комфорт. В результате была разработана коробка робот  с двумя сцеплениями. Такая коробка переключает передач намного быстрее, то есть практически незаметно для водителя. При этом при переключениях передач не происходит разрыва потока мощности, что положительно сказывается на динамике, экономичности и ездовых характеристиках.

Если просто, данная КПП представляет собой сразу две МКПП в одном корпусе. Одна коробка отвечает за четные передачи, тогда как другая за нечетные. Каждая из коробок имеет свое сцепление, что и позволяет  заранее выбрать следующую передачу и уже практически включить ее, пока автомобиль еще движется на предыдущей передаче.

Включение происходит почти моментально, а сам агрегат называется преселективная коробка передач (от англ. preselect, что означает  предварительный выбор). Преселективный робот с двумя сцеплениями получился эффективным и компактным, что позволяет ставить данную КПП на разные автомобили.

Двойное сцепление на таких коробках бывает «мокрым» и «сухим». В первом случае пакеты сцепления находятся в масле, тогда как во втором используется сухое сцепление. Отметим, что мокрое сцепление принято считать боле долговечным, тогда как сухой аналог отличается меньшим сроком службы.

Указанные роботизированные коробки, независимо от типа самого сцепления, обычно имеют гидравлический привод сцепления и передач. Использование электрического привода также возможно, однако встречается очень редко.

Как работает роботизированная коробка передач

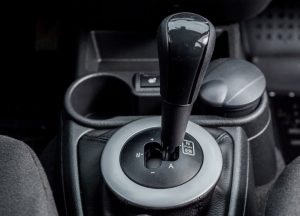

Все  коробки роботы имеют как автоматический, так и ручной режим работы (аналог Типтроник на АКПП). Также роботизированные коробки часто могут быть условно названы адаптивными КПП, так как система управления работает гибко, «подстраиваясь» под индивидуальный стиль вождения.

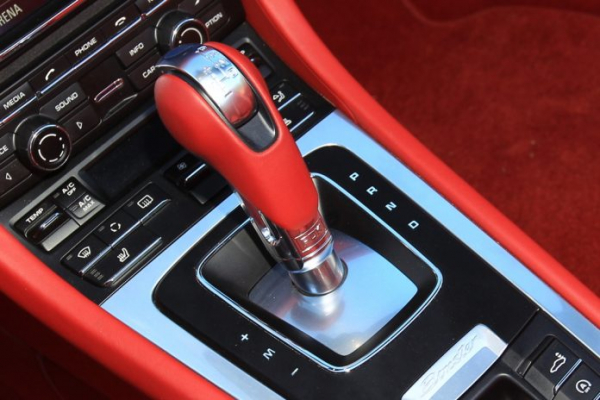

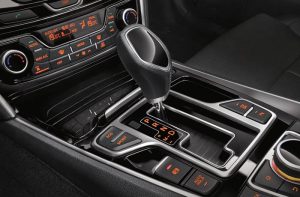

Еще отметим, что работа в ручном режиме позволяет водителю реализовать последовательное переключение передач «вверх» и «вниз» при помощи селектора, отдельной кнопки на селекторе и/или подрулевых переключателей-лепестков (в зависимости от особенностей и исполнения органов управления КПП). Некоторые РКПП имеют как возможность переключения селектором, так и подрулевыми лепестками.

С учетом особенностей такого режима работы, роботизированная трансмиссия иногда также называется секвентальной коробкой передач (когда переключения можно осуществлять только последовательно).

Что в итоге

Как видно, коробка робот представляет собой современное и достаточно эффективное решение. Однако, как и любой другой агрегат, данная трансмиссия не лишена определенных недостатков. Как правило, ответом на вопрос, чем плоха коробка DSG или коробка робот с одним сцеплением, является не самая высокая ремонтопригодность, дороговизна и определенная сложность ремонта, можно столкнуться с отсутствием запчастей и т.д.

Рекомендуем также почитать статью о том, как правильно заменить масло в коробке автомат частично. Из этой статьи вы узнаете об особенностях самостоятельной замены масла в АКПП, а также на что обратить внимание при выполнении такой процедуры.

В любом случае, такие КПП все равно продолжают выглядеть достаточно привлекательно, особенно при покупке нового автомобиля, который имеет официальную гарантию производителя. Если же говорить о приобретении авто б/у с коробкой робот, в этом случае нужно отдельно принимать во внимание тип установленной коробки, особенности, характерные неисправности  и общее состояние того или иного агрегата на конкретном авто.
