Датчик массового расхода воздуха (ДМРВ) 2110: симптомы неполадок, диагностика и ремонт

ДМРВ ВАЗ 2110 (датчик массового расхода воздуха) – это электронное  устройство автомобиля ВАЗ, с помощью которого происходит подсчет количества поступающего воздуха в цилиндры. Данные о замерах ДМРВ 2110 передает электронному блоку управления автомобиля, который на основании этой информации посредством импульсного сигнала определяет в топливовоздушной смеси соотношение воздуха и топлива.

Не трудно догадаться, что отвечающий за состав топливовоздушной смеси датчик воздуха ВАЗ 2110 является важным элементом, от эффективности его работы  зависит расход топлива и мощность ДВС. По этой причине очень важно следить за состоянием датчика и правильно диагностировать  неисправность. Далее мы рассмотрим, какие бывают признаки неисправности датчика массового расхода воздуха, а также как проверить и как заменить ДМРВ на ВАЗ 2110.

Датчик ДМРВ 2110: как устроен и работает

 Датчик массового расхода воздуха ВАЗ – устройство довольно простое, состоящие из корпуса и находящегося внутри него термоанемометра (прибор для измерения количества воздуха). В термоанемометре находятся две платиновые нити, которые  нагреваются электрическим током. Воздух, проходя через одну нить, ее охлаждает, вторая нить является контрольной.

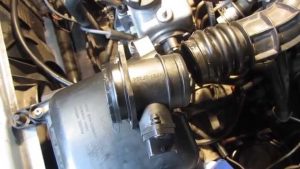

Количество воздуха (расход воздуха ваз 2110), поступающего в ДВС автомобиля, определяется путем изменения тока, проходящего через платиновую нить, охлаждаемую воздушным потоком. Датчик расположен под капотом автомобиля между  воздушным фильтром и гофрированным шлангом, направленным к дроссельным заслонкам.

Когда нужно менять датчик ДМРВ 2110: симптомы неисправности датчика и проверка

В процессе эксплуатации автомобиля ДМРВ 2110 может выйти из строя по разным причинам, причем одна из таких  — длительный срок использования устройства. При выходе из строя датчик обычно не ремонтируют, его просто меняют на новый. О неправильной работе датчика могут говорить такие симптомы:

• на приборной панели автомобиля загорается «Check Engine» (нужно проверить двигатель);
• увеличился расход топлива, динамика разгона снизилась;
• двигатель автомобиля не запускается;
• на «холостых» ДВС автомобиля работает с рывками (изменение холостых оборотов в меньшую либо большую сторону).

Все перечисленные признаки неисправности датчика говорят о том, что воздух в смесь подается не в том объеме, в котором необходимо. С учетом того, что данная проблема может быть связана не только с неисправностью ДМРВ,  прежде чем приступить к демонтажу датчика, необходимо убедится  в его неисправности.

На деле, датчик массового расхода воздуха ВАЗ 2110 проверить на работоспособность можно тремя методами: в движении, мультиметром, визуально. Проверка ДМРВ 2110 опытным путем (в движении) представляет собой самый простой и быстрый способ. Заключается он в анализе работы ДВС автомобиля при принудительном отключении датчика.

Алгоритм действий:

• открыв капот, отключить разъем ДМРВ;
• завести двигатель автомобиля;
• так как автомобиль будет работать в аварийном режиме, загорается лампочка «Check Engine» и количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
• проехав на автомобиле, работающем в аварийном режиме, необходимо обратить внимание на его динамику и сравнить  с динамикой до отключения датчика;
• если автомобиль с выключенным датчиком стал быстрее разгоняться, датчик расхода воздуха неисправен.

Следующим этапом диагностики может быть проверка ДМРВ 2110 мультиметром. Этот способ проверки датчика на работоспособность подразумевает под собой использование  измерительного прибора (мультиметра).

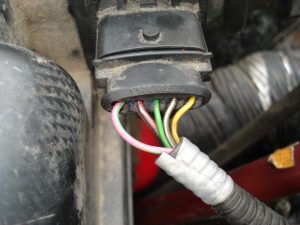

Перед проверкой необходимо разобраться с конструкцией устройства и узнать его «распиновку» (распайка проводов по плате). Из ДМРВ выходят четыре провода. Как правило, это провод к главному реле (розово-черный  или розовый),  заземление (зеленый), питание (серый) и вход сигнала (желтый).

Для проверки необходимо:

• выставить мультиметр в режим измерения постоянного напряжения, установив предел до 2 Вольт;
• не заводя мотор, включить зажигание;

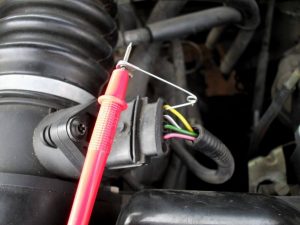

• подключить черный щуп мультиметра к проводу заземления, красный к входу сигнала датчика мультиметра, просунув щупы мультиметра сквозь резиновый уплотнитель разъема;
• сделать замеры и по результатам определить состояния датчика.

На основании показаний мультиметра:

• напряжение 0,996-1,01 Вольт (датчик новый);
• напряжение 1,01-1,02 Вольт (рабочий датчик в хорошем состоянии);
• напряжение 1,02-1,03 Вольт (датчик рабочий, с длительной эксплуатацией);
• напряжение 1,03-1,05 Вольт (датчик изношен и может выйти из строя);
• напряжение от 1,05 Вольт и выше (датчик неисправен и требует замены).

Если же прибора нет под рукой,  часто определение неисправности датчика возможно по его внешнему виду, то есть при визуальном осмотре. В этом случае необходимо демонтировать устройство и внимательно его осмотреть на предмет механических повреждений либо на наличие жидкости в датчике и воздушном патрубке.

Причины попадания жидкости и грязи в датчик могут быть разными (например, повышен уровень масла в картере, попадание пыли на термоанемометр по причине несвоевременной замены воздушного фильтра, маслоотбойник системы вентиляции картера забит и т.д.).

Замена ДМРВ

Для замены ДМРВ ВАЗ 2110, нужна подходящая для данной модели деталь (новый датчик должен быть с той же маркировкой, что и  старый). В плане подбора, выделяют три ценовые категории:

• датчики китайского производства (сравнительно недорогие);
• датчики средней ценовой категории от производителя АвтоВАЗ и некоторых зарубежных производителей;
• качественные и надежные, но достаточно дорогие импортные датчики;

При выборе нового датчика следует ориентироваться как на цену,  так и на производителя (Siemens, Bosch и др.) В любом случае, ДМРВ  ВАЗ купить можно в любом магазине автотоваров, учитывая финансовые возможности и личные предпочтения.

Рекомендуем также прочитать статью о том, какое масло лить в коробку передач ВАЗ 2110. Из этой статьи вы узнаете об особенностях подбора трансмиссионного масла ВАЗ 2110, сколько масла в коробке 2110, а также что нужно учитывать при выборе смазки.

Сама замена ДМРВ предполагает демонтаж старого устройства и установку нового. Процедура довольно простая, доступна каждому автовладельцу и может быть выполнена своим руками. Перед заменой датчика необходимо провести ряд подготовительных работ:

• купить ДМРВ с той же маркировкой, что и на корпусе старого датчика;
• подготовить необходимый набор инструментов, отвертки разных размеров, гаечные или торцевые ключи либо вороток с накидными головками;
• мультиметр (если в этом есть необходимость).

 Общий порядок действий:

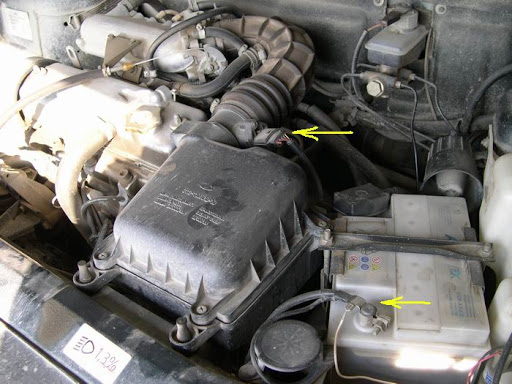

• поставить автомобиль на ровную площадку, подняв капот, снять минусовую клемму с аккумулятора;
• отключить разъем ДМРВ;
• ослабить крепежный винт гофрированного шланга с корпусом ДМРВ;
• ключом «10», отсоединив шланг, отвернуть два крепежных болта датчика с корпусом воздушного фильтра;
• снять старый корпус датчика и заменить на новый, установив его в порядке обратном снятию.

Обратите внимание, после ремонта необходимо сделать пробный выезд для проверки динамики и мощности. Также может потребоваться замена воздушного фильтра, если имеющийся фильтрующий элемент слишком грязный. Еще рекомендуется перед сборкой продуть корпус воздушного фильтра компрессором.



 Подведем итоги

 Как видно, ДМРВ ВАЗ 2110  представляет собой достаточно важный компонент автомобиля в устройстве ЭСУД. Указанный датчик тесно взаимодействует с ЭБУ, определяет степень обогащения топливной смеси воздухом.

Вполне очевидно, что любые неполадки в работе датчика резко снизят эффективность  работы двигателя. При этом подобрать и заменить датчик не сложно. Главное, правильно подобрать устройство и следовать приведенным выше инструкциям.

Рекомендуем также прочитать статью о том, как заменить фильтр салона на Лада Гранта. Из этой статьи вы узнаете, когда менять салонный фильтр на Гранте, а также как поменять фильтр салона Гранта своими руками.

Напоследок отметим, что в случае загрязнения датчика,  не обязательно сразу прибегать к замене. На начальном этапе проводят его чистку, а также обработку патрубков от скопившегося мусора, пыли и грязи, параллельно выполняют ревизию всех  компонентов датчика.  Однако если нет положительного результата, необходимо приобрести и заменить устройство.
