Диагностика карбюраторного двигателя: система питания

Даже с учетом того, что автомобили, оснащенные карбюратором, представляют собой устаревшее решение, на территории СНГ такие машины продолжают пользоваться популярностью и прочно обосновались в нижнем ценовом сегменте. При этом относительно простая система питания карбюраторного двигателя требует отдельного внимания и нуждается в регулярном обслуживании.

Такой подход позволяет добиться стабильной работы ДВС на разных режимах, а также снизить расход топлива и уровень токсичности выхлопа. Далее мы рассмотрим основные неисправности системы питания моторов с карбюратором, которые обычно возникают в процессе эксплуатации ТС.

Система питания двигателя с карбюратором: особенности и неполадки

Как известно, автомобильный двигатель внутреннего сгорания, причем независимо от типа мотора и вида топлива (карбюратор, инжектор, бензин или дизель), работает на смеси топлива и воздуха.

Воздух «засасывается» двигателем из атмосферы, а горючее подается из топливного бака по топливным магистралям благодаря работе топливного насоса (механического или электрического). Так называемая топливно-воздушная рабочая смесь представляет собой горючее и воздух, которые смешиваются в строго определенных пропорциях. Затем происходит сгорание рабочей смеси в цилиндрах.

На тех или иных двигателях подача горючего и смесеобразование может быть также реализовано разными способами. В инжекторных моторах (кроме двигателей с прямым впрыском) горючее сначала подается во впускной коллектор через форсунки, после чего смешивается с находящимся там воздухом. Затем смесь поступает в камеру сгорания.

В дизеле впрыск топлива происходит прямо в камеру сгорания, где уже находится предварительно поданный, сжатый и нагретый воздух.  Кстати, дизельный мотор имеет самую сложную топливную систему.

По этой причине диагностика системы питания дизельного двигателя является важной и ответственной процедурой, так как от исправной работы системы питания дизеля сильно зависит общий ресурс таких моторов.

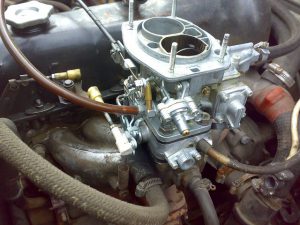

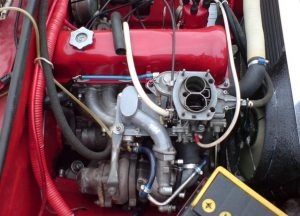

• Если же говорить о карбюраторе, это самое простое механическое дозирующее устройство, карбюраторный мотор имеет внешнее смесеобразование. Это значит, что в цилиндры поступает готовая рабочая смесь топлива и воздуха. Приготовление топливовоздушной смеси происходит в карбюраторе, куда подается как горючее, так и воздух.

Как правило, карбюраторы представляют собой механические устройства, то есть конструктивно не предполагается активное использование электронных компонентов. Исключением можно считать только отдельные поздние разработки, которые фактически являются переходными устройствами от карбюратора к моноинжектору. В таких карбюраторах присутствуют отдельные электронные исполнительные устройства.

Вернемся к «классическому» варианту. Казалось бы, простота механической системы смесеобразования исключает определенные недостатки, которые присущи электронным решениям. Другими словами, надежность повышена. Однако на практике с этим можно согласиться только частично, так как карбюраторы достаточно часто выходят из строя, особенно если владелец не уделяет данному элементу необходимого внимания.

Для лучшего понимания давайте рассмотрим основные элементы в устройстве карбюратора:

• устройство имеет поплавковую камеру, которая отвечает за уровень горючего в карбюраторе.
• также имеются жиклеры и эмульсионные трубки, наличие которых позволяет рассчитывать количество и дозировать воздух и топливо.
• еще в конструкции следует выделить диффузор, который является трубкой (указанная трубка имеет узкую часть). В тот момент, когда открывается дроссельная заслонка, в диффузоре резко увеличивается скорость потока воздуха, что позволяет реализовать засасывание топлива в цилиндры двигателя.

Неисправности системы питания карбюраторных моторов и диагностика

Отметим, что такая система нуждается в регулярной подстройке и обслуживании. Дело в том, что если карбюратор будет работать неправильно (например, появились хлопки, «стреляет» в карбюратор) или произойдет нарушение смесеобразования, это отразится на работе ДВС.

В результате мотор может начать дергаться, пропадает мощность и тяга, силовой агрегат не набирает обороты, возможна нестабильная работа на ХХ и/или трудности с запуском на «холодную» или на «горячую», увеличивается расход горючего, двигатель дымит и т.д.

• Прежде всего, чтобы понять, нужен ли ремонт системы питания карбюраторного двигателя, следует исключить проблемы с подачей воздуха до карбюратора (завоздушивание, загрязнение воздушного фильтра). Также нужно проверить целостность топливных магистралей, состояние топливного фильтра, качество горючего в баке, состояние бензобака, работоспособность бензонасоса.
• Если с данными элементами все в порядке, горючее чистое и качественное, а также проверка системы зажигания ничего не выявила, тогда нужно проводить диагностику карбюратора. Первое, нужно проверить плотность соединения карбюратора и все его прокладки, штуцеры и т.д.

  Затем можно переходить к снятию устройства и его разборке. На начальном этапе в ряде случаев бывает достаточно почистить карбюратор. Данная процедура выполняется при помощи специального очистителя для карбюраторов. Также добавим, что такую очистку нужно выполнять 1-2 раза в год в целях профилактики.

• Если же очистка проблему не решила, тогда необходимо разобрать карбюратор, отдельно прочистить или заменить жиклеры. Затем производится регулировка карбюратора. Как правило, такая регулировка предполагает выставление уровня топлива в поплавковой камере, а также настройку оборотов холостого хода.

  Рекомендуем также прочитать статью о том, как подобрать карбюратор на «классику» ВАЗ. Из этой статьи вы узнаете о том, какой карбюратор подобрать на классические модели ВАЗ.

В норме уровень топлива должен быть на 18-19 мм ниже плоскости разъема корпуса и крышки поплавковой камеры. Проверка уровня производится через отверстие в корпусе поплавковой камеры, которое закрыто пробкой. Чтобы отрегулировать уровень, в ряде случаев необходимо изменить толщину прокладок, которые находятся под игольчатым клапаном в поплавковой камере.

Что касается регулировки холостого хода на карбюраторе, такие настройки выполняются при помощи упорного винта, который ограничивают закрытие дроссельных заслонок (винт количества смеси) и двумя винтами, которые позволяют изменить состав рабочей смеси топлива и воздуха (винты качества).

Что в итоге

Как видно, карбюратор даже с учетом своей простоты все равно нуждается в периодическом обслуживании. При этом важно понимать, что качество топлива также играет большую роль.

Рекомендуем также прочитать статью о том, как выполняется регулировка качества смеси карбюратора Солекс. Из этой статьи вы узнаете об особенностях, тонкостях и нюансах в рамках выполнения регулировки смесеобразования на карбюраторе данного типа.

Использование низкосортного бензина с большим количеством сторонних примесей приводит к тому, что жиклеры загрязняются, в результате чего возникают проблемы с подачей топлива в карбюратор. Еще важно поддерживать общую чистоту системы питания, не допускать сильного загрязнения топливного бака, следить за состоянием топливного фильтра и т.д.

Напоследок отметим, что на территории СНГ многие автомобилисты активно используют карбюраторы Вебер (Wеber), Озон или Solex (Солекс, ДААЗ). Кстати, последнее устройство зарекомендовало себя в качестве надежного и проверенного временем решения, при этом поддающегося гибкой настройке.
