Двигатель с переменной степенью сжатия: особенности конструкции

Как может показаться на первый взгляд, современный двигатель внутреннего сгорания достиг высшей ступени своей эволюции. На данный момент серийно выпускаются  различные бензиновые и дизельные моторы, появились гибридные установки, дополнительно реализована возможность перевести двигатель на газ.

В списке наиболее значимых наработок за последние годы можно выделить: внедрение систем высокоточного впрыска под управлением сложной электроники, получение большой мощности  без увеличения рабочего объема благодаря системам турбонаддува, увеличение количества клапанов на цилиндр, использование систем изменения фаз газораспределения и т.д.

Результатом стало заметное улучшение характеристик ДВС, а также снижение уровня токсичности отработавших газов. Однако это еще не все. Конструкторы и инженеры по всему миру продолжают не только активно работать над усовершенствованием уже имеющихся решений, но и пытаются создать абсолютно новую конструкцию.

Достаточно вспомнить попытки построить двигатель без коленвала и шатунов, избавиться от распредвала в устройстве ГРМ или динамично изменять степень сжатия двигателя. Сразу отметим, хотя одни проекты еще находятся в стадии разработки, другие уже стали реальностью. Например, двигатели с изменяемой степенью сжатия. Давайте рассмотрим особенности, преимущества и недостатки таких ДВС.

 Изменение степени сжатия: зачем это нужно

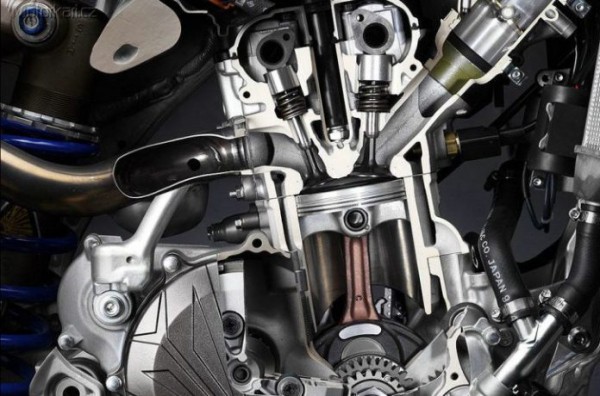

Многие опытные водители знакомы с такими понятиями, как степень сжатия двигателя и октановое число для бензиновых моторов, а также цетановое число для дизельных. Для менее осведомленных читателей напомним, что степень сжатия представляет собой отношение объема над поршнем, который опущен в НМТ (нижняя мертвая точка) к тому объему, когда поршень поднялся в ВМТ (верхняя мертвая точка).

Бензиновые агрегаты имеют, в среднем, показатель 8-14, дизели 18 -23. Степень сжатия является фиксированной величиной и конструктивно закладывается во время разработки того или иного двигателя. Также от степени сжатия будут зависеть и требования к использованию октанового числа бензина в том или ином моторе. Параллельно учитывается и то, атмосферный двигатель или с наддувом.

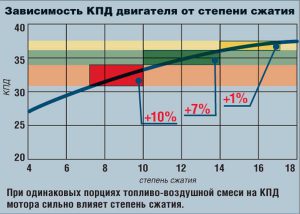

Если говорить о самой степени сжатия, фактически это показатель, который определяет, насколько сильно будет сжиматься топливно-воздушная смесь в цилиндрах двигателя. Если просто, хорошо сжатая смесь лучше воспламеняется и полноценнее сгорает. Получается, увеличение степени сжатия позволяет добиться роста КПД двигателя, получить улучшенную отдачу от мотора, снизить расход топлива и т.д.

Однако есть и нюансы. Прежде всего, это детонация двигателя. Опять же, если не вдаваться в подробности, в норме заряд топлива и воздуха в цилиндрах должен именно гореть, а не взрываться. Более того, воспламенение смеси должно начинаться и оканчиваться в строго заданные моменты.

При этом топливо имеет так называемую «детонационную стойкость», то есть способность противостоять детонации. Если же сильно увеличить степень сжатия, тогда горючее может начать детонировать в двигателе при определенных режимах работы ДВС.

Результат — неконтролируемый взрывной процесс сгорания в цилиндрах, быстрое разрушение деталей мотора ударной волной, значительный рост температуры в камере сгорания и т.д.  Как видно, сделать постоянной высокую степень сжатия нельзя именно по этим причинам. При этом единственным выходом в данной ситуации является возможность гибко изменять данный показатель применительно к разным режимам работы двигателя.

Такой «рабочий» мотор недавно предложили инженеры премиального бренда Infiniti (элитное подразделение Nissan). Также в аналогичные разработки были и остаются вовлечены другие автопроизводители (SAAB, Peugeot ,Volkswagen и т.д). Итак, давайте рассмотрим двигатель с изменяемой степенью сжатия.

Переменная степень сжатия двигателя: как это работает

Прежде всего,  доступная возможность изменять степень сжатия позволяет в значительной мере увеличить производительность турбомоторов с одновременным уменьшением расхода топлива. В двух словах, в зависимости от режима работы и нагрузок на ДВС топливный заряд сжимается и сгорает в самых оптимальных условиях.

Когда нагрузки на силовой агрегат минимальны, в цилиндры подается экономичная «бедная» смесь (много воздуха и мало топлива). Для такой смеси хорошо подходит высокая степень сжатия. Если же нагрузки на мотор растут (подается «богатая» смесь, в которой больше бензина), тогда закономерно возрастает риск возникновения детонации. Соответственно, чтобы этого не произошло, степень сжатия динамично уменьшается.

В двигателях, где степень сжатия постоянна, своеобразной защитой от детонации является изменение УОЗ (угол опережения зажигания). Данный угол сдвигается «назад». Естественно, такой сдвиг угла приводит к тому, что хотя детонации нет, но при этом теряется и мощность. Что касается мотора с изменяемой степенью сжатия, сдвигать УОЗ нет необходимости, то есть не происходит мощностных потерь.

Что касается самой реализации схемы, фактически задача сводится к тому, что происходит физическое уменьшение рабочего объема двигателя, однако сохраняются все характеристики (мощность, момент и т.д.)

Сразу отметим, над таким решением трудились разные компании. В результате появились разные способы управления степенью сжатия, например, изменяемый объем камеры сгорания, шатуны с возможностью подъема поршней и т.д.

• Одной из самых ранних разработок стало внедрение дополнительного поршня в камеру сгорания. Указанный поршень имел возможность перемещаться, одновременно изменяя объем. Минусом всей конструкции стала необходимость устанавливать дополнительные детали в БЦ. Также сразу проявились изменения формы камеры сгорания, горючее сгорало неравномерно и неполноценно.

По указанным причинам данный проект так и не был завершен. Такая же участь постигла и разработку, которая имела поршни с возможностью изменения их высоты. Указанные поршни разрезного типа оказались тяжелыми, еще добавились трудности  касательно реализации управления высотой подъема крышки поршня и т.д.

• Дальнейшие разработки уже не затрагивали поршни и камеру сгорания, максимум внимания был уделен вопросу подъема коленчатого вала. Другими словами, стояла задача реализовать управление высотой подъема коленвала.

Схема устройства такова, что опорные шейки вала расположены в специальных муфтах эксцентрикового типа. Указанные муфты приводятся в движение посредством шестерен, которые связаны с электрическим двигателем.

Проворот эксцентриков позволяет поднять или опустить коленчатый вал, что и приводит к изменению высоты подъема поршней по отношению к ГБЦ. В результате объем камеры сгорания увеличивается или уменьшается, одновременно меняется и степень сжатия.

Отметим, что было построено несколько прототипов на базе 1.8-литрового турбированного агрегата от Volkswagen, степень сжатия менялась от 8 до 16. Двигатель долго испытывали, но серийным агрегат так и не стал.

• Еще одной попыткой найти решение стал двигатель, в котором степень сжатия менялась посредством подъема всего блока цилиндров. Разработка принадлежит бренду Saab, а сам агрегат чуть даже не попал в серию. Двигатель известен как SVC, объем 1.6 литра, агрегат с 5 цилиндрами, оснащен турбонаддувом.

Мощность составила около 220 л. с., крутящий момент чуть более 300 Нм. Примечательно то, что расход горючего в режиме средних нагрузок снизился почти на треть. Что касается самого топлива, появилась возможность заливать как АИ-76, так и 98-й.

Инженеры Saab разделили блок цилиндров, выделив две условные части. В верхней находились головки и гильзы цилиндров, тогда как в нижней части коленчатый вал. Своеобразным соединением этих частей блока с одной стороны был подвижный шарнир, а с другой  особый механизм, оснащенный электроприводом.

Так была реализована возможность немного поднять верхнюю часть под определенным углом. Такой угол подъема составил всего несколько градусов, при этом степень сжатия менялась от 8 до 14. При этом герметизировать «стык» должен был кожух из резины.

На практике сами детали для подъема верхней части блока, а также и сам защитный кожух оказались весьма слабыми элементами. Возможно, именно это помешало мотору попасть в серию и проект дальше закрыли.

• Очередную разработку далее предложили инженеры из Франции. Турбомотор с рабочим объемом 1.5 литра получил возможность менять степень сжатия от 7 до 18 и выдавал мощность около 225 л.с. Моментная характеристика зафиксирована на отметке 420 Нм.

Конструктивно агрегат сложный, с разделенным шатуном. В той области, где шатун крепится к коленвалу, деталь оснастили особым зубчатым коромыслом. В месте соединения шатуна с поршнем также была внедрена планка-рейка зубчатого типа.

С другой стороной к коромыслу была прикреплена рейка поршня, который реализовывал управление. Система приводилась от системы смазки, рабочая жидкость проходила через сложную систему каналов, клапанов, а также имелся дополнительный электропривод.

Рекомендуем также прочитать статью о том, как форсировать двигатель. Из этой статьи вы узнаете о существующих доступных способах форсирования двигателя внутреннего сгорания для получения большей мощности, лучшего отклика на педаль газа, увеличения крутящего момента и т.д.

В двух словах, перемещение управляющего поршня оказывало воздействие на коромысло. В результате менялась и высота подъема основного поршня в цилиндре. Отметим, что двигатель также не стал серийным, а проект был заморожен.

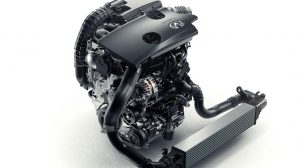

• Следующей попыткой создать двигатель с изменяемой степенью сжатия стало решение инженеров Infiniti, а именно двигатель VCT (от англ. Variable Compression Turbocharged). В этом моторе стало возможным менять степень сжатия от 8 до 14. Особенностью конструкции является уникальный траверсный механизм.

В основе лежит соединение шатуна с нижней шейкой, которое является подвижным. Также использована система рычагов, которые приводятся в действие от электродвигателя.

Управляет процессом контроллер, посылая сигналы на электродвигатель. Электромотор после получения команды от блока управления смещает тягу, а система рычагов реализует смену положения, что и позволяет менять высоту подъема поршня.

В результате агрегат Infiniti VCT с рабочим объемом 2.0 литра с мощностью около 265 л.с. позволил экономить почти 30%  горючего сравнительно с аналогичными ДВС, которые при этом имеют постоянную степень сжатия.

Если производителю удастся эффективно решить имеющиеся на данный момент проблемы (сложность конструкции, повышенные вибрации, надежность, высокая конечная стоимость производства агрегата и т.д.), тогда оптимистичные заявления представителей компании вполне могут воплотиться в реальность, а сам двигатель имеет все шансы стать серийным уже в 2018-2019 году.

Подведем итоги

С учетом приведенной выше информации становится понятно, что двигатели с переменной степенью сжатия способны обеспечить значительное снижение расхода топлива на бензиновых моторах с турбонаддувом.

Рекомендуем также прочитать статью о том, что такое турбонаддув двигателя. Из этой статьи вы узнаете об особенностях конструкции турбины, принципах действия системы, а также о преимуществах и недостатках данного решения.

На фоне глобального топливного кризиса, а также постоянного ужесточения экологических норм эти моторы позволяют не только эффективно сжигать горючее, но и не ограничивать при этом мощность двигателя.

Другими словами, подобный ДВС вполне способен предложить все преимущества мощного бензинового высокооборотистого турбодвигателя. При этом по расходу топлива подобный агрегат может вплотную приблизиться к турбодизельным аналогам, которые сегодня популярны, в первую очередь, благодаря своей экономичности.
