Эксплуатация тормозных суппортов

Важнейшей составляющей тормоза автомашины принято считать суппорт тормозной. Несмотря на то что все элементы решают четко отведенные им задачи, именно на суппорт возлагается вся ответственность за эффективное торможение. Как известно, основное предназначение данного элемента – прижимать колодки тормоза к диску. Из статьи вы узнаете, как выглядит устройство суппорта, как проводится диагностика неисправностей элемента и ремонт этого компонента тормозной системы.

Одно только то, что тормозная система отвечает за безопасность людей, делает ее важнейшим комплексом в автомобильной конструкции. Этой системе крайне важно уделять внимание регулярно, а с ремонтом затягивать вообще опасно.

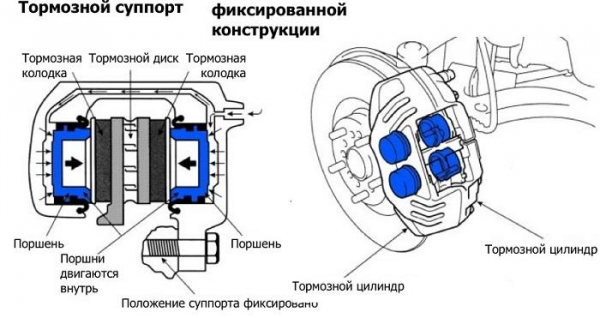

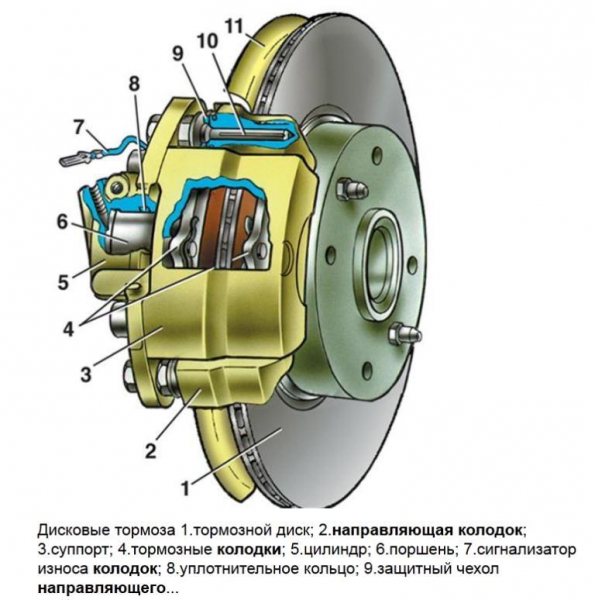

Как устроен суппорт

Как и было сказано выше, основной миссией данного элемента является подвод к дискам тормоза определенных усилий, приводящих к остановке транспортного средства. Многим это кажется вполне обычным и простым на первый взгляд делом, но все гораздо сложнее.

Сам суппорт представляет собою довольно хитрую систему. Да и что тут удивительного: сравнительно маленький по размерам компонент останавливает мчащийся на бешеной скорости автомобиль или мотоцикл. Вдумайтесь, какой функциональной должна быть система, чтобы исключить различные ошибки торможения и обеспечить безопасность водителя и пассажиров.

Рассмотрим ниже, как выглядит остановка транспортного средства в случае исправной и хорошо смазанной детали.

Водитель нажимает на педаль, создавая тем самым необходимое для передачи на поршневую систему тормоза давление.Суппорт держит стопоры впритык к диску, четко и равномерно.

Важно понимать, что система стискивает диск с обеих сторон, обеспечивая эффективное удержание колодок.

На какой бы скорости не ехала машина, под действием трения замедляется вращение колес. Безусловно, это очень полезное свойство, только вот получается и негативный эффект, связанный с физикой и ее законами. Дело в том, что энергия никогда не уходит впустую. В данном случае она просто изменяется.

Примечание. Энергия, если речь заходит об этой системе, становится тепловой и нагревает тормозную жидкость, колодки и сам суппорт. Это априори говорит о том, что последний должен быть прочным (чтобы выдерживать тепловые нагрузки) и с другой стороны обладать достаточной теплоотдачей (чтобы передавать тепло эффективно и быстро).

Проблемы

Рассмотрим популярные виды неисправностей.

В первую очередь, когда речь заходит о неисправностях суппорта, эксперты и опытные автомобилисты выделяют скрип. И действительно, скрип может свидетельствовать о наличии трения, разрушающего, пусть не сразу, весь механизм.Вторая неисправность связана с разрывом поршневого пыльника. В результате этого внутрь проникает грязь, ссаживающая изнутри цилиндро-поршневую группу, и способствующая возникновению коррозии и заклина.

Скрип может быть вызван наличием перекошенных либо поставленных неправильно колодок. Довольно часто колодки ставятся неумелыми руками наоборот, их просто путают местами.

Что касается разрыва пыльника, то причиной для этого становятся чисто механические вещи. К примеру, если диски изнашиваются из-за постоянных и чрезмерных нагрузок, а владелец автомобиля этого не замечает, или просто нет времени и средств поставить новые.

Продлить срок эксплуатации суппорта тормозного способна только хорошая смазка. Речь идет не про обычные тормозные смазки направляющих, а про специальные. Последние рассчитаны на то, чтобы устранять не только последствия высоких температурных нагрузок, но и воздействия со стороны соле-грязевого состава.

Проверка суппортов

Крайне важно своевременно проводить диагностику нормального функционирования элементов. Ниже приведена инструкция, описывающая передний суппорт (его проверку и восстановление).

Задача стоит следующая:

Разобрать суппорт.Очистить его, в том числе и от старой смазки.Смазать новой особой смазкой.Диагностировать резиновые манжеты (пыльники) на их целостность. Если что, заменить без промедления.

Чтобы получить доступ к тормозному механизму спереди, надо поставить машину на подъем.

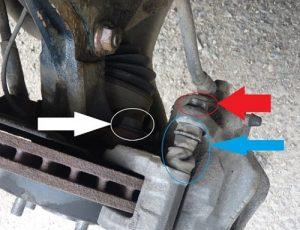

Колесо снимается.Откручивается нижний болт, фиксирующий корпус элемента к скобе.

После этого корпус откидывается вверх.Снимаются колодки (если они изношены, заменяются на новые).Верхний болт, держащий фюзеляж, выворачивается и фиксируется к какому-нибудь элементу подвески (трубку жидкости отсоединять пока не нужно!).Откручиваются также болты, фиксирующие хомут суппорта. Сам хомут, рельсы и штифт колодок тоже снимается.Из корпуса снимается поршень.Теперь пришло время отсоединить трубку с жидкостью, соединенную с корпусом суппорта. Магистраль надо плотно закупорить ботом М12 или чем-нибудь еще, чтобы предотвратить вытекание жидкости.

В итоге на чистом и ровном рабочем столе будут находиться фюзеляж суппорта и хомут. Они тоже разбираются до последнего. Обеспечив доступ ко всем внутренним элементам деталей, надо их тщательно проверять.

Внимание. Частенько «закисают» направляющие суппорта, из-за чего при торможении автомобиль уводит в сторону.

На все это надо обращать внимание. Закисшие направляющие хорошо очищать до блеска с помощью различных жидкостей. В идеале на «внутренностях» системы суппорта не должно быть никаких царапин, грязи и задиров.

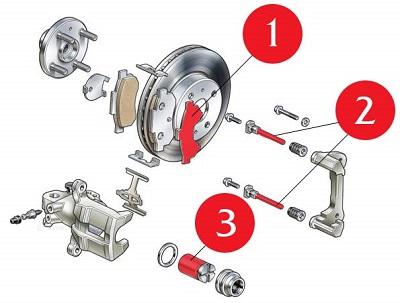

Схема смазывания универсальной смазкой

Еще правильнее заменить проблемные компоненты внутренней системы на новые. Более всего это касается пыльников, уплотнителей цилиндра и других мелких, но очень важных деталей.

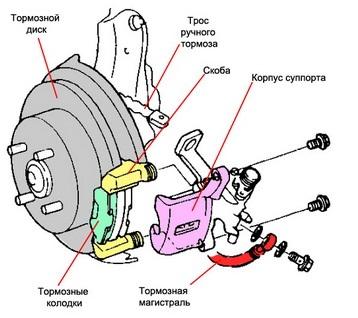

Механизм задней оси

Разобрать задний суппорт будет гораздо сложнее. Объясняется данный факт тем, что задний элемент имеет многосложное строение, так как дополняется, в отличие от переднего, еще и механизмом стояночного тормоза.

В остальном характер функционирования элемента схож с передним. ТЖ способствует выталкиванию поршня, который прижимает колодки к колесному диску.

Пошаговый алгоритм по снятию заднего суппорта (подготовительные операции те же, что и у переднего).

Демонтируется защита элемента.Шплинт, который соединяет трос стояночного тормоза с суппортным механизмом, извлекается.Отсоединяется трубка жидкости, как и в случае выше, закупоривается.

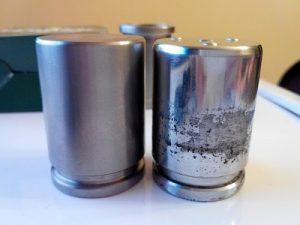

Пример поврежденного поршня

Извлекаются стопоры.Вытаскивается фюзеляж.

Остальные манипуляции аналогичны вышеописанным. Надо все хорошенько проверить, зачистить или поменять. Рекомендуется поршень суппорта, который частенько со временем ржавеет, обработать специальной пастой на основе абразивов. Можно также пройтись шкуркой, но очень мелкой.

Не упустите

По направляющим тоже хотелось бы дать совет. Суппорт должен свободно перемещаться по ним, нигде не должно заклинивать. В данном случае важна правильная и регулярная смазка, чистка и диагностика на предмет механических дефектов направляющих.

Функцию тормозного суппорта невозможно недооценить только ввиду того, что он выполняет активную роль. А диски и колодки принято считать пассивными компонентами тормозной системы.
