Фильтр масляный: устройство и принцип работы

Система смазки двигателя внутреннего сгорания является одним из важнейших решений в устройстве ДВС. При этом циркулирующее по системе моторное масло защищает детали от сухого трения, предотвращая быстрый износ, перегрев и заклинивание.

Также масло очищает двигатель и накапливает в себе продукты естественного износа. Чтобы такие загрязнения дальше не циркулировали по системе,  в систему дополнительно интегрирован так называемый масляный фильтр (oil filter).

При этом основными задачами, которые выполняют фильтры масляные, являются:

• качественная очистка масла от механических загрязнений, улавливание мелких частиц и продуктов износа;
• сохранение максимальной пропускной способности, чтобы не допустить критического падения давления масла в системе смазки.

С учетом таких особенностей важно знать, как работает фильтр для масла, когда менять масляные фильтра, а также какой масляный фильтр лучше выбрать для замены. Подробнее читайте в нашей статье.

Устройство масляного фильтра

Чтобы понять, где стоит масляный фильтр двигателя и как он выглядит, на подавляющем большинстве авто достаточно открыть капот и заглянуть на переднюю или боковую часть двигателя в нижней части.

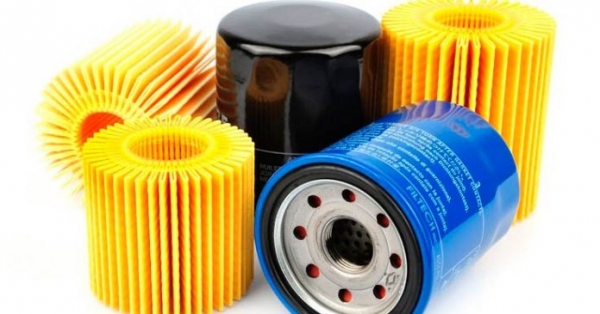

Обычно фильтр очистки масла представляет собой металлическую «колбу» с внутренней резьбой и накручивается на специальный шток масляного фильтра (шток имеет наружную резьбу). В месте прилегания фильтра к двигателю также на корпусе фильтра обычно установлена резиновая прокладка.

При этом важно понимать, что от состояния фильтра, исправности его работы и качества фильтрации ресурс мотора зависит не меньше, чем от самого моторного масла и системы смазки в целом.

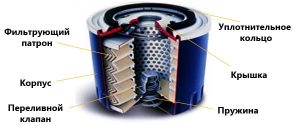

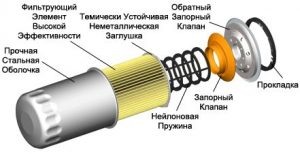

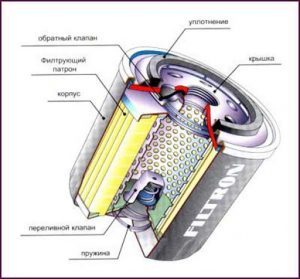

Устройство масляного фильтра двигателя следующее:

1. Металлический корпус. Решение конструктивно простое, корпус выполнен в виде металлической чаши, на которой выполнены грани под специальный ключ для снятия масляного фильтра. Также есть передняя «крышка» корпуса, оснащенная монтажной резьбой и несколькими отверстиями. Также на крышке закреплен уплотнитель (резиновая уплотнительная прокладка).

Обратите внимание, некоторые автомобили имеют несъемный масляный фильтр. Если точнее, корпус таких фильтров не снимается, при этом параллельно замене моторного масла в двигателе меняется только картридж масляного фильтра. При этом такие решение менее распространено по сравнению с фильтрами, которые накручиваются по резьбе на специальный шток и меняются целиком.

2. Фильтрующий элемент масляного фильтра. Как правило, данный элемент изготовлен из специального картона, который «укреплен» при помощи синтетического волокна. В самом корпусе фильтра картон уложен «гармошкой». Это сделано для максимального увеличения площади фильтрации, так как физические размеры масляного фильтра небольшие.

В результате такого размещения фильтрующего элемента фильтр сохраняет необходимую пропускную способность (сопротивление потоку масла не высокое), при этом смазочная жидкость достаточно эффективно очищается от присутствующих в ней загрязнений.

3. Перепускной и дренажный клапан масляного фильтра.  Перепускной клапан нужен для того, чтобы выполнить аварийный сброс избыточного давления масла в корпусе фильтра. Если просто, рост давления в фильтре означает, что масло не может прокачиваться в должном объеме и мотор может начать испытывать масляное голодание. В этом случае фильтрация масла отодвигается на второй план, клапан осуществляет перенаправление потока смазки в обход фильтрующего элемента.

Дренажный клапан (противодренажный) необходим для того, чтобы удерживать «столб» масла в заборной магистрали уже после того, как двигатель остановлен и маслонасос не работает. В результате масло на заглушенном двигателе не стекает в поддон полностью, что позволяет сразу подать смазку в мотор после запуска силового агрегата (исключено масляное голодание в первые секунды после пуска ДВС).

Как работает маслофильтр

В целом, система смазки двигателя на большинстве моторов и принцип работы масляного фильтра не отличаются сложностью.

• Сначала масляный насос забирает масло из поддона, после чего создает давление и подает под давлением смазку в фильтр. Моторное масло поступает в фильтр масла через периферийные отверстия, которые выполнены в передней крышке. За счет напора жидкости происходит открытие противодренажного клапана. После того, как клапан открывается, масло проникает внутрь и происходит заполнение полости корпуса.
• Далее, под давлением смазка проходит через фильтрующий элемент (картон) и подается к центральному каналу. Пока масло проходит через фильтрующий элемент, картон удерживает мелкодисперсные частицы (по размеру до 3 мкм). При этом частицы мельче такого размера не опасны для мотора и фильтр их пропускает.

  После попадания в центральный канал через фильтр масло подается в систему смазки и далее распределяется по масляным каналам, поступая к отдельным участкам мотора. Если смазка слишком густая (не подходит по вязкости, загустела в мороз, потеряла свои свойства и т.п.) или сильно загрязнен фильтрующий элемент внутри фильтра, тогда срабатывает перепускной клапан.

  Рекомендуем также прочитать статью о том, как промыть систему смазки двигателя перед заменой масла. Из этой стать и вы узнаете о доступных способах промывки системы смазки своими руками.

• Для предотвращения критического износа в результате масляного голодания перепускной клапан позволяет потоку масла поступать в систему смазки напрямую, минуя картонный фильтрующий элемент. Для разных двигателей и фильтров масла к ним, перепускной клапан настроен на срабатывание при определенном давлении.
• После того как мотор остановлен, маслонасос прекращает работу и давление масла падает. В результате также закрывается противодренажный клапан в фильтре, так как масло больше не создает давления. При этом после закрытия клапан удерживает часть масла в корпусе фильтра, чтобы оно не стекало обратно в поддон.
