ГРМ Дэу Нексия: замена ремня механизма газораспределения

Корейский автомобиль Дэу Нексия (Daewoo Nexia) на деле является бюджетной разработкой, которая объединяет в себе отдельные технологии GM, наработки немецкого концерна Opel и т.д. Так или иначе, низкая начальная стоимость, доступные цены на запчасти и достаточно недорогое обслуживание делают этот автомобиль  популярным.

При этом одним из важных пунктов, прописанных в мануале и касающихся плановых ТО автомобиля Дэу Нексия, отдельно выделяется замена ремня ГРМ. По регламенту, установленному заводом изготовителем, замену производят  каждые 60 тысяч километров пробега. Однако важно понимать, что это средний ресурс.

Износ ремня может произойти намного раньше установленных сроков. Это будет завесить от эксплуатационных условий и качества самой детали, а также ряда других факторов.  Далее мы рассмотрим, какие факторы влияют на сокращение сроков эксплуатации ремня и как заменить ремень ГРМ на Нексии в зависимости от типа ДВС (двигатель Нексия 8 клапанов и двигатель Нексия 16 клапанов).

Ремень ГРМ на Дэу Нексия и его особенности

Ремень газораспределительного механизма –  простой и одновременно важный элемент автомобиля, предназначенный для синхронизации распределительного и коленчатого валов. Основная задача сводится к тому, чтобы приводить ГРМ в движение и не допустить столкновения друг с другом клапанов и поршней.

Ремень ГРМ на Нексии закрыт защитным кожухом и  находится с наружной стороны ДВС автомобиля. В зависимости от типа силового агрегата, ремень огибает различное количество шкивов.

Кстати, можно выделить особенности ремней ГРМ с разными моторами:

• двигатель Нексия 8 клапанов простой и надежный, но недостаточно мощный. При разрыве ремня ГРМ риск загиба клапанов есть, но у такого двигателя часто бывает так, что не гнет клапана;
• двигатель Нексия 16 клапанов — более тяговый мотор с хорошим разгоном. При разрыве ремня ГРМ риски погнуть клапана заметно возрастают.

В любом случае, как на 8-и клапанном, так и на 16-и клапанном ДВС за состоянием ремня ГРМ нужно следить и менять его строго по регламенту или даже раньше при такой необходимости.

Проверка меток и замена ремня ГРМ Дэу Нексия

Прежде всего, газораспределительный механизм представляет собой сложное устройство, состоящее из одного распределительного вала или двух валов для ряда выпускных и впускных клапанов, а также вспомогательных деталей и элементов.

Распредвал приводится в движение ремнем. При этом в механизме ГРМ должно строго соблюдаться одно правило: положение валов друг относительно друга не должно меняться. Также не допускается рассинхронизация. Однако в случае разрыва либо износа ремня ГРМ синхронизация будет нарушена. Соответственно, нарушается и работа всего газораспределительного механизма.

При этом ошибочно полагаться только на интервалы замены ремня, которые прописаны в руководстве по эксплуатации автомобиля. В первую очередь, важно учитывать основные факторы, влияющие на быстрый износ ремня ГРМ:

• некачественная деталь (замена на неоригинальный ремень)
• ремень с заводским браком;
• длительная эксплуатация автомобиля в тяжелых условиях;
• некачественный ремонт, в результате которого ремень, соприкасаясь с внешней стороны с другими элементами, быстро приходит в негодность;
• попадание на поверхность ремня масла, топлива и других жидкостей;

Под воздействием таких факторов ремень не обязательно может сразу рваться, однако вполне способен потерять эластичность и растянуться. При этом для точной синхронизации это недопустимо. Если ремень «перескочит» даже на 1 зуб, двигатель может начать работать со сбоями. Именно по этой причине важно ориентироваться по меткам ГРМ.

• Идем далее. Чтобы понять, как проверить метки ГРМ на ДЭУ Нексия, прежде всего, важно учитывать, для чего эти метки необходимы. Так вот, они нужны для синхронизации газораспределительного механизма. При этом в рамках проверки и замены приводного ремня важно выставлять механизм строго по меткам.

Например, если при замене ремня метки будут выставлены неправильно, механизм газораспределения не будет работать синхронно, начнутся сбои в работе силового агрегата и т.д.

 Общий алгоритм проверки (выставления) меток:

• установить автомобиль на смотровую яму и  демонтировать правую часть защиты картера ДВС;
• домкратом приподнять правое переднее колесо и снять его;
• открыв капот, отключить минусовой провод от аккумулятора;
• демонтировать воздушный фильтр и отпустить затяжку болтов крепления генератора, сдвинуть его в сторону ДВС, что позволит ослабить натяжения ремня генератора;
• снять ремень вспомогательного оборудования (ремня генератора) и шкив насоса ГУР;
• демонтировать верхнюю часть защитного кожуха ГРМ;
• снять шкив коленчатого вала и нижнюю часть защитного кожуха газораспределительного механизма;
• вращать шкив коленвала до совпадения меток на корпусе и шкиве;
• проконтролировать положение меток на шкиве распредвала;
• ослабить натяг ремня ГРМ посредством эксцентрика на водяной помпе (эксцентрик поворачивают специальным ключом на «41»);
• снять ремень ГРМ и повторно проконтролировать положение меток на шкивах коленвала ГРМ и распределительного вала.

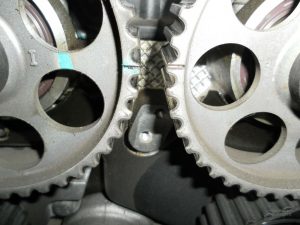

Еще добавим, что на автомобиле Нексия с 16-клапанным ДВС  метки на шкивах распределительных валов  должны смотреть друг на друга. Так или иначе, изучив особенности выставления по меткам, можно переходить к рассмотрению самой замены ремня ГРМ на Нексии.

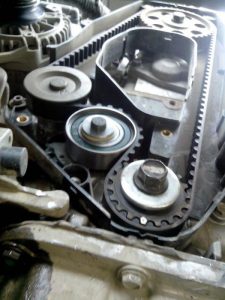

Замена ремня ГРМ Нексия 8 клапанов

Необходимые инструменты и материалы: ремень ГРМ, помпа (при необходимости), обводной ролик, набор головок и ключей, специальный ключ на «41» для натягивания ремня помпой. Последовательность выполняемых действий по замене ремня ГРМ с параллельной заменой помпы:

• снять патрубки воздухозаборника и корпус воздушного фильтра;
• открутив крепежные болты крепления защитной крышки ГРМ, снять ее;
• ослабить крепежные болты крепления шкива ГУР;
• ослабив крепежные болты генератора, сдвинув его в сторону ДВС, снять ремень;
• сняв правое колесо, слить рабочую жидкость (антифриз);
• открыв доступ к шкиву коленчатого вала, посредством болта коленвала вращать весь ГРМ до совпадения меток на корпусе и шкиве распределительного вала;
• снять шкив ГУР и открутить два крепежных болта;
• сняв шкив коленчатого вала, убедившись в совпадении меток, открутить его крепежный болт, прибегнув к помощи товарища (включить 5-ю передачу, нажав на педаль тормоза, открутить болт);
• открутив болты нижней защитной крышки, снять ее;
• ослабив крепежные болты помпы, специальным ключом повернуть ее до ослабления ремня ГРМ;
• снять ремень и шкив распределительного вала, открутить крепежные болты защитного кожуха;
• сместить кожух в сторону для доступа к крепежным болтам помпы;
• если есть необходимость, меняем термостат и водяной насос;
• установив термостат и водяной насос на место, ставим обратно защитный кожух, прикручивая его, а также и натяжной ролик;
• поставив шкив распределительного вала, совместить метки;
• установить новый ремень ГРМ, надеть его сначала на коленвал, потом на помпу и натяжной ролик;

  Повернув шкив распределительного вала по часовой стрелке на несколько градусов и надев на него ремень ГРМ, возвращаем его в прежнее положение (левая часть ремня свободна, а правая ветвь ремня натянута);

• при помощи специальных меток, ремень нужно поставить по направлению вращения;
• посредством специального ключа, повернув помпу таким образом, чтобы стрелка на натяжном ролике встала напротив паза, затянуть ее;
• проверить метки, поставить на место нижний кожух и шкив коленчатого вала, правильно его затянув;
• провернув коленчатый вал два раза, проверить метки;
• если все нормально, сборку произвести в обратном порядке;
• натянуть ремень генератора, залить антифриз.

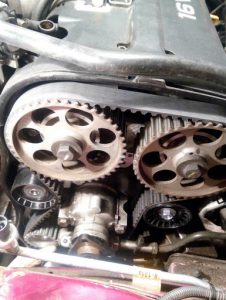

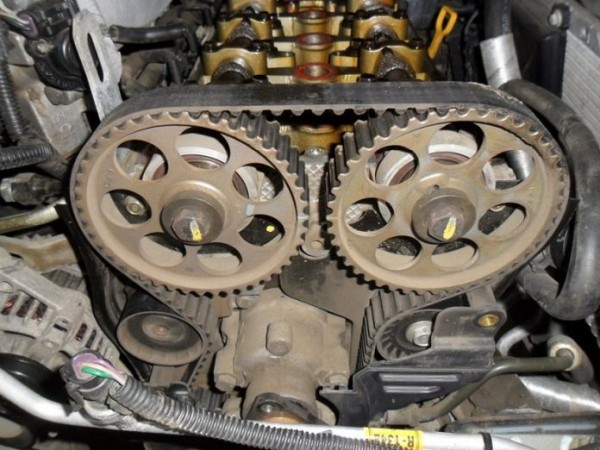

Замена ремня ГРМ Дэу Нексия 16 клапанов

Необходимые инструменты и материалы: ремень ГРМ, помпа (при необходимости), обводной ролик, набор головок и ключей (шестигранник, ключ на «10»и др.), емкость для слива антифриза.

Алгоритм выполняемых работ:

• открутить приемную трубу, а ткже воздушный фильтр с патрубками, слить антифриз;
• снять верхний патрубок, ослабить крепежные болты шкива ГУР;
• ослабив натяжной болт генератора, сдвинуть его в сторону ДВС и снять ремень;
• для доступа к коленвалу и натяжному ролику кондиционера, домкратом подняв автомобиль, снять правое колесо;
• снять ремень кондиционера, открутить ключом на «12» три болта шкива ГУР, ключом на «10» , открутив четыре болта  на верхней защитной крышке ремня ГРМ, снять ее;
• снять подушку ДВС;
• посредством болта шкива коленчатого вала по часовой стрелке вращать коленвал до совпадения меток на распределительных валах;
• открутить шкив коленвала и снять его (метки должны совпадать);
• ключом на «10», открутив крепежные болты, снять нижнюю защитную крышку ремня ГРМ;

  Рекомендуем также прочитать статью о том, что такое система изменения фаз газораспределения. Из этой статьи вы узнаете, как работает система изменения фаз ГРМ, какие виды систем бывают, а также какие преимущества и недостатки имеет данное решение и т.д.

• отвернув два крепежных болта насоса ГУР, отвести его в сторону;
• ослабить шестигранником крепежные болты помпы;
• ключом на «41» провернуть помпу до ослабления ремня ГРМ;
• снять ремень ГРМ, протащив его между двигателем и насосом ГУР;

  Выкрутить болты обводного ролика и распределительных валов, снять шкивы, запомнив их метки (распредвал впускных клапанов — «I», распредвал выпускных клапанов — «E»).

• снять натяжной ролик и металлическую защиту;
• при необходимости снять и заменить помпу и слить оставшийся в блоке антифриз в емкость;
• поставив новую помпу на место старой, провернуть ее против часовой стрелки по максимуму;
• поставить железную защиту, натяжной и обводной ролик и шкивы распределительных валов;
• проверить совпадение меток;
• поставить новый ремень ГРМ, надев его на шкив коленвала, потом обводной ролик, шкив распредвала выпускных клапанов и т.д.
• натянуть ремень посредством поворачивания помпы специальным ключом по часовой стрелке до совпадения меток.
• все остальные действия проделать в обратном порядке.

Результатом правильной замены ремня ГРМ будет стабильная работа ГРМ и всего двигателя автомобиля в целом. Также водитель получает уверенность в том, что не произойдет заклинивания и обрыва ремня механизма газораспределения.  При этом важно понимать, что ролики и помпу необходимо менять вместе с ремнем, даже если при визуальном осмотре нет замечаний, а также работа данных элементов не вызывает нареканий по состоянию на данный момент.

Подведем итоги

С учетом приведенной выше информации становится понятно, что замена ГРМ Дэу Nexia, а точнее ремня привода механизма газораспределения, является обязательной и ответственной процедурой. При этом важно менять ремень не только по регламенту, но и учитывать отдельные факторы, которые могут сократить срок его службы.

Так или иначе, при необходимости работы по замене ремня ГРМ на Дэу Нексия можно выполнить своими руками в условиях обычного гаража. Конечно, потребуются определенные навыки (важно уметь правильно выставить метки
ГРМ, слить и залить антифриз при необходимости заменить помпу и т.д.).

Рекомендуем также прочитать статью о том, что лучше, цепь или ремень ГРМ. Из этой статьи вы узнаете, какие преимущества и недостатки имеют указанные типы привода механизма газораспределения, а также какие тонкости и нюансы нужно учитывать, подбирая автомобиль и ДВС с тем или иным типом привода механизма газораспределения.

Однако, имея под рукой необходимый набор инструментов, замену ремня и других элементов можно выполнить самостоятельно, что заметно сэкономит деньги. Напоследок еще раз отметим, при замене ремня ГРМ на Нексии или любом другом автомобиле также необходимо обращать внимание на: состояние натяжного ролика, помпы, сальников на коленчатом валу  и распределительном валу.

Если было выявлено, что какой-либо элемент нуждается в замене или замена потребуется в скором времени, параллельно замене ремня ГРМ следует провести дополнительные работы по замене изношенных или вышедших из строя элементов.

Игнорирование данного правила комплексной замены может стать причиной того, что старый ролик может заклинить, в результате чего новый ремень все равно будет оборван со всеми вытекающими последствиями.
