Как блокируется гидротрансформатор: какие неисправности связаны с блокировкой ГДТ
Как известно, в устройстве АКПП и вариаторов CVT, а также изредка и некоторых преселективных роботов РКПП, привычное «механическое» сцепление отсутствует. В данном случае связь двигателя и коробки передач, а также передачу крутящего момента от мотора на коробку осуществляет отдельное устройство под названием гидротрансформатор АКПП (бублик, гидромуфта).
Более того, ГДТ не просто передает, но и преобразует крутящий момент, позволяя машине с автоматом эффективно разгоняться, плавно трогаться и продолжать движение на небольшой скорости и т.д. При этом многие АКПП считаются менее эффективными (снижение КПД) и экономичными именно благодаря наличию в устройстве гидротрансформатора.
По этой причине, в целях снижения расхода топлива и повышения КПД, на разных этапах развития автоматической трансмиссии инженеры увеличили количество передач самой коробки (сначала с 3 до 4, затем до 5 и далее до 8 и больше), а также оснастили гидротрансформатор блокировкой.
Далее мы рассмотрим устройство ГДТ, что такое блокировка гидротрансформатора и как она работает, для чего нужна принудительная блокировка гидротрансформатора АКПП, а также что делать, если не блокируется гидротрансформатор АКПП и чем чревата езда без блокировки гидротрансформатора.
Содержание статьи:
Устройство ГДТ и блокировка гидротрансформатора
Итак, «бублик» АКПП (название в обиходе пошло от формы данного устройства) представляет собой гидравлический узел. Казалось бы, сломаться в нем особо нечему, однако это мнение ошибочно. Прежде всего, эпоха «неубиваемых» двигателей и КПП с большим ресурсом давно закончилась.
Также гидротрансформатор на современных АКПП, в отличие от легендарных агрегатов 90-х годов, имеет более сложную конструкцию. Более того, все чаще и чаще специалисты относят данный элемент к «расходникам» с ограниченным сроком службы (не более 100-150 тыс. км). После этого ГДТ нуждается в ремонте или замене (подобно сцеплению на роботах или МКПП).
В противном случае «бублик» потянет за собой всю коробку, то есть нуждаться в ремонте будет не только сцепление в виде ГДТ, но и сама АКПП. Давайте разбираться. Чтобы было понятно, начнем с устройства «бублика» АКПП.
- Главная задача гидротрансформатора — преобразование крутящего момента. Фактически, ГДТ работает как гидравлический редуктор, имеющий возможность снизить обороты и повысить крутящий момент, причем коэффициент трансформации доходит до 2.4.

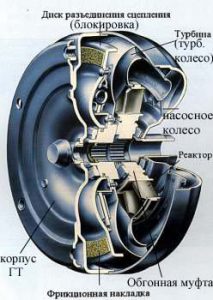

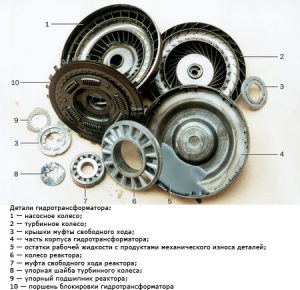

Идем далее. Если в обычном сцеплении момент передается через диски, которые «смыкаются» между собой, в ГДТ энергия передается через трансмиссионное масло ATF, которое заливается в автоматическую коробку передач. Если просто, внутри ГДТ установлены два колеса – насосное и турбинное.
Коленвал двигателя связан с насосным колесом. Это колесо направляет потоки жидкости на турбинное колесо, которое, в свою очередь, связано с валом коробки передач. Подаваемое насоcным колесом масло ATF крутит турбинное колесо, после чего возвращается обратно на насосное колесо.
При этом перед возвратом жидкость также попадает на лопатки специального направляющего аппарата, который выполнен в виде реакторного колеса. Колесо-реактор разгоняет поток жидкости, направляя его в сторону вращения.
В результате поток жидкости ускоряется до того момента, пока скорость вращения насосного колеса не будет равна скорости вращения турбинного колеса. Как только скорости уравняются, «бублик» перейдет в режим гидромуфты. В таком режиме не осуществляется преобразования крутящего момента, реакторное колесо вращается свободно, никак не влияя на поток жидкости.
Также, чем большей окажется разница скоростей вращения турбинного и насосного колеса, тем сильнее будет разгоняться поток жидкости. Также во время разгона неизбежно происходит нагрев масла ATF. Естественно, КПД гидротрансформатора будет снижаться, так как часть полезной энергии расходуется на нагрев.
Если же скорость вращения насосного и турбинного колеса выравнивается, передавать крутящий момент через масло, причем с потерями, нерационально. Именно по этой причине в гидротрансформаторы стали интегрировать элементы простого фрикционного сцепления (действие основывается на трении).
Данное решение называется блокировкой гидротрансформатора. Блокировка «бублика» позволяет напрямую соединить входной и выходной вал, чтобы передать крутящий момент напрямую, то есть без потерь. При этом старые АКПП имели такой ГДТ, где блокировка гидротрансформатора срабатывала в автоматическом режиме.
Срабатывание происходило благодаря давлению давления жидкости АТФ. При этом блокировался на таких АКПП гидротрансформатор зачастую на высоких скоростях, позволяя эффективно поддерживать автомобилю ранее набранную скорость и одновременно экономить горючее.
- Однако в дальнейшем в устройстве АКПП стало больше электроники, за блокировку гидротрансформатора стал отвечать отдельный клапан с электронным управлением. Способов реализации самой блокировки много, однако основная задача — соединить валы и передать момент, минуя масло.
Позже конструкторы пошли еще дальше, стремясь приблизить ГДТ по своей производительности к обычному сцеплению. В результате при разгоне автомобиля уже происходит частичная блокировка ГДТ (принудительная блокировка гидротрансформатора АКП), когда фрикционные накладки немного смыкаются, чтобы эффективно передать момент. Далее блокировка «бублика» срабатывает как можно раньше для уменьшения потерь в гидротрансформаторе.
Получается, сегодня ГДТ является гибридной конструкцией, которая сочетает в себе как гидравлику, так и элементы обычного механического сцепления. Если учесть, что современные моторы высокопроизводительные, неизбежно увеличивается крутящий момент и нагрев жидкости в ГДТ.
Также высоки требования к экономичности автомобилей, то есть любые потери нужно сводить к минимуму. По этой причине максимум нагрузки для передачи момента от ДВС на КПП переложено на блокировку гидротрансформатора.
Неисправности гидротрансформатора и его блокировки

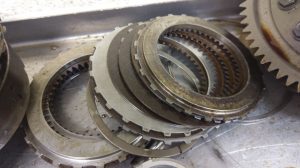

Рассмотрев, на чем основана работа ГДТ и как блокируется гидротрансформатор, не трудно догадаться, что наличие фрикционных накладок (трущихся пар) означает уменьшение срока службы. Более того, указанные фрикционные пары активно изнашиваются с учетом больших нагрузок и раннего срабатывания блокировки.
Также продукты их износа загрязняют сам ГДТ изнутри, еще сильному загрязнению подвержено трансмиссионное масло. Результат — активный износ всех без исключения деталей не только самого «бублика», но и АКПП. Первыми от наличия абразива в масле страдают лопатки колес ГДТ и подшипники, затем выходят из строя прокладки и уплотнители из резины, далее грязное масло повреждает каналы гидроблока АКПП, соленоиды и т.д.
Рекомендуем также почитать статью о том, почему буксует АКПП. Из этой статьи вы узнаете о причинах, по которым происходит пробуксовка коробки автомат.
Если просто, основным источником загрязнения жидкости ATF в современных автоматах является именно гидротрансформатор. Хуже всего, если конструктивно материал фрикционных накладок блокировки приклеен к основе. Это значит, в результате неизбежного износа в масло попадает не только абразив, но и частицы клея. Клейкая основа загрязняет масло еще быстрее.
Становится понятно, что «бублик» с изношенными элементами блокировки нужно менять или проводить его ремонт, причем во многих случаях уже к 100-150 тыс. км. Именно по причине того, что у старых АКПП блокировка срабатывала редко или ее не было изначально, интервалы замены масла были большими, также впечатляющим оказывался и ресурс самой АКПП и ГДТ. О современных аналогах, к сожалению, этого сказать нельзя.
Чем чревата езда без блокировки гидротрансформатора
Итак, не трудно догадаться, что активная эксплуатация авто с неисправной блокировкой ГДТ может обернуться целым рядом более серьезных проблем или даже выходом всей АКПП из строя.
Как правило, в современных АКПП гидротрансформатор блокируется на всех передачах, за срабатывание отвечает электроника и отдельный клапан, который регулирует силу прижатия. Как уже говорилось выше, частичная блокировка включается даже при плавном разгоне.
Если машину разгонять резко, блокировка ГДТ сработает практически сразу. Пока автомобиль новый, такая работа «бублика» позволяет обеспечить хорошую разгонную динамику наряду с высокой топливной экономичностью.
Однако в дальнейшем неизбежен износ накладок блокировки, причем происходит это быстро. С одной стороны, можно часто менять масло в АКПП, чтобы свести к минимуму загрязнения самой коробки. Это эффективный способ, однако на интенсивность износа накладок он никак не влияет.
Фактически, к ста тысяч километров накладки изношены, блокировка перестает быть плавной, машина дергается при ее срабатывании, продукты износа выделяются все активнее и активнее, засоряется клапан (соленоид) блокировки гидротрансформатора, загрязнение масла и рывки еще больше усиливаются. В худших случаях автомат переключается с ударами, коробка толкается и сильно пинается. Результат — сильные повреждения самой АКПП.
Становится понятно, что кроме банального перегрева масла в АКПП по причине неработающей блокировки ГДТ, также износ накладок блокировки приведет к скорому выходу коробки-автомат из строя. В подобной ситуации дешевле и правильнее заменить или отремонтировать сам гидротрансформатор при появлении первых признаков неисправности, чем менять или капитально ремонтировать всю АКПП.
Рекомендуем также прочитать статью о том, для чего необходим сальник гидротрансформатора АКПП, какие неисправности связаны с данным элементом, а также как заменить сальник гидротрансформатора.

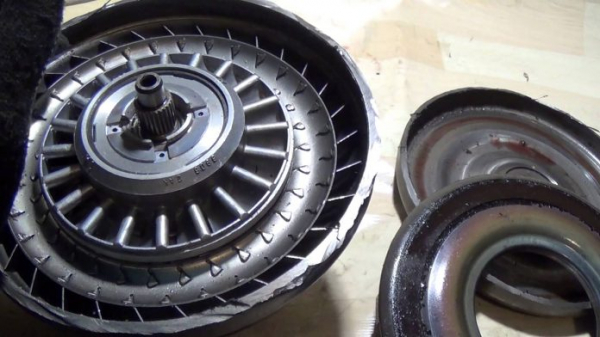

С учетом того, что ремонт гидротрансформаторов доступнее по цене, чем замена «бублика», такой вариант намного более востребован и распространен. При этом ремонт нужно доверять опытным специалистам, так как корпус ГДТ для выполнения работ нужно резать, затем устройство разбирают, выполняется дефектовка, замена уплотнительных элементов, фрикционных накладок и других элементов.
По окончании корпус требуется правильно заварить, после чего выполняется балансировка гидротрансформатора. Сварка и балансировка предельно важны, так как от этого напрямую зависит герметичность корпуса и общее качество работы узла. Также ошибки во время ремонта могут привести к выходу не только ГДТ, но и самой коробки или даже ДВС.
Подведем итоги
С учетом вышесказанного становится понятно, что гидротрансформатор на современных АКПП является сложным устройством, которое конструктивно представляет собой гидромуфту с интегрированным фрикционным сцеплением.
При этом срок службы «бублика» зачастую в два раза меньше, чем самой АКПП. Это значит, что если масло в АКПП быстро темнеет, автомобиль расходует больше горючего, появились рывки при разгоне и во время торможения двигателем, тогда высока вероятность поломок ГДТ (не блокируется гидротрансформатор АКПП).
В случае, когда водитель замечает первые признаки неисправностей гидротрансформатора, необходимо выполнять его ремонт или полную замену. В противном случае дальнейшая эксплуатация может привести к серьезным неисправностям самой АКПП.
Напоследок отметим, что увеличить срок службы «бублика» можно только путем щадящей эксплуатации автомобиля, отказа от нагрузок и езды на повышенных оборотах, а также при помощи регулярной и полной замены масла в автоматической коробке передач. Еще предельно важно следить за тем, чтобы коробка-автомат не перегревалась. При необходимости следует установить допрадиатор АКПП для лучшего охлаждения.
