Как диагностировать АКПП

Диагностика АКПП своими руками сложна тем, что причиной одних и тех же симптомов может быть как ненадежный контакт в цепи электронного управления, так и неисправность, обнаружить которую можно только после полной разборки коробки передач. Рассмотрим методы самостоятельной диагностики, а также наиболее вероятные соответствия между симптомами и поломками АКПП.

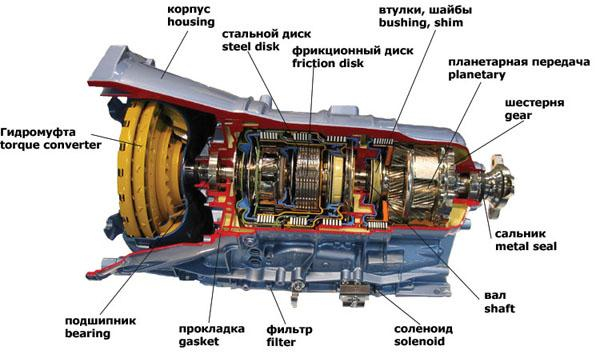

В статье речь пойдет об автоматических коробках передач гидротрансформаторного типа, так как особенности поломок роботизированных КПП и вариаторов заслуживают отдельного рассмотрения.

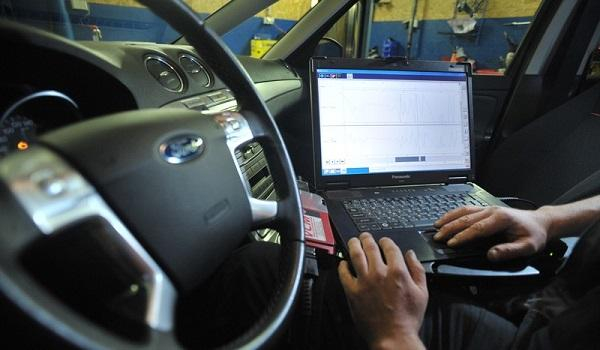

Компьютерная диагностика АКПП

Если на вашем автомобиле установлена АКПП, работой которой управляет электронный блок управления (ЭБУ), то проверку следует начинать с компьютерной диагностики. На многих автомобилях полноценную диагностику можно провести только с помощью дилерских сканеров, заточенных под конкретную марку автомобилей. Зачастую только в памяти этих приборов имеются допуски параметров датчиковой аппаратуры, участвующей в работе АКПП. Сравнивание показаний в реальном времени помогает с большей точностью интерпретировать причину поломки. В большинстве автосервисов вам предложат провести диагностику мультимарочным сканером. Ввиду высокой стоимости, большого смысла в покупке мультимарочника для личного пользования нет.

Своими руками вы можете провести диагностику, используя специальный шнур для подключения к разъему OBD II и программное обеспечение, позволяющее прочитать ЭБУ двигателя и АКПП на вашем автомобиле. К примеру, для диагностики автомата на авто производства VAG-Group вам потребуется адаптер VAG-COM KKL и оригинальное либо взломанное ПО. Целью компьютерной диагностики АКПП является поиск кодов неисправностей, записывающихся в память ЭБУ при самодиагностике и обнаружении некорректной работы тех либо иных устройств. Проблем с поиском расшифровки кодов неисправности у вас возникнуть не должно.

Если по поисковому запросу по конкретной модели авто информацию найти не удается, ищите расшифровки по модели АКПП. Очень часто одни и те же автоматические коробки передач устанавливаются на автомобили совсем несвязанных между собой концернов.

Не спешите делать заключение

Коварство компьютерной диагностики в том, что ошибка может возникнуть не вследствие механического износа внутри КПП, а по причине плохого контакта либо окислов в разъемах электропроводки. Поэтому перед снятием и разборкой АКПП необходимо проверить жгут проводки и разъемы. Окислы, надламывание проводов вполне могут стать причиной пинков, задержек при переключении либо активации аварийного режима АКПП. Методы проверки проводки своими руками:

визуальный осмотр на предмет наличия окислов, целостности проводки, соединений;с помощью мультиметра. Если вы знаете, как пользоваться мультиметром, то без труда сможете проверить провода на обрыв. Также с помощью прибора можно проверить наличие и величину напряжения на тех либо иных контактах блока управления;с помощью галогенной лампы и безопасного выключателя. Проверяя электропроводку без нагрузки, мы можем лишь определить наличие либо отсутствие разрыва в цепи. Но качество контакта, влияющее на сопротивление в цепи, проверить таким способом невозможно. Для полноценной проверки на один конец проводки в жгуте подается напряжение, а на втором конце к проводу подключается галогенная лампа. Если лампа будет светить тускло, значит, провод надломлен либо окислен в местах соединений. Учтите, что мощность лампы и длительность проверки должны быть таковыми, чтобы провода не грелись и не плавились. Подобный метод диагностики своими руками показан на видео.

Случай из практики

Если вы хотите проверить АКПП своими руками, обязательно разберитесь в принципе работы автоматической коробки передач и связи ЭБУ АКПП с системами, задействованными в работе двигателя автомобиля. В качестве поучительного примера приведем случай с Volkswagen Passat B5 и АКПП 5HP19 от ZF. Признаки неисправности АКПП вполне типичны – рывки при переключении передач. После неудачной диагностики специалисты приговорили КПП к капитальному ремонту (замена пакетов фрикционов, ремонт «бублика», замена гидроблока), но результата дорогостоящий ремонт АКПП не дал. Как позже оказалось, проблема скрывалась в некорректных показаниях расходомера воздуха. Суть дела в том, что для обеспечения плавности хода 5HP19 необходимо понимать расчетную величину нагрузки на мотор. Показания ДМРВ и ДПДР часто используются АКПП для выбора корректного временного интервала между переключениями передач, поэтому неисправности датчиков могут влиять на работу коробки передач (https://www.youtube.com/watch?v=3JIsL5Euys0).

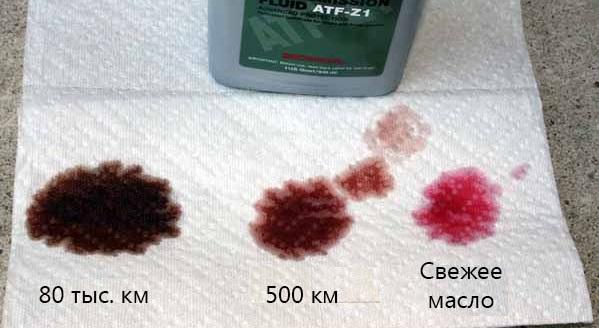

Состояние масла

Любая жидкость ATF имеет ресурс, сроки замены трансмиссионного масла прописывает производитель КПП. Особенно чувствительны к срокам замены современные АКПП, в которых для улучшения динамических характеристик и меньшего расхода топлива блокировка гидротрансформатора происходит раньше, чем в АКПП старого образца. Это приводит к попаданию в масло большего количества фрикционной пыли, которая забивает каналы в гидроблоке, выступает в качестве абразива, повреждая рабочие поверхности соленоидов, клапанов.

Черное масло свидетельствует о том, что его долго не меняли. Горелый запах говорит о том, что происходит перегрев фрикционных элементов. Чрезмерно загрязненный фильтр приводит к падению давления масла, что на поведении автомобиля отображается толчками при переключении передач (чаще на холодную).

Основные неисправности и их симптомы

Симптомы / характерные особенности.	Возможные причины поломки.
Из коробки доносится металлический стрекот при работе в режиме холостого хода.	Чрезмерный износ фрикционных дисков, одного из барабанов либо гидротрансформатора.

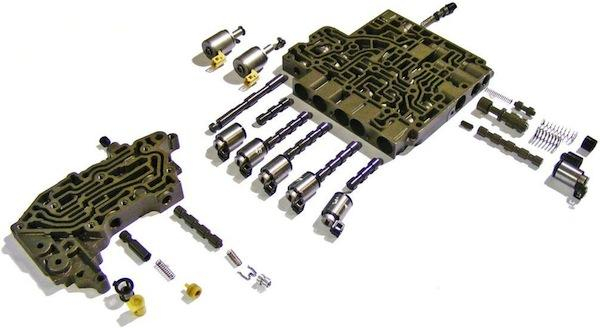

Пинки, рывки при переключениях вследствие недостаточного давления масла в магистралях.	Засорение каналов гидроблока продуктами износа фрикционных дисков.Низкий уровень масла.Наличие подсоса воздуха во всасывающем трубопроводе (часто при этом масло в АКПП пенится).Подклинивание клапана сброса избыточного давления жидкости ATF.Износ сальников, уплотняющих втулок.Забит фильтр очистки масла.Износ масляного насоса.
Масло приобрело коричнево-белый цвет, изменило консистенцию. Наблюдаются пробуксовывания, толчки.	Попадание внутрь АКПП воды.
Коробка автомат работает только на холодную. После прогрева начинается пробуксовывание (вплоть до полного обездвиживания автомобиля).	Изношенные фрикционные диски пакетов или/либо фрикцион ГДТ.Потери давления жидкости ATF (после прогрева масло становиться жиже, поэтому маслонасосу тяжелее нагнать давление).Износ маслонасоса.
Потеря динамических характеристик автомобиля (именно вследствие пробуксовывания АКПП), запоздалое переключение передач.	Выход из строя гидротрансформатора.

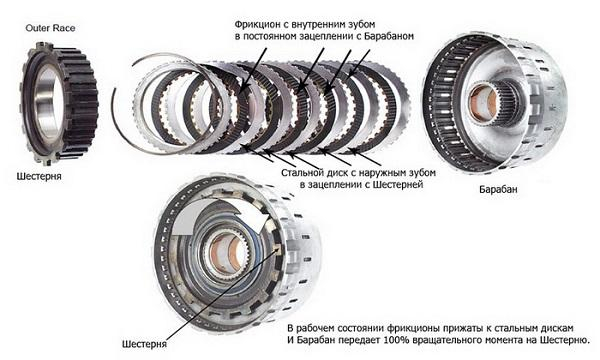

Толчки при смене передач.	Износ пакетов фрикционов.Старое масло с большим количеством продуктов износа, препятствующее нормальной работе гидроблока.Износ элементов гидроблока.Износ либо неправильная регулировка тормозной ленты.
Машина начинает движение при переводе селектора в положение «N»	Проблема в подклинивании сцепления (поршня) какой-либо из муфт.Сцепление фрикционных и стальных дисков вследствие долгой пробуксовки и высокой температуры.
При переключении селектора в положение D или R происходит ощутимый толчок, но автомобиль не движется.	Проблема в работе гидротрансформатора.Слишком низкий уровень масла.Малое давление масла, причиной чего может стать износ маслонасоса, негерметичность магистралей либо забитый фильтр.
КПП никоим образом не реагирует на смену положения селектора.	Неисправность ГДТ.Поломка мехатроника (гидроблока).Полностью забитый фильтр.Критически низкий уровень масла.Износ поршней, манжет пакетов.Неисправность ведущей шестерни маслонасоса.Чрезмерный износ пакетов фрикционов.
Постоянный вой, гул либо вибрации, усиливающиеся с набором скорости.	Проблема с ГДТ.Износ сателлитов дифференциала.
Включается только 3-я скорость (возможно, периодически)	В процессе самодиагностики системой управления была обнаружена неисправность. Для сохранения автоматической коробки передач ЭБУ переводит ее в аварийный режим.

С чего стоит начать

Правильная диагностика АКПП любого автомобиля начинается со сбора информации. Часто те либо иные модели коробок имеют характерные проблемы – «болезни», симптомы и решение которых хороши известны. Также не следует пренебрегать визуальным осмотром. Если конструкцией не предусмотрен щуп для проверки уровня масла, а в местах стыков АКПП с двигателем, в месте крепления поддона либо входа жгута проводки наблюдается большая течь, то вполне вероятно, что причиной толчков, пробуксовываний является недостаток жидкости АТФ или потеря давления в системе.

Если в процессе диагностики в электронной части проблем не было обнаружено, то дальнейшая дефектовка состояния гидроблока, фрикционов, ГДТ и ремонт АКПП возможны только после снятия и полного разбора коробки передач. Если у вас недостаточно слесарных навыков и теоретической подкованности, то ремонт АКПП руками специалиста будет всегда результативней.
