Как отремонтировать дизельные форсунки самому

Хорошо известно, что одним из наиболее уязвимых элементов системы питания дизельного двигателя являются топливные форсунки. Если в процессе эксплуатации силовой агрегат постепенно начинает расходовать лишнее дизтопливо, уменьшается тяга, выхлоп становится дымным и т.д., тогда в этом случае, как правило, требуется диагностика и ремонт дизельных форсунок.

Если дизельный двигатель относительно простой (c кулачковым ТНВД), целый комплекс работ можно выполнить в условиях гаража своими руками. Более современные агрегаты на солярке оснащаются сложными системами впрыска горючего (например, Common Rail).

Рекомендуем также прочитать статью о том, что такое двигатель CRDi с системой непосредственного впрыска дизтоплива Common Rail. Из этой статьи вы узнаете об особенностях обслуживания, основных преимуществах и недостатках моторов данного типа.

Ремонт топливных форсунок дизельных двигателей с прямым впрыском или даже их простая очистка от загрязнений может оказаться достаточно сложной процедурой. При этом у многих владельцев дизелей по разным причинам не всегда есть возможность добраться до профессионального автосервиса.

Далее мы поговорим о том, как можно сделать ремонт форсунок дизельных двигателей самому, а также в каких случаях и какое оборудование для ремонта дизельных форсунок может понадобиться.

Принцип работы дизельных форсунок и частые неисправности

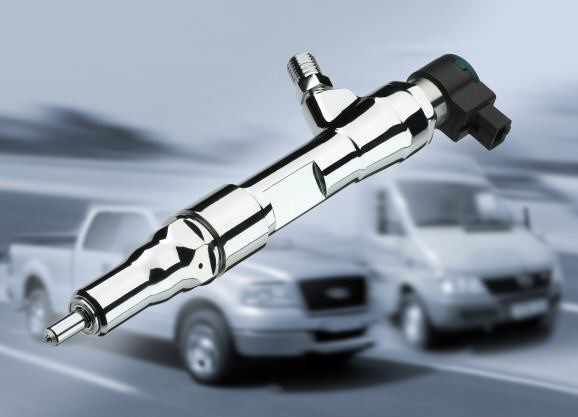

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

• топливный насос высокого давления ТНВД;
• насос-форсунки сами сжимают и впрыскивают топливо;
• в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Рекомендуем также прочитать статью о том, как очистить и отрегулировать дизельные форсунки своими руками. Из этой статьи вы узнаете об особенностях диагностики, очистки, регулировки и настройки качества распыла дизельных форсунок.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ. Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла.

Ремонт дизельных форсунок своими руками

В ряде случаев ремонт насос форсунок своими руками, восстановление форсунок Делфи или Бош, а также работы с элементами Common Rail потребуют специального оборудования. Такое оборудование зачастую отсутствует в гаражных условиях, то есть ремонт лучше производить в специализированном сервисе.

Что касается необходимости отремонтировать механические форсунки, с такой работой можно справиться самостоятельно, имея необходимые запчасти и минимум инструментов. Давайте рассмотрим этот процесс.

Начнем с того, что неплотное прилегание иглы к седлу распылителя в ряде случаев обусловлено возникновением бокового усилия, которое появляется в зависимости от степени износа нажимного штифта в области направляющего отверстия. Параллельно также следует учитывать износ указанного отверстия (проставки).

Под воздействием бокового усилия конус иглы в момент прижимания к седлу будет прилегать к одной стороне седла сильнее по сравнению с другой стороной. В результате как седло, так и конусный оконечник иглы подвергается неравномерному износу, форма меняется с круга на овал. Нормального прилегания в таких условиях добиться не удается, форсунку нужно восстанавливать.

1. Для устранения неисправности потребуется снять форсунки, отвернуть гайку распылителя и заменить распылитель. При этом зачастую также нужно произвести замену нажимного штифта и проставки. Параллельно осуществляется развертка или замена прижимной пружины.
2. Перед началом работ важно знать, что устройство форсунки не предполагает наличия уплотнителей, то есть максимально плотная подгонка соединяемых деталей и герметизация возможны благодаря высокому качеству обработки сопрягаемых поверхностей.
3. Также отметим, что игла распылителя перемещается в направляющем канале, причем отверстие имеет небольшой зазор. Этот зазор также не имеет уплотнений, то есть лишнее дизтопливо внутри форсунки попадает в место нахождения пружины.
4. Для сохранения подвижности иглы реализован специальный канал обратного слива, что позволяет удалить лишнее дизтопливо, которое далее возвращается по системе «обратки» в топливный бак.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы.

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

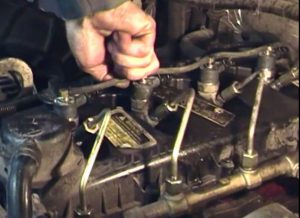

• После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
• Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т.д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

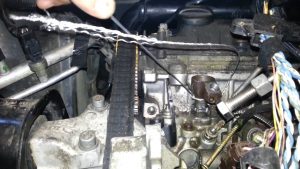

• Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
• После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
• Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки. Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

• Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

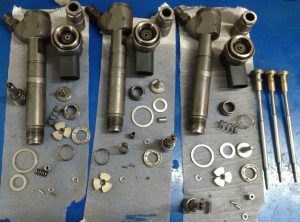

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Проверка снятых форсунок

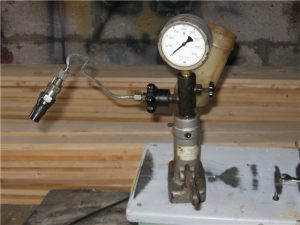

Прежде всего, после снятия форсунки нужно продиагностировать. Для этого необходим проверочный стенд или прибор для проверки. Главными параметрами оценки является точность срабатывания при нужном давлении, равномерность подачи топлива и правильная форма факела распыла, а также герметичное закрытие.

• Получается, впрыск должен происходить только при определенном показателе давления. Не допускается отклонение в большую или меньшую сторону. До начала впрыска не должно быть вытекания горючего (форсунка не должна переливать).
• Также после впрыска в полостях каждой форсунки давление должно сохраниться для сброса лишнего дизтоплива через обратку в бак.
• Что касается формы факела, оптимальной можно считать форму ровного конуса, то есть без кривых отклонений в какую-либо сторону.
• Само горючее не должно лить струей или капать, так как качественный распыл предполагает подачу горючего исключительно в виде распыленного тумана.

Параллельно во время проверки следует обратить внимание на звук во время срабатывания форсунки. Без надлежащего опыта стразу определить проблемную деталь будет сложно, но путем сравнения звука работы заведомо исправной форсунки с остальными можно быстрее обнаружить проблемный элемент.

Как разобрать дизельную форсунку для ремонта

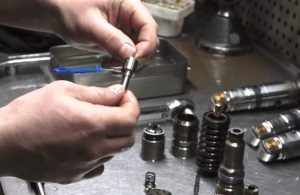

Итак, после диагностики на проверочном стенде следует отделить дефектные форсунки, после чего можно приступать к их ремонту. Для того чтобы раскрутить элемент, не рекомендуется использовать ключи рожкового типа. Для этой задачи хорошо подойдет накидной ключ, который обеспечивает плотный обхват всех граней на гайке.

Дело в том, что рожковым ключом можно зализать грани на гайке, также на некоторых форсунках указанные гайки изначально хрупкие, то есть могут попросту треснуть при неравномерном давлении на грани. Проблема осложняется тем, что в продаже найти гайки отдельно бывает очень затруднительно.

Для правильной разборки форсунку нужно вставить в накидной ключ, далее ключ следует зажать в тиски. Теперь можно откручивать гайку, воспользовавшись накидной головкой. После того, как гайка немного сдвинулась, дальнейшее откручивание следует производить от руки.

Гайка может выкрутиться сразу, причем вместе с прикипевшим к ней распылителем. Если это произошло, тогда распылитель следует отмочить в составе для отворачивания закисших болтов и гаек (например, WD-40). Затем его аккуратно выстукивают из гайки.

• Для снятия распылителя гайку нужно положить на пластину из алюминия, в которой выполнено сквозное отверстие. Указанное отверстие должно иметь диаметр, который будет немного больше диаметра распылителя. Саму пластину размещают на «губах» открытых тисков.
• Теперь на торцевую часть распылителя нужно приставить стержень из меди или алюминия, после чего легким постукиванием по такой надставке выбить распылитель. После снятия распылителя все элементы потребуется тщательно очищать от нагара и отложений. Делать это можно при помощи щетки с мелкой стальной щетиной.
• Также для очистки необходимо использовать карбиклинер. Если такого очистителя нет, тогда промывать детали от нагара можно в чистой солярке или ацетоне. Завершающим этапом промывки является ополаскивание гайки, корпуса форсунки и распылителя в чистом дизтопливе.
• Для просушивания рекомендуется использовать сжатый воздух из компрессора. Такой подход позволяет удалить мелкий мусор из стыков соединяемых деталей, а также исключает попадание частиц ворса при обтирании ветошью.
• Далее можно переходить к установке нового распылителя и сборке форсунки. Сначала все элементы закручиваются от руки, после чего затяжка производится при помощи накидного ключа. Отметим, что на начальном этапе не следует сильно затягивать гайку, так как не исключена необходимость разобрать устройство еще раз.
• Теперь собранную форсунку с новым распылителем потребуется заново проверять на стенде. Если элемент начал работать исправно (своевременно открываться, качественно распылять горючее, герметично закрываться, нормально скидывать горючее в обратку и т.д.), тогда можно будет окончательно затянуть гайку, отложить форсунку в строну и далее установить деталь на двигатель.

Во время финальной сборки форсунки важно учесть, что накидная гайка распылителя затягивается с определенным усилием при помощи динамометрического ключа (момент затяжки указан в руководстве по эксплуатации и ремонту конкретного ДВС). Также перед началом затяжки понадобиться закрыть отверстия отмытой и проверенной форсунки специальными колпачками.

Как правило, сразу после замены одного распылителя элемент редко начинает работать исправно, так как форсунка обычно демонстрирует срабатывание при сниженном или повышенном давлении, распылитель переливает горючее и т.д. Это говорит о том, что нужна дополнительная регулировка.

• Для того, что срабатывание происходило при необходимом давлении, нужно правильно подобрать регулировочную шайбу. Регулировка производится путем изменения толщины шайбы. Если давление срабатывания ниже, тогда необходимо ставить более толстые шайбы, если же давление впрыска боле высокое, ставится шайба меньшей толщины.
• Для точного подбора необходимо заранее иметь несколько регулировочных шайб, а также микрометр для замера толщины шайб. Добавим, что для увеличения давления срабатывания  дизельной форсунки на показатель в 10 кг. на сантиметр, регулировочная шайба должна быть толще на 0.1 мм. Соответственно, уменьшение давления возможно путем установки шайб меньшей толщины.
• Что касается диаметра, данный показатель устанавливаемых регулировочных шайб должен быть таким же, как и у тех, что стояли на форсунках изначально. Шайбы должны быть изготовлены из прочной стали, так как материал определяет долговечность их работы.

Добавим, что после разборки форсунки можно столкнуться с тем, что регулировочные шайбы дополнительно имеют отверстия. Если стоят именно такие шайбы, тогда менять их на шайбы без отверстий нельзя. Если же штатно устанавливаются шайбы без отверстий, тогда для регулировки можно ставить любой тип шайб. Главное, чтобы соответствовал диаметр.

Еще необходимо учитывать, что во время регулировки желательно настраивать давление впрыска немного больше (на 10-15 кг. на сантиметр) от того показателя, который заявляет производитель форсунок и двигателя в руководстве по эксплуатации. Дело в том, что после установки на двигатель детали усаживаются и прирабатываются (конус иглы «притирается» к конусу седла замененного распылителя, немного просаживается  регулировочная шайба и т.п).

Отметим, что наиболее качественной регулировкой при помощи регулировочных шайб можно считать такой показатель, когда фактическое давление не отличается от рекомендуемого производителем более чем на 5 или максимум 10 кг/см.

Добавим, что регулировка также должна учитывать и то, что в самом топливном насосе высокого давления может быть износ плунжеров. Это значит, что если насос выдает сниженное давление, тогда правильнее немного снизить давление впрыска (на 5-10 кг. на сантиметр).

Обратите внимание, данная процедура может оказаться эффективной не во всех случаях. Например, для ТНВД роторного типа необходимо обязательно настраивать точное давление впрыска для каждой форсунки.

Еще одной особенностью того, что после установки нового распылителя  форсунка льет топливо, может оказаться:

• затвердевание в распылителе заводской смазки-консерванта;
• изношена пружина или возникли проблемы с нажимным штифтом;

Первый случай встречается крайне редко, так что сразу переходим ко второму. После разборки форсунки следует осмотреть указанные элементы на предмет выработки. Обычно дефекты хорошо заметны при визуальном осмотре. Если дело в пружине, тогда элемент можно развернуть, но такое решение временное. Это значит, что нажимную пружину и другие части лучше сразу менять на новые аналоги.

После того, как форсунки собраны и качественно отрегулированы, их можно ставить обратно на двигатель. Перед установкой следует помнить про уплотнительные кольца форсунок. Прежде всего, их нужно обязательно менять на новые после каждой затяжки форсунок с рекомендуемым усилием.

Другими словами, если форсунки затягивались, но затем по какой-либо причине снова снимаются, повторно использовать уплотнительные кольца настоятельно не рекомендуется. Причина проста — после затяжки происходит обжимание колец, они теряют свою форму и т.д.

Еще полезно знать, что кольца обеспечивают не только герметичность соединения, но и препятствуют перегреву форсунки. Уплотнители выступают своеобразным барьером, не позволяя передаваться избыткам тепла от ГБЦ на форсунки. Получается, от качества колец будет зависеть степень и скорость коксования форсунок в условиях нагрева.

Обратная установка форсунок на двигатель

После того как кольца-уплотнители были установлены, резьбу форсунок нужно дополнительно смазать небольшим количеством графитной или медной смазки.

• Следующим шагом становится вкручивание форсунки, при этом исключительно от руки, а не ключом. Если одна из форсунок не «идет» от руки, тогда резьбу в ГБЦ нужно дополнительно очистить. Во время вкручивания форсунку надо точно расположить по резьбе. Главная задача состоит в том, чтобы не повредить резьбу в головке двигателя.

Если от руки форсунка не вкручивается, тогда для правильной установки следует аккуратно выкрутить ее обратно, после чего повторить попытку. Конечная затяжка при помощи динамометрического ключа производится только тогда, когда форсунка будет полностью вкручена по резьбе в отверстие рукой. Также необходимо в обязательном порядке соблюдать рекомендуемый момент затяжки.

• Завершающим этапом является присоединение к форсункам и насосу магистралей высокого давления. Как уже говорилось выше, трубки должны быть помечены, чтобы исключить ошибки при сборке. Перед установкой трубки желательно еще раз промыть изнутри чистым дизтопливом.

Параллельно вместе с трубками необходимо правильно установить фиксирующие пластинки, которые удерживают трубки, исключая их вибрации. Если допустить ошибки при установке пластин, тогда сильные вибрации станут причиной растрескивания и быстро выведут трубки высокого давления из строя.

• Далее необходимо избавиться от завоздушивания топливной системы, после чего двигатель можно заводить. Чтобы удалить воздух может понадобиться совершить целый ряд действий, что будет зависеть от конкретного случая и типа ТНВД.

Иногда бывает достаточно прокрутить двигатель стартером или воспользоваться насосом ручной подкачки, после чего топливо без пузырьков воздуха начинает выходить из трубок высокого давления. Также могут потребоваться дополнительные манипуляции с откручиванием корпуса топливного фильтра. Отметим, что наиболее сложной ситуацией является удаление воздушных пробок из самого ТНВД.

Советы и рекомендации

Как видно, ремонт механических дизельных форсунок вполне может быть выполнен самостоятельно.

• Что касается Common Rail и различных электромеханических устройств подобного типа, для их проверки и ремонта необходимо иметь более сложное оборудование.
• Также следует заранее убедиться, нужно ли прописывать форсунки после ремонта. Дело в том, что для нормального взаимодействия электронного блока управления и форсунок может возникнуть необходимость заново прописать их в память блока.
• Еще хотелось бы выделить, что при выборе регулировочных шайб перед началом ремонта необходимо убедиться в качестве изготовления данных элементов.

Что касается уплотнительных колец, визуально для различных моделей авто они могут быть похожими. При этом важно помнить, что даже незначительные отклонения в сотые доли миллиметра по ширине и диаметру приведут к тому, что герметичности не будет. Данное утверждение справедливо и применительно к уплотнительным кольцам на топливных магистралях, которые активно используются в конструкции многими производителями дизельных моторов.

Напоследок хотелось бы отметить, что распылители, кольца, шайбы, пружины и другие элементы лучше всего приобретать только в авторизованных точках продажи. Оптимально не экономить на стоимости запчастей, то есть сразу покупать качественные изделия известных мировых производителей.
