Как работает иммобилайзер автомобиля

Немудрено, что кража настолько ценного имущества, как автомобиль – довольно частое явление. Рассмотрим одну из систем, препятствующих угону вашего ТС. Иммобилайзер: что это, каково устройство системы и принцип работы.

Штатный иммобилайзер – это тот базовый уровень, с которого начинается защита любого транспортного средства. Подобной системой комплектуется большинство современных автомобилей.

Каждый владелец по своему желанию может дооснастить охранную систему своего авто, установив устройство своими руками либо с помощью профессионалов.

Виды

Согласно принципиальным конструктивным особенностям, подобные системы можно разделить на следующие типы:

Контактный. Для активации/деактивации специальная метка на ключе либо на отдельном брелке должна быть вплотную поднесена к считывателю. Это не только требует от водителя дополнительных манипуляций, что уменьшает комфорт от эксплуатации, но и позволяет угонщикам без труда определить месторасположение устройства. Постановка на охрану в первых устройствах такого типа происходила посредством замыкания секретным ключом определенных контактов, что размыкало жизненно важные для движения цепи бортовой сети. Существовали вариации, в которых блокировка/деактивация требовала ввода определенного цифрового кода либо нажатия секретной кнопки, установленной в потаенном месте вблизи водителя.Бесконтактные устройства либо транспондерная технология (Transmitter + Responder). В основе таких иммобилайзеров расположен электронный чип с постоянной памятью. Системы, в свою очередь, подразделяются на два типа:

большого радиуса действия. Такое устройство работает по принципу электрического взаимодействия;малого радиуса действия. В основу положен принцип магнитного взаимодействия. Передача сигнала происходит на частотах близких к 125 kHZ. Такое устройство не требует обособленного источника питания, поэтому радиус охвата сигнала очень невелик (порядка 1-14 см).

CryptoTransponder

Код в таком типе исполнения записан шестнадцатеричной системой исчисления и состоит из 32 символов. Хитрость системы заключается в том, что код для распознания «своего» ключа постоянно видоизменяется.

Первые иммобилайзеры имели постоянный код, что значительно упрощала работу угонщикам. Современный сложный алгоритм видоизменения криптозащиты требует от грабителей значительно большего количества навыков и более дорогого оборудования.

DID

Согласование сигналов метки в водительском брелке и устройства считывания сигнала происходит посредством динамического идентификационного диалога. Поток зашифрованной информации разделяется и требует выполнения сразу нескольких условий:

метка, то есть брелок, должны быть в зоне видимости устройства;метка генерирует собственный код, который провоцирует считывающее устройство на генерацию случайного числа;метка принимает это число, преобразовывая его в код (используется нелинейный алгоритм). Считыватель проделывает аналогичную операцию;совпадение кодов приводит к деактивации охранной системы.

Способы обездвиживания ТС

К обособленному типу можно отнести погружаемый иммобилайзер, который располагается в баке и при необходимости блокирует работу бензонасоса. Но на схему активации принципиального влияния это не оказывает.

Теперь рассмотрим, каким образом Immobilizer вмешивается в работу автомобиля.

Способ контактного воздействия. Такое устройство предполагает механическое воздействие на определенные электрические цепи автомобиля. В машине устанавливается обычное реле (либо аналогичный по принципу действия механизм), который при подаче сигнала размыкает определенные цепи. Блок управления охранной системой включен в бортовую сеть через обычную проводку. Другой тип проводного соединения предполагает передачу сигнала посредством передачи кодированных сигналов по однопроводным линиям (цифровой шине).Бесконтактный способ. В цепь электрической сети включен прерыватель, который связан с иммобилайзером дистанционно. Конструктивно прерыватель напоминает реле, в которое встроен дешифровщик. Блок управления охранной системой генерирует сигнал по сети автомобиля, который расшифровывается в прерыватели. Таким образом, последний получат сигнал для постановки либо снятия автомобиля с охраны. Особенность такого устройства в том, что в машине может быть установлено множество прерывателей. Блоку управления иммобилайзером безразличен факт месторасположения и количества.

Уловка для угонщиков

Возможность программной настройки электронного «стража» позволяет угонщику завести двигатель и преодолеть некоторое расстояние (обычно – это пару сотен метров). После этого охранная система заблокирует дальнейшую возможность для передвижения. Теперь угонщик, уже успевший покинуть место стоянки автомобиля, скорее всего, обездвижен на оживленной полосе движения. Теперь он находится в неблагоприятное для себя ситуации. Привлекать внимание окружающих, пытаясь деактивировать систему – откровенно рискованное занятие.

Устройство

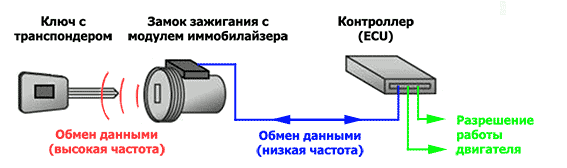

Теперь мы сможем без труда унифицировать принципиальную схему работы электронного «охранника» большинства современных авто. Имеем следующие компоненты:

Reader – считывает код ключа. Последний может быть обычным ключом, внутри которого расположен чип, так и системой бесключевого доступа (на фото);блок Immobilizer, который получает код от считывателя и хранит в себе память о «своих» ключах;если «одобрение» блока было получено, сигнал передается через цифровую шину к электронному блоку управления (ECU);для программирования новых ключей или диагностики блок иммобилайзера посредством CAN-шины либо K-линии (K-line) соединен с диагностическим разъемом автомобиля.

Схема расположения компонентов зависит от конкретной марки авто. К примеру, во многих Toyota блок электронного «охранника» и Reader соединены в общем корпусе. В Mazda считыватель кода может быть встроен в ECU. Для того что узнать, как работает иммобилайзер в автомобиле, обратитесь к мануалу по эксплуатации и ремонту.

Уязвимые места

Понимая принципиально устройство, мы без труда определим недостатки системы:

диагностический разъем, который обычно располагается в легкодоступном месте. Через него можно прописать другой ключ, перевести блок управления в аварийный режим, при котором иммобилайзер не будет опрашиваться, перевести само устройство в аварийный режим, а также произвести вычитывание по CAN-шине прописанных ключей для эмуляции. В разъем может быть подключена, называемая на жаргоне угонщиков, «заводка», которая может обойти штатную систему и за 30 с. дописать ключ;заменив ECU и блок иммобилайзера, угонщик получит полный доступ к автомобилю;ретрансляция кода вашего ключа либо кража последнего.

Скрытые опасности

После обслуживания на СТО, в добросовестности сотрудников которого вы не уверены, проверьте количество прописанных ключей. Мошенники, сотрудничая с автосервисом либо определенными мастерами, могут легко «пришить» дополнительный ключ. После этого ваш автомобиль становится легкой добычей для злоумышленников.
