Как работает маслонасос двигателя

Поговорим о сердце любого двигателя внутреннего сгорания – маслонасосе. Именно масляный насос нагнетает давление в системе смазки, позволяя смазывать трущиеся пары, отводить тепло и продукты износа. Рассмотрим принцип работы и устройство шестеренных и роторных насосов регулируемого, а также нерегулируемого типа.

Принципиальные различия в устройстве

На подавляющем большинстве автомобилей установлен нерегулируемый масляный насос. От избытка давления систему смазки предохраняет редукционный клапан, который сбрасывает излишки масла. Современные автомобили все чаще агрегатируются регулируемым масляным насосом. Принудительное изменение производительности масляной помпы позволяет уменьшить механические потери, снизив тем самым расход топлива и количество вредных выбросов. По внутреннему устройству маслонасосы разделяются на шестеренные и роторные.

Принцип работы шестеренного маслонасоса

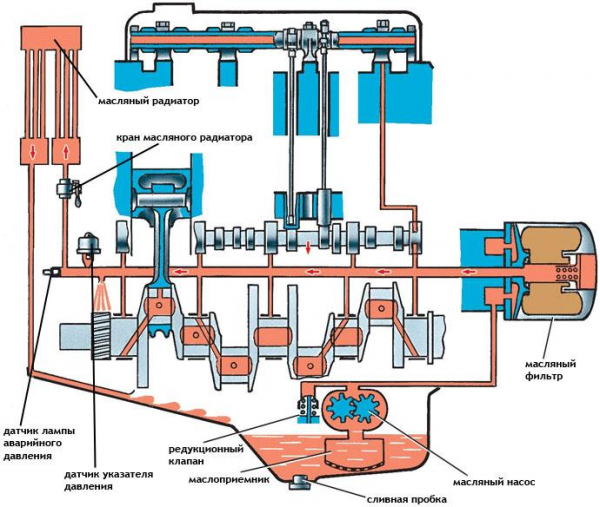

Ведомая шестерня закреплена на оси, а ведущая приводится во вращение приводным валом. Вращающиеся шестерни забирают масло через всасывающий канал, куда оно поступает по маслоприемнику из картера. Далее, масло под давлением поступает в нагнетательную полость, откуда уже распределяется по каналам масляной системы. Именно так работает простейший шестеренный насос.

Производительность маслонасоса напрямую зависит от скорости вращения коленчатого вала. Но повышение давления в системе сверх нормы приведет к выдавливанию сальников и увеличению механических потерь. Поэтому избыток масла стравливается редукционным клапаном, который открывается при превышении расчетного давления. Подробно устройство и принцип работы клапана, позволяющего сбрасывать масло обратно во впускную полость, вы можете изучить из статьи «Редукционный клапан масляного насоса».

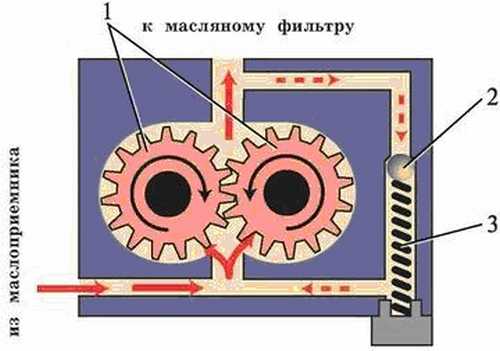

1- заборные шестерни; 2- клапан; 3-запорная пружина.

Виды

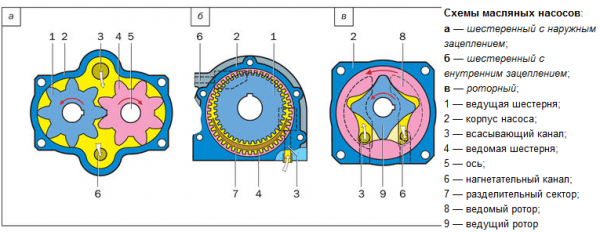

По способу зацепления шестерен помпы для перекачивания жидкостей делятся на агрегаты с внутренним и внешним зацеплением.

Устройство агрегатов с шестерней в шестерни позволяет приводить маслонасос в действие непосредственно от коленчатого вала. Принцип работы способствует уменьшению габаритных размеров корпуса без потери производительности. Поэтому именно нерегулируемые маслонасосы с внутренним зацеплением чаще всего устанавливаются на современные автомобили.

Роторный тип

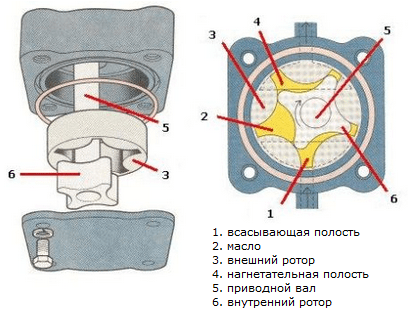

Устройство объединяет в корпусе внутренний (ведущий) и внешний (ведомый) роторы. Моторное масло забирается лопастями ведущего ротора и, проходя через нагнетательную полость, подается к каналам масляной системы двигателя. Выше показано устройство нерегулируемой масляной помпы, поэтому ее принцип работы предполагает наличие редукционного клапана.

Регулируемый насос

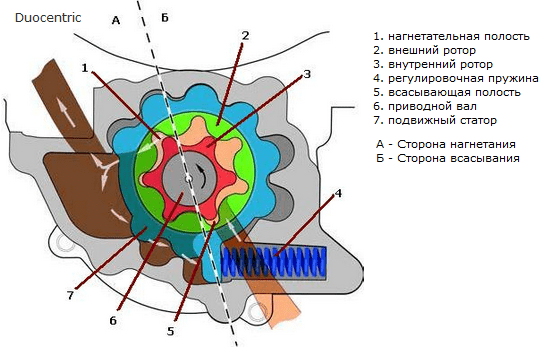

Регулируемый масляный насос роторного типа оснащается подвижным статором и регулировочной пружиной. Вращаясь внутри внешнего ротора, внутренний ротор захватывает из всасывающей полости масло, перенаправляя его под давлением в нагнетательную область. Объем перекаченного масла зависит от скорости вращения внутреннего ротора и от объема полости между внутренним и внешним ротором, который соединен с подвижным статором. Изменяя объем, мы можем регулировать производительность масляного насоса.

Регулировка производительности

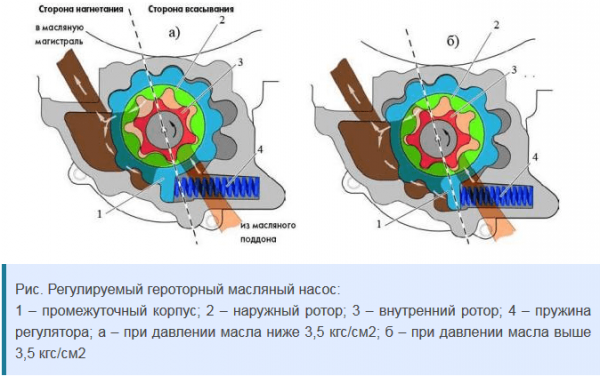

Принцип работы регулировки объема заключается в смещении подвижного статора. В режиме низкого давления пружина регулятора, преодолевая сопротивления масла в нагнетательной полости, задвигает статор (промежуточный корпус) в крайнее положение. Объем полости между наружным и ведомым ротором уменьшается, что приводит к снижению количества перекачиваемого масла.

При повышении оборотов коленчатого вала и возрастании давления в нагнетательной полости масло преодолевает сопротивление регулировочной пружины. Смещение промежуточного корпуса ведет к увеличению зазора между наружным и внутренним роторами. Увеличивается количество перекачиваемого масла и давление в системе.

Особенности работы регулируемого масляного насоса в определенных режимах позволяют на 30% снизить механические потери в сравнении с нерегулируемыми агрегатами. Поскольку насос перекачивает ровно такой объем, который на данном режиме работы необходим для смазывания деталей двигателя, замедляются темпы старения масла.

Шиберные агрегаты

В автомобиле шиберные помпы используются не только для нагнетания смазочных материалов в двигателе, но и в качестве насоса гидроусилителя руля. С точки зрения принципа работы и устройства, интерес вызывают двухрежимные масляные насосы, все чаще устанавливающиеся на двигатели производства VAG-Group (к примеру, Audi, Volkswagen). Устройство рассмотрим на примере маслонасоса с мотора V6 TDI объемом 4.2 л.

Масло нагнетается лопатками, которые при вращении ротора под воздействием центробежной силы прижимаются к рабочей зоне статора. В этом плане принцип работы ничем не отличается от обычного лопастного маслонасоса. Но конструкторы оснастили помпу эксцентриковым поворотным регулирующим кольцом. Также устройство предполагает наличие соленоида, который по команде блока управления двигателем (Engine Control Unite) открывает доступ маслу к регулировочной полости.

Процесс смены режимов

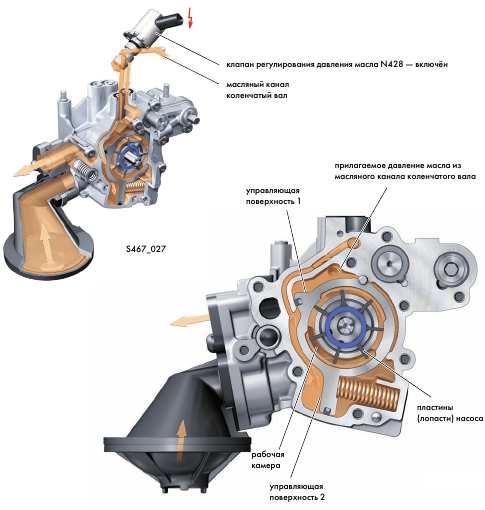

Режим сниженной производительности. ЭБУ замыкает клапан управления давлением на массу, открывая доступ маслу к каналу второй управляющей поверхности. По другому масляному каналу давление масла постоянно воздействует на управляющую поверхность №1. Действующее на обе поверхности давление масла преувеличивает усилие пружины. Регулирующее кольцо поворачивается против часовой стрелки, уменьшая тем самым объем рабочей камеры маслонасоса.

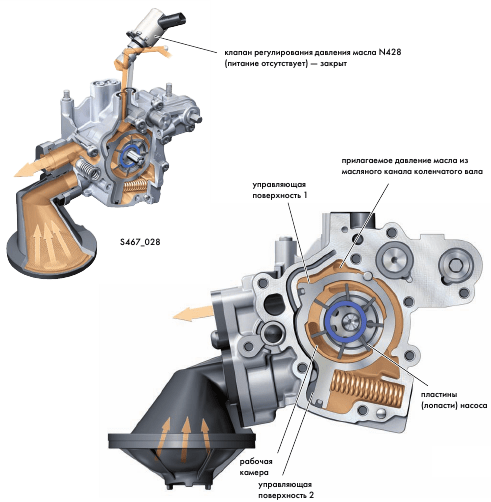

Режим высокой производительности. ЭБУ отключает питание электромагнитного клапана. Масляный канал управляющей поверхности 2 перекрывается, а давление масла действует только на зону 1. Поскольку создаваемого усилия недостаточно для преодоления сопротивления пружины, регулирующее кольцо поворачивается по часовой стрелке и отклоняется от центра. Таким образом, увеличивается объем рабочей камеры и количество перекачиваемого моторного масла. Соответственно, давление в системе также возрастает.

Регулировка производительности осуществляется ЭБУ, который считывает информацию о режиме работе двигателя с ДМРВ (либо ДАД+ДТВ), ДПКВ, ДПДЗ, датчика положения педали акселератора, ДТОЖ, датчика температуры масла. Разумеется, полноценная работа системы невозможна без датчика давления масла, устройство, принцип работы и способы проверки которого мы уже рассматривали. Смена режимов работы происходит при повышении оборотов коленчатого вала выше 2500 об./мин либо при возрастании нагрузки на двигатель (динамичный разгон, буксировка груза).

Вне зависимости от конструкции и принципа работы, выход маслонасоса из строя приведет к серьезным поломкам и необходимости капитального ремонта двигателя. Поэтому полезно знать признаки неисправности и понимать технологию проверки масляного насоса.
