Как сделать сабвуфер своими руками: короб для саба

Как известно, сабвуфер в автомобиле является неотъемлемым элементом для получения качественного, насыщенного и мощного звучания. При этом кроме динамика для сабвуфера, важнейшей частью является короб под саб.

От короба будет зависеть качество звучания, громкость, а также возможность  низкочастотного динамика полноценно «раскрыться» и т.д. В этой статье мы рассмотрим, на что обратить внимание при проектировании, а также как сделать короб под сабвуфер самому.

Короба для сабвуфера: виды и отличия

Итак, определившись с динамиком для саба (обычно это 10-12 дюймовые динамики известных производителей), можно переходить к коробу. Обратите внимание, конструкция короба под саб определяет громкость и качество звучания низких частот. Если просто, неправильно спроектированный короб может «задушить» качественный и мощный сабвуферный НЧ-динамик.

Прежде всего, важно понимать, что существует несколько типов ящиков для сабвуфера (короб саба, корпус саба и т.д.). Если просто, можно выделить:

• закрытый корпус саба;
• бандпас;
• фазоинвертор;

На практике, закрытый ящик означает, что НЧ-динамик устанавливается в герметичный деревянный корпус.  Решение простое, на выходе получаются неплохие акустические показатели, однако КПД снижен.

Если рассматривать бандпас, в этом случае может быть бандпас 4-го  или 6-го порядка. В первом случае, данный тип сабвуфера имеет корпус, который разделен на камеры разного объема. В одной камере стоит сам динамик, а другая получает фазоинвертор, он же воздуховод.  Сабвуфер такого типа получает способность несколько ограничивать частоты, воспроизводимые диффузором.

Сабвуфер, имеющий корпус бандпас 6-го порядка, отличается от аналога 4-го порядка тем, что имеет еще один фазоинвертор и дополнительную камеру. Также бандпас 6-го порядка  делится на два типа: с одним фазоинвертором или двумя, причем один инвертор будет общим для обеих камер. Такой тип короба сложно спроектировать, однако, качество звука и КПД самые высокие.

Фазоинвертор представляет собой сабвуфер, имеющий особую трубку в корпусе. Данная труба отводит воздух, а также способна передать дополнительное звучание, исходящее от задней части НЧ-динамика. Звучит саб в таком корпусе «средне», являясь серединой между закрытым ящиком и бандпасом.

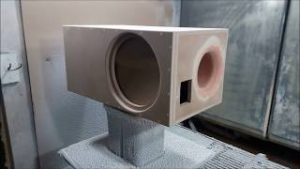

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд  дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе. При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера.

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

• В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку,  электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

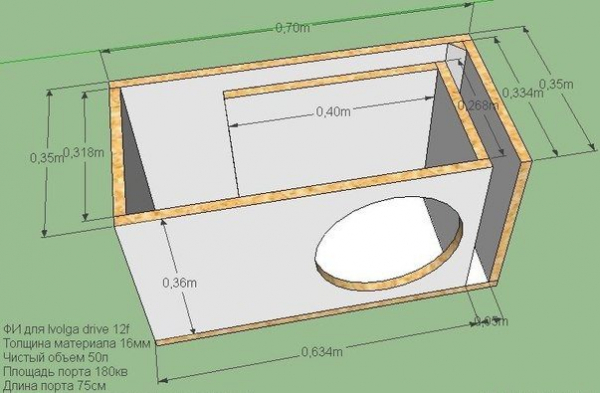

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы,  рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см. Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры.

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы  не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

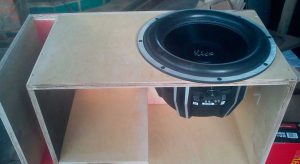

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры  эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

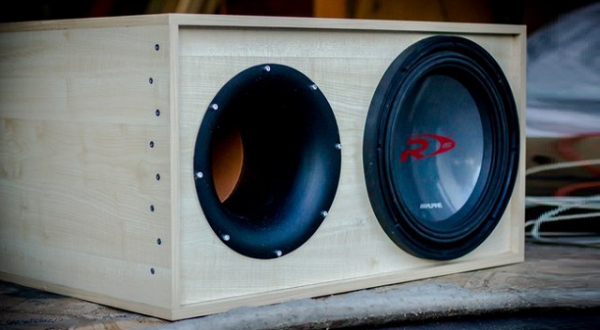

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

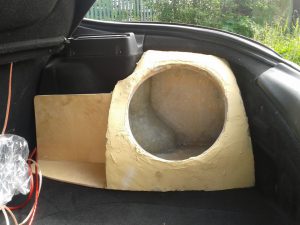

Как сделать сабвуфер «стелс» своими руками

Рассмотрев, как сделать короб своими руками, следует отметить, что не всегда владелец намерен установить объемный ящик в багажнике. По этой причине многие автолюбители интересуются, как сделать сабвуфер «стелс» своими руками.

Хорошо известно, что стелс сабвуфер отличается практичностью, не занимает много места и часто является заводским решением на автомобилях, где в акустической системе использован саб.

Как правило, такой саб стелс ставят во внутренней части крыла. Если установка самостоятельная, можно задействовать нишу под запасное колесо. Минимальный объем ящика для динамика от 10 до 12 дюймов составляет 18 л.

Сразу отметим, качественно сделать и установить сабвуфер стелс сложнее и дороже, чем обычный ящик. Если же необходим исключительно такой вариант, тогда для изготовления и монтажа потребуется:

• НЧ-динамик;
• решетка-гриль для защиты;
• розетка для подключения к усилителю;
• провод для подключения НЧ-динамика к розетке;
• ДСП или многослойная фанера (толщина 2 см);
• немного ДВП, эпоксидный клей, стеклоткань;
• саморезы по дереву, монтажный скотч и полиэтиленовая пленка;
• инструментов нужны отвертка, дрель, лобзик и кисточка;

Определившись с местом установки, нужно разгрузить багажник, снять обшивку багажника в месте установки саба, чтобы получить возможность установить сабвуфер максимально близко к крылу автомобиля.

На начальном этапе на пол в багажнике нужно простелить полиэтиленовую пленку, чтобы защитить внутреннюю обшивку от эпоксидного клея и реализовать крепление для прикручивания задней стенки саба. Затем потребуется скотчем обклеить внутреннюю сторону. Скотч клеится в пару слоев.

Теперь нужно нарезать стеклоткань небольшими отрезками (куски по 20 см в дину и ширину). Далее указанные куски накладываются на малярный скотч, после чего осуществляется проклейка эпоксидным клеем. Стекловолокно лучше класть внахлест, что позволяет избавиться от заметных швов, стыков и т.д.

Далее слои стеклоткани прилепливаются друг на друга, промазывая эпоксидным клеем каждый слой. Основная задача — получить лист толщиной  около 1 см, на что потребуется 4 или 5 слоев.

Затем нужно дать материалу застыть около 12 ч. Если нет желания ждать, можно ускорить процесс сушки при помощи лампы. После того, как материал высохнет, нужно вырезать дно сабвуфера и приклеить его к корпусу. Место стыка можно проклеить эпоксидной смолой или потребуется обработать герметиком.

Основная задача, форма должна быть выполнена так, чтобы не мешать петлям багажника,  то есть самодельный сабвуфер не  должен препятствовать закрытию багажника. Убрав все лишние части, остается из ДСП вырезать боковые стенки, а также верхнюю часть-крышку. Округлую часть можно сделать из фанеры, при этом особых расчетов не потребуется.

Рекомендуем также прочитать статью о том, как подключить сабвуфер в автомобиле. Из этой статьи вы узнаете о способах подключения саба в машине, как подключить саб без усилителя, особенности подключения саба к магнитоле и т.д.

Единственное, чтобы получилась округлая форма, фанеру нужно намочить, согнуть так, как нужно, далее прикрепить и выждать время до полного высыхания. Все листы ДСП нужно проклеивать эпоксидным клеем или использовать герметики, после чего стягивать их саморезами. Что касается короба из стекловолокна, его также приклеивают эпоксидной смолой, а после высыхания смолы для крепления используются саморезы.

Чтобы добиться хорошей герметизации, швы проклеиваются повторно. Наложив эпоксидный клей, конструкцию лучше «нагрузить», положив что-то тяжелое и, тем самым, прижав все стыки друг к другу. Так клей берется лучше, соединения получаются прочнее.

Теперь остается сделать замеры передней панели, после чего ее можно вырезать. После лобзиком вырезается отверстие под динамик. После того, как панель готова, ее прикрепляют к корпусу саморезами.

Чтобы это сделать, по всей внутренней части панели ставятся бруски (расстояние выдерживается немного больше толщины фанеры). Например, 2.5 см от края. Такое решение позволит крепить переднюю часть вверху, снизу, слева и справа. Результат — надежное соединение, особенно с округлой частью.

Завершающим этапом становится вырезание отверстия для розетки, которое делается в торцевой части. По окончании оценивается прочность конструкции. Если необходимо, можно добавить еще слоев эпоксидного клея и стекловолокна на изогнутую часть.

Если конечный результат удовлетворительный, тогда можно ставить розетку, подключать в ней динамик, однако не прикручивать. В качестве финишной отделки можно обтянуть саб карпетом или покрасить его. Вариант с покраской более сложный и трудоемкий, однако конечный результат более эстетичен. Чтобы выполнить покраску, нужно сначала выровнять поверхность.

Сделать это можно при помощи шпатлевки универсального типа. После высыхания остается выровнять поверхность средней, а затем мелкой наждачной бумагой, после чего грунтовать и красить корпус.



Что в итоге

Как видно, решение изготовить корпус для сабвуфера в машину своими руками потребует определенных навыков и инструментов. Однако если все делать правильно, а также использовать материалы хорошего качества, можно получить достаточно мощный саб с хорошим звучанием.

Рекомендуем также прочитать статью о том, как правильно настроить сабвуфер автомобиля. Из этой статьи вы узнаете о базовых настройках саба, а также что нужно учитывать во время настройки и регулировки сабвуфера.

В ряде случаев проще изготовить  пассивный  фазоинвертор своими руками, чем приобретать готовый активный саб или дешевый сабвуфер в закрытом ящике.  Если же необходимо  получить компактное решение, которое готовым найти под большинство марок авто практически невозможно, тогда саб стелс становится наиболее рациональным вариантом.

Напоследок отметим, что после подключения сабвуфера также необходимо выполнить его настройку. Только после правильной регулировки и подстройки саба звучание «раскроется» в полной мере, что позволит в дальнейшем полностью настроить акустическую систему автомобиля.
