Как заставить колеса вращаться: механическая коробка передач

На пути перехода от экипажей на конной тяге к автомобилю с двигателем внутреннего сгорания конструкторы сталкивались со множеством проблем, которые требовали решения. Одной из них стала необходимость совместить диапазоны оборотов мотора и колес. Интервал рабочих оборотов двигателя от 800 до примерно 8000 об/мин. Частота вращения колес до 1500 об/мин. Без введения промежуточного звена такую задачу не решить. В результате работы над решением вопроса совместимости частоты вращения появилась механическая КПП (коробка перемены передач). В России ее впервые применил И.П. Кулибин на своей «самокатной тележке» в конце XVIII в. Несмотря на появление впоследствии более удобных автоматических КПП, механическая коробка передач используется в автомобилях и поныне.

Преимущества и недостатки механической КПП

Коробки передач подразделяются виды: ступенчатые и бесступенчатые. Механическая относится к первому виду. По сравнению с остальными старая добрая «механика» обладает рядом достоинств:

простота конструкции;надежность;ремонтопригодность;самая маленькая потеря мощности при передаче от двигателя к колесам;высокая скорость переключения;невысокая стоимость изготовления.

Благодаря этим качествам механическая КПП остается до сих пор в строю. К недостаткам можно отнести:

необходимость обладания специфическим навыком управления (плавный выжим сцепления);высокая утомляемость водителя при большом количестве циклов трогание-остановка.

Сцепление

Механизм сцепления обязательно входит в устройство всех МКПП. Служит он для прерывания потока мощности от двигателя к коробке передач. Это необходимо сделать для того, чтобы скорости вращения шестерен можно было уравнять при переключении.

В большинстве автомобилей используется сухое однодисковое фрикционное сцепление. Его составные части:

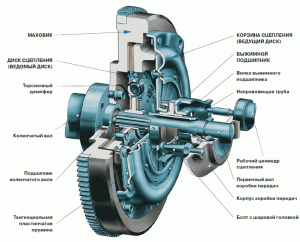

картер сцепления;корзина сцепления с диафрагменной пружиной (она же ведущий диск);ведомый диск сцепления;выжимной подшипник;вилка выключения сцепления;привод выключения (гидравлический или тросовый);педаль выключения.

Принцип работы сцепления: в обычном состоянии оно замкнуто, ведущий и ведомый диски плотно прилегают друг к другу. Размыкает его водитель, нажимая соответствующую педаль. Далее посредством гидравлического или тросового привода воздействие передается на вилку выключения сцепления, которая через выжимной подшипник отодвигает ведомый диск от ведущего, и двигатель с МКПП оказываются разобщенными.

Устройство МКПП

Величина крутящего момента, передаваемого от двигателя приводному валу, должна соответствовать условиям движения. Для ее изменения и служит механическая коробка передач, внутри корпуса которой находятся валы с шестернями. Принцип работы коробки передач прост: изменение величины передаваемого крутящего момента происходит ступенчато посредством перемены пар шестерен, находящихся в зацеплении.

Механическая коробка передач состоит из следующих частей:

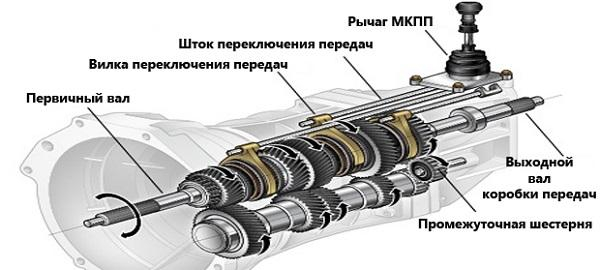

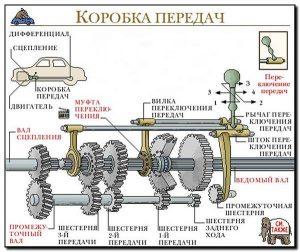

картер КПП — корпус, в котором расположены детали;первичный вал — ведущий, на который передается крутящий момент от двигателя;вторичный вал – ведомый;промежуточный вал;шестерни;промежуточная шестерня заднего хода;синхронизаторы;механизм переключения.

Устройство агрегатов для переднеприводных и заднеприводных машин различно. Это связано с расположением двигателя. Мотор в переднеприводных автомобилях расположен поперек продольной оси. Такое положение требует от КПП компактности. Достигается это использованием конструкции с двумя валами. Задне- и полноприводные автомобили имеют продольно расположенный силовой агрегат, что позволяет использовать в конструкции коробки три вала.

Шестерни, расположенные на валах механической КПП, имеют разный диаметр и число зубьев. За счет этого меняется передаваемый крутящий момент. Если диаметр и число зубьев ведущей шестерни меньше, чем у ведомой, то момент увеличивается, если наоборот — то уменьшается. Соотношение количества зубьев ведомой и ведущей шестерни называется передаточным числом. Чем оно больше, тем с меньшей скоростью вращается ведомая шестерня. В трехвальных МКПП одна из передач имеет соотношение 1:1. В этом случае момент, передаваемый от двигателя, не изменяется. Как правило, такое передаточное число соответствует четвертой передаче.

Для получения заднего хода в зацепление входят три шестерни. Нечетное количество шестерен заставляет вторичный вал изменить направление вращение на противоположное.

Современные МКПП легкового автомобиля могут иметь от четырех до семи передач. В коробках грузовых автомобилей применяются дополнительные устройства: делители и демультипликаторы, которые позволяют добиться количества передач, выражаемого двузначными числами.

Принцип действия

Для того, чтобы водитель мог включить необходимую передачу, необходимо временно разъединить двигатель и первичный вал МКПП. В коробках с механическим управлением для этой цели служит сцепление. В автомобилях используют дисковые сцепления, использующие силу трения между рабочими поверхностями двух дисков — ведущего и ведомого.

Выжимая педаль сцепления, водитель разобщает двигатель и коробку, получая возможность с помощью управляющего рычага поменять пары шестерен, находящиеся в зацеплении. Но валы коробки, даже и отсоединенной от двигателя с помощью сцепления, продолжают вращаться. Скорость вращения при этом у них разная. Поэтому зубья шестерен, входящих в зацепление, не совмещены между собой и с силой соударяются друг об друга. Нагрузка, возникающая при этом, весьма велика и сокращает срок службы деталей. Чтобы снизить отрицательный эффект соударения, конструкторы ввели в устройство механической КПП синхронизаторы.

Синхронизатор представляет собой муфту с внутренними зубьями и конусными зубчатыми кольцами. Шестерни синхронизированной коробки передач имеют конические поверхности, соответствующие поверхностям колец. Принцип работы: выравнивание скоростей вращения происходит за счет сил трения, возникающих между шестернями и кольцами муфты синхронизатора.

Управление

Для переключения передачи в механической КПП водитель должен проделать следующую последовательность действий:

выжать педаль сцепления;перевести рычаг КПП в нейтральное положение;не опуская педали перевести рычаг в положение, соответствующее выбранной передаче;плавно отпустить педаль сцепления.

Схема расположения передач для удобства наносится на рукоятку рычага переключения коробки. Каждая передача имеет свой номер, от единицы и далее. Чем он больше, тем меньше передаточное число. Начиная с пятой передаточные числа меньше единицы. Такие передачи называют повышающими, так как ведомая шестерня в этом случае вращается быстрее ведущей. Их используют для движения с высокой скоростью, позволяя двигателю работать с меньшей нагрузкой. Передача заднего хода маркируется латинской буквой R.

Опытному водителю схема переключения не нужна. Достаточно один раз ее запомнить, и сверяться с ней уже нет необходимости. Гораздо сложнее научиться переключать передачи без рывков и пробуксовки сцепления. Навык плавного переключения передач требует длительной тренировки, и не всем дается сразу. Поэтому конструкторы искали и продолжают искать способы упростить водителю процесс управления классической «механикой».

Пик развития — роботы

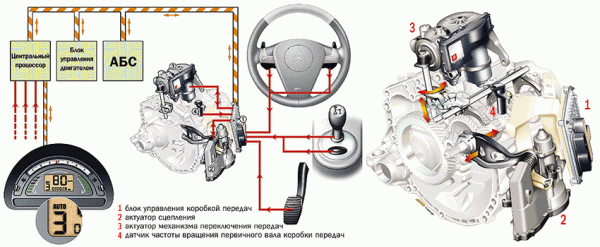

На помощь в нелегком деле совершенствования конструкции механической коробки передач пришла электроника. С ее помощью реализовали управление переключением передач без участия водителя. Такие КПП называют роботизированными. Оставаясь конструктивно механическими, и имея в своем устройстве такую часть, как фрикционное сцепление, процесс выжима и переключения они берут на себя.

Такое устройство позволяет сохранить относительную простоту самой коробки и приблизиться к комфорту управления автоматических трансмиссий. Но избавившись от ряда недостатков МКПП, новые агрегаты приобрели собственные, присущие только им.

Поскольку механизм сцепления никуда не делся, возникла проблема: при трогании на подъеме машина откатывается назад. Связано это с тем, что при размыкании ведомого и ведущего дисков автомобиль ничто не удерживает — водитель в этот момент переносит ногу с педали тормоза на акселератор. Решают возникшее затруднение двумя путями — внося коррективы в алгоритм управления, заставляя автомобиль сбрасывать давление в тормозной системе с задержкой, или вводя в конструкцию второе сцепление. Тогда при переключении одно из них остается замкнутым.

Будущее МКПП

В итоге автопроизводители продолжают использовать механическую коробку передач в конструкции своих машин. Благодаря сочетанию простоты и невысокой стоимости ей практически нет альтернативы в сегменте доступных по цене авто. Уважают ее и любители спортивной езды за возможность быстрого переключения, надежность и неприхотливость. Несмотря на почтенный возраст конструкции, принцип действия которой за долгое существование практически не изменился, старая добрая «механика» остается самым распространенным вариантом трансмиссии в автостроении.
