Классификация и назначение ДВС
Как известно, на сегодняшний день существует большое количество различных типов двигателей внутреннего сгорания. Указанные типы силовых агрегатов являются источником энергии для транспортных средств, механизмов и агрегатов, а также отличаются по производительности, конструкции, по назначению и т.д.
В наших предыдущих статьях мы уже рассматривали всевозможные виды двигателей, которые устанавливаются на автомобили. Далее мы намерены поговорить о том, какая существует классификация двигателей внутреннего сгорания.
Содержание статьи:

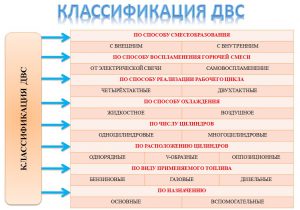

Общая классификация двигателей
Начнем с того, что двигатели внутреннего сгорания классифицируют по ряду признаков и особенностей. Прежде всего, силовые установки отличаются по своему назначению. ДВС бывают:
- стационарного типа;
- двигатели на транспорте;
Первые широко используются в качестве приводного механизма для различных насосов, генераторов, и т.д. Второй тип можно встретить на автомобилях, мотоциклах, судах, самолетах, поездах и других видах воздушных, наземных и водных транспортных средств. Отметим, что данная классификация не затрагивает реактивные, водородные и ракетные двигатели, распространяясь на массовые агрегаты.
Также силовые установки отличаются по типу используемого топлива. Двигатели могут работать на:
- жидком и легком топливе (бензин, дизтопливо, спирт);
- жидком тяжелом топливе (мазут, соляровое масло, газойль)
- газовом топливе;
- использовать горючее комбинированного типа, когда в двигателе одновременно используется жидкое топливо и газ (например, газодизель);
- применяется сразу несколько видов топлива для многотопливного ДВС (агрегат работает как на бензине, так и на керосине и т.д.);
Также двигатели внутреннего сгорания можно разделить по тому, как реализовано преобразование тепловой энергии в результате сжигания топлива в механическую полезную работу. Двигатели бывают:
- поршневыми ДВС (сгорание и преобразование тепловой энергии в механическую работу происходит в цилиндре двигателя;
- газотурбинные двигатели (в таких двигателях топливо сгорает в особой камере сгорания, после тепловая энергия преобразуется в механическую на лопатках турбинного колеса;
- двигатели комбинированного типа, в которых топливо сгорает в цилиндрах поршневого двигателя, при этом такой двигатель является генератором газа. Это значит, что тепловая энергия только частично превращается в механическую в цилиндре, а также частично преобразование происходит на лопатках турбинного колеса (например, турбопоршневой двигатель).
Еще двигатели внутреннего сгорания отличаются по способу смесеобразования. Силовые агрегаты бывают:
- моторы с внешним смесеобразованием (рабочая смесь образуется не в цилиндре). Если просто, это карбюраторные бензиновые и газовые двигатели, а также инжекторные двигатели с впрыском топлива во впускной коллектор.
- установки с внутренним смесеобразованием (на такте впуска в цилиндр отдельно подается воздух, затем прямо в камеру сгорания впрыскивается топливо, а рабочая смесь образуется уже в самом цилиндре). Такое смесеобразование происходит в дизельных двигателях, в бензиновых установках с искровой системой зажигания и газовых двигателях, где реализована подача горючего в цилиндр перед началом сжатия.
Также двигатели классифицируют и по способу воспламенения рабочей топливно-воздушной смеси. Смесь может воспламеняться:
- от внешнего источника, которым выступает электрическая искра на свече зажигания;
- от сжатия, где смесь воспламеняется от высоких температур во время сильного сжатия воздуха и топлива в цилиндре (например, дизельный ДВС);
- агрегаты с форкамерно-факельным зажиганием. В таких форкамерных моторах имеется две камеры сгорания. В первой (малой) камере смесь воспламеняется от искры, затем дальнейшее воспламенение основного заряда в основной (большой) камере происходит благодаря распространению фронта пламени из малой камеры.
- двигатели, которые работают по принципу первичной подачи небольшого количества жидкого топлива (самовоспламеняется от сжатия), в результате чего удается поджечь и основной заряд, который состоит из газового топлива (газодизельный двигатель).
Добавим, что также поршневые двигатели делятся по способу осуществления рабочего цикла. Моторы бывают 2-х и 4-х тактными. Силовые агрегаты могут быть атмосферными (впуск воздуха происходит благодаря разрежению в цилиндрах) и с наддувом, когда воздух нагнетается принудительно под давлением.
Что касается наддува, двигатели бывают компрессорными и турбированными, а также могут сразу иметь оба решения. Моторы с турбокомпрессором получают газовую турбину, которая работает благодаря воздействию отработавших газов.
Агрегаты с механическим компрессором конструктивно оснащены устройством, которое приводится в действие от двигателя, забирая у него часть энергии. Комбинированный тип предполагает, что двигатель одновременно имеет и турбокомпрессор, и механический нагнетатель.
Еще следует упомянуть различия по способу регулирования подачи топлива в цилиндры при изменении нагрузки. Существуют двигатели с регулированием смеси по:
- качеству;
- количеству;
- смешанного типа;
В первом случае речь идет об изменении состава смеси с учетом нагрузок и режимов работы ДВС. Во втором случае состав не меняется, при этом подается только большее или меньшее количество. В двигателях со смешанным регулированием меняется как состав смеси, так и количество, что зависит от нагрузок на агрегат.
Также нужно упомянуть и различия моторов по способу охлаждения. Двигатели бывают с жидкостным охлаждением, воздушным охлаждением и комбинированным охлаждением. Еще отдельного внимания заслуживает и система смазки. Например, в двухтактных моторах смазка сгорает прямо в цилиндрах, тогда как в четырехтактных двигателях масло практически не попадает в камеру сгорания.
Напоследок отметим, что классификация автомобильных двигателей затрагивает поршневые ДВС (бензиновые, дизельные и газовые), карбюраторные и инжекторные, с внешним смесеобразованием или прямым впрыском топлива, с воспламенением от искры или с воспламенением от сжатия.
Также на некоторых авто можно встретить газотурбинные, форкамерные или роторно-поршневые двигатели, однако сегодня такие агрегаты нельзя назвать массовыми применительно к автоиндустрии.
Основные конструктивные отличия ДВС

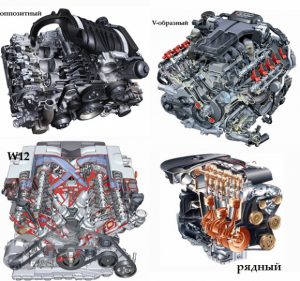

Если говорить о главных отличиях в конструкции поршневых двигателей, различные силовые агрегаты делятся на рядные горизонтальные и вертикальны по расположению цилиндров. Также двигатели бывают V-образными, оппозитными и т.д.
Еще агрегаты бывают однопоршневыми двигателями, когда в одном цилиндре имеется один поршень и рабочая полость. При этом также встречаются ДВС, в которых поршни движутся противоположно в одном цилиндре, а рабочая полость находится между двумя поршнями. Также бывают моторы двойного действия, в которых по обеим сторонам от поршня имеются рабочие полости.
Отдельно стоит упомянуть и роторно-поршневые двигатели (двигатель Ванкеля), которые также имеют разную конструкцию. Наиболее распространенным вариантом является такой, где ротор, который и является поршнем, движется (планетарное движение) в корпусе. Во время такого движения между ротором и стенками корпуса двигателя образуются камеры сгорания с переменным рабочим объемом.
Рекомендуем также прочитать отдельную статью о том, какие бывают виды и типы двигателей внутреннего сгорания. Из этой статьи вы узнаете о различных разновидностях существующих ДВС, а также их отличительных особенностях.
При этом существуют варианты роторного двигателя, где поршень-ротор не движется, а планетарное движение совершает корпус ДВС. Еще одной разновидностью можно считать агрегаты, в которых движется как корпус, так и сам ротор.
Что в итоге
Итак, выше были рассмотрены назначение и классификация двигателей внутреннего сгорания. При этом данная информация наглядно демонстрирует широчайшую сферу применения поршневых ДВС.
Как видно, двигатели могут иметь разную конструкцию, используют различные виды топлива, а также имеют разные системы смазки, топливоподачи, охлаждения и зажигания.
Рекомендуем также прочитать статью о том, как устроен и работает двигатель внутреннего сгорания. Из этой статьи вы узнаете о принципах работы и схеме устройства тепловых двигателей данного типа.
С учетом тех или иных особенностей конкретного типа ДВС такие агрегаты используются как на транспортных средствах, так и в качестве генераторов, устройств привода всевозможных агрегатов и механизмов.
