Коробка передач МАН ТГА: схема переключения КПП MAN
Компания MAN SE — машиностроительная фабрика Maschinenfabrik Augsburg-Nurnberg SE. Главный акционер компании Volkswagen AG. Штаб-квартира компании находится в Мюнхене.
В настоящее время компания занимается производством грузовиков среднего и тяжелого класса, малотоннажных машин, а также грузовиков для вооруженных сил и гражданских автобусов разных типов.
В этой статье мы более подробно остановимся на тягачах MAN TGA, рассмотрим, что представляет собой коробка передач MAN TGA, схема переключения передач MAN TGA и т.д.
Содержание статьи:
MAN TGA КПП: особенности КПП и схема переключения

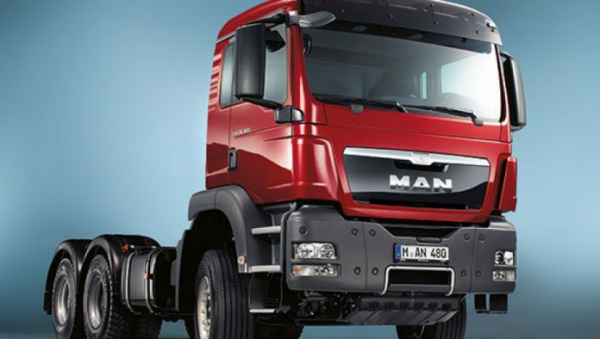

Основная модель компании MAN – тягач TGA, который стал базой для другой новой серии МАN ТGХ. Кстати, маркировка автомобилей MAN присваивается тягачу в зависимости от его грузоподъемности. Существуют такие серии:
- TGM, TGL;
- TGA — базовая модель;
- TGS TGX — тяжеловесы;
- TGM — среднетоннажники;
- TGL — малотоннажники.
Маркировка TG «Trucknology Generation» подразумевает под собой комбинацию высоких технологий автомобилестроения, «разумного» управления и безупречного комфорта, а последняя буква «А» указывает на класс грузоподъемности тягача (данный параметр равен 18 тоннам).
На тягачи этой серии в основном устанавливаются шестицилиндровые двигатели собственного производства с объемом от 10,5 до 12,8 литров, мощность которых может варьироваться от 310 до 530 лошадиных сил, что зависит от комплектации автомобиля.
Эти двигатели могут агрегатироваться 12-ступенчатой автоматической коробкой передач, 16-ступенчатой механической ZF ComfortShift с системой (HGS) гидростатического переключения передач ServoShift с сервоприводом, 16-ступенчатой механической коробкой ZF 16 S NEW ECOSPLIT и т. д. Давайте на примере механической коробкой ZF 16 S NEW ECOSPLIT рассмотрим основные особенности и схему переключения.
Особенности МКПП автомобиля MAN TGA ZF 16 S NEW ECOSPLIT
Итак, MAN TGA КПП ZF 16 S NEW ECOSPLIT в зависимости от комплектации бывают трех видов:
- КПП с NMV(механизм отбора мощности от ДВС) и интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
- КПП с интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
- КПП без интардера.
Основные общие составляющие всех трех типов КПП MAN TGA КПП ZF 16 S NEW ECOSPLIT:
- корпус кулисного механизма;
- типовая табличка КПП;
- рабочий цилиндр сцепления;
- выжимная вилка сцепления;
- пневмоусилитель.

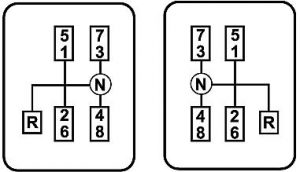

Коробка передач MAN TGA: схема переключения
Базовая схема переключения КПП MAN на первый взгляд может показаться достаточно сложной, поскольку имеет шестнадцать передач переднего хода и две передачи заднего хода. Но это только на первый взгляд. Привыкнуть управлять такой коробкой можно очень быстро. Изучив все нюансы и особенности, удается оценить массу достоинств.
Например, благодаря пневмоусилителю передачи переключаются плавно и легко. А особенности конструкции коробки позволяют во время включения создавать минимальный шум.
Удачное расположение рычага механической коробки не доставляет водителю дискомфорта, поскольку расположен он прямо под правой рукой водителя, недалеко от подушки сидения. Также нужно отметить и тот факт, что на этой же консоли расположен рычажок привода стояночного тормоза, что тоже очень удобно.
Рекомендуем также прочитать статью о том, как ездить на вариаторе. Из этой статьи вы узнаете об особенностях эксплуатации вариаторной коробки CVT, а также что нужно учитывать при езде на вариаторе.
Еще на MAN TGA КПП схема переключения реализована так, чтобы оптимально использовать мощность ДВС автомобиля в начале движения, при ускорении или торможении практически до полной остановки. Есть еще один плюс КПП – это возможность присоединения разных коробок отбора мощности.

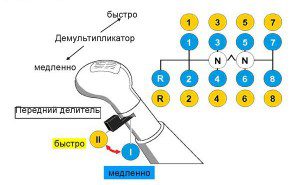

Схема переключения передач MAN TGA состоит из трех основных частей:
- основная часть с четырьмя передачами;
- двухступенчатый делитель (с помощью расположенного на рычаге КПП делителя можно выбрать медленную или быструю группу (группы активируются, когда водитель выжал сцепление и переключает рычажок);
- демультипликатор (автоматическое переключение при переходе из 3-4 ряда в 5-6 ряд).
Что в итоге
Коробка MAN TGA долговечна в эксплуатации при квалифицированном техническом обслуживании (замена масла с использованием качественной смазывающей жидкости, своевременная замена изношенных деталей коробки и т. д.).
Рекомендуем также прочитать статью о том, как правильно ездить на коробке робот. Из этой статьи вы узнаете об особенностях, а также рекомендациях касательно эксплуатации автомобилей с роботизированной коробкой передач.
При этом немаловажный фактор долговечности КПП заключается в квалификации водителя, эксплуатирующего транспортное средство с таким видом трансмиссии. Если точнее, КПП MAN TGA очень требовательна к своевременному переключению ступеней при необходимом скоростном режиме с учетом больших весовых нагрузок.
