Лада Гранта: ремень ГРМ и его замена

ГРМ – один из важных механизмов в устройстве двигателя автомобиля, управляющий фазами газораспределения ДВС. При этом на многих авто связь ГРМ с коленчатым валом осуществляется посредством ремня ГРМ, внешне очень похожего на ремень генератора.

Кольцеобразная деталь, имеющая зубчатую внутреннюю поверхность,  изготовлена из плотной резины. Поскольку ремень ГРМ является связующим звеном между коленчатым валом ДВС и распредвалом, выход его из строя может повлечь за собой  серьезные поломки и стать причиной дорогостоящего ремонта.

По этой причине необходимо следить за состоянием ремня и своевременно проводить его замену (как по регламенту, так  раньше при наличии признаков износа). Далее мы рассмотрим, когда  необходимо проводить замену ремня ГРМ,  а также как его заменить на примере автомобиля Лада Гранта 8 клапанов.

Ремень ГРМ Лада Гранта: общие характеристики и неполадки

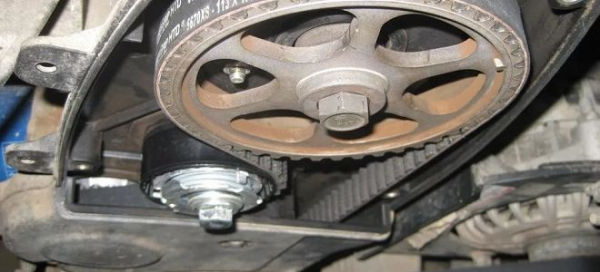

Ремень ГРМ на Гранту представляет собой кольцевидное изделие  со специальными зубьями, количество которых строго определено. Изделие с резиновой основой, армированной посредством капроновых нитей, обеспечивает передачу крутящего момента от шестерни коленвала к распредвалу.

Ремень ГРМ Лада Гранта с 8-и клапанным ДВС должен иметь 113 зубьев, ширина 17мм. От состояния ремня ГРМ зависит работоспособность газораспределительного механизма, отвечающего за фазы газораспределения. Согласно регламенту планового технического обслуживания автомобиля, замена ремня ГРМ Гранта проводится каждые 60-75 тыс. км пробега.

Если рассматривать модель Лада Гранта, ремень ГРМ Гранта очень важен для работы ДВС на данном автомобиле, так как обеспечивает бесперебойный цикл работы впускных и выпускных клапанов. В случае сбоев или неисправностей весь цикл нарушается.

Основные неисправности, связанные с ремнем ГРМ:

• Ремень ГРМ Лада Гранта 8 клапанов при обрыве станет причиной остановки ДВС автомобиля, но при этом не приведет к повреждению клапанов и поршней (на 8-и клапанных ДВС Гранты 11183 первых поколений конструкция позволяет поршням и клапанам не ударяться при обрыве ремня). Однако другие моторы на данной модели (например, 11186) похвастать этим уже не могут и клапана гнет.
• Ремень ГРМ Гранта 8-и клапанная, а также на других модификациях, в случае попадания на поверхность масла и других рабочих жидкостей, начинает проскальзывать. То же самое произойдет при плохом натяжении ремня. В результате происходит смещение фаз и угла поворота распредвала, что приводит к нарушению работы ДВС, возникает перегрев, падает мощность и т.д.

Замена ремня ГРМ Лада Гранта 8 клапанов

Проверку состояния и замену ремня ГРМ Гранта при наличии навыков и необходимых инструментов можно провести самостоятельно в условиях обычного гаража. Замена ГРМ Гранта 8 клапанная включает в себя: подготовку автомобиля к ремонтным работам, демонтаж  ремня, установку  меток, монтаж нового ремня, ролика при необходимости и т.д.

 Сама замена ремня ГРМ на Гранте предполагает наличие определенных инструментов:

• гаечные ключи;
• монтировка;
• головки с удлинителем;
• специальный инструмент для регулировки ролика;
• ролик ГРМ Гранта в комплекте с ремнем ГРМ.

Что касается этапов выполнения работ, замена ГРМ Гранта  выполняется в следующем порядке:

• установить автомобиль на ровной поверхности, включив рычаг переключения скоростей в нейтральное положение;
• ключом на «10» отсоединить клеммы АКБ автомобиля;
• подняв автомобиль на домкрат, снимаем правое переднее колесо и защиту, освобождая доступ к двигателю;
• далее нужно демонтировать защитную крышку, состоящую из двух частей (шестигранным ключом на «5» открутить четыре крепежных болта верхней и нижней частей);
• отсоединить колодку от разъема датчика и вынуть из гнезда  крышки масляного насоса  датчик положения коленчатого вала (головкой на «10» Открутить болт крепления датчика);

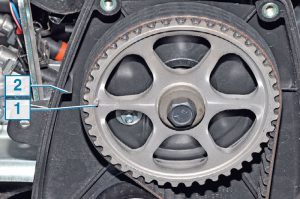

• установив поршень 1-го цилиндра в положение верхней мертвой точки такта сжатия, головкой на «17» повернуть  коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до момента совпадения метки на зубчатом шкиве распределительного вала с меткой на внутренней поверхности крышки ГРМ;
• вынуть резиновую заглушку смотрового лючка в верхней части картера сцепления, проконтролировать совпадение специального выступа на маховике ДВС с меткой распределительного вала;
• вставить через смотровой лючок в картере сцепления отвертку между зубьями маховика и зафиксировать коленвал от проворачиваний;
• головкой на «17» открутить крепежный болт шкива привода генератора и демонтировать его с шайбой;
• шестигранником на «5» открутить три крепежных винта  передней нижней крышки привода ГРМ, снять крышку;

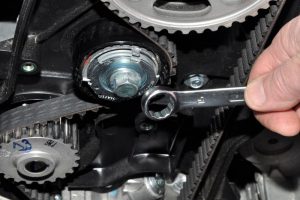

  Натяжной ролик ГРМ Гранта регулируется гаечным ключом «15», постепенно ослабляется затяжка его крепежного болта до момента провисания ремня ГРМ

• после послабления ремня ГРМ, его снимают со шкивов коленчатого и распределительного валов и вынимают из моторного отсека автомобиля;
• после нужно проверить состояние ролика натяжения (открутить болт крепления, сняв ролик вместе с болтом, прокрутить его в руках удерживая за эксцентрик, вращение должно быть бесшумное и равномерное);
• проверить состояние водяного насоса (прокручивание  и покачивание за шкив должно быть без заеданий);

  Рекомендуем также прочитать статью о том, какое трансмиссионное масло лучше для Гранты. Из этой статьи вы узнаете о рекомендуемых трансмиссионных маслах для Лада Гранта, а также что нужно учитывать при подборе масел для КПП данного автомобиля.

• далее осуществляется установка нового ремня ГРМ в обратном порядке, натянув его сначала на коленчатый вал, затем, обводя натяжной ролик, на помпу (шкив насоса охлаждающей жидкости) и далее на шкив распределительного вала;
• регулируем натяжение ремня ГРМ, поворачивая натяжной ролик против часовой стрелки до момента совпадения выреза на обойме ролика с прямоугольной отметкой на внутренней втулке (вставить в специальные отверстия (в пазы наружного диска натяжного ролика) стержни специального ключа (если ключа нет, можно использовать отвертку или подходящие шпильки.
• теперь можно закрутить болт натяжного ролика и проверить натяжение ремня. Рекомендуется избегать перетяжки и недотяжки ремня ГРМ, так как это может привести к преждевременному выходу из строя не только ремня, но и помпы, а также нарушить фазы газораспределения.

Что в итоге

Как видно, ремень ГРМ является важным элементом и нуждается в постоянном контроле. С учетом того, что осмотр состояния ремня ГРМ затруднен (нужна частичная разборка авто), рекомендуется обращать внимание на работу ДВС, выявлять посторонние шумы, а также обращать внимание на сроки плановой замены ремня ГРМ.

Рекомендуем также прочитать статью о том, какие есть виды КПП на Гранта: АКПП и МКПП. Из этой статьи вы узнаете об особенностях трансмиссии Лада Гранта, их особенностях, преимуществах и недостатках.

Напоследок отметим, что своевременная замена ремня механизма газораспределения поможет избежать неожиданных неприятностей, связанных с его обрывом (если клапана не гнет) или трудоемкого и дорогостоящего ремонта ДВС (в случае, когда на моторе гнет клапана).

Также добавим, что замена ГРМ Гранта предполагает не только замену ремня, но и замену помпы, натяжного ролика по регламенту. Все это включено в перечень проводимых работ в рамках плановых ТО автомобиля. При этом самостоятельная замена ремня вполне может быть выполнена своими руками и позволяет сэкономить денежные средства.
