Лямбда зонд: признаки неисправности, проверка и замена датчика кислорода

Лямбда-зонд (датчик кислорода) – один из важных элементов в составе ЭСУД автомобиля,  предназначенный для  измерения количества кислорода в составе выхлопных газов.  Датчик, осуществляя контроль количества кислорода в выхлопе автомобиля, влияет на качество приготовления топливной смеси автомобиля, тем самым оптимизируя работу ДВС.

Эффективность сгорания топлива заключается в правильно приготовленной топливной смеси (соотношение топлива и воздуха в системе питания). Если воздуха будет больше или меньше  — повышается токсичность отработавших газов, а также выходят из строя катализаторы, снижающие вредные вещества в выхлопных газах.

По этой причине очень важно следить за состояние датчика кислорода, поскольку от него зависит бесперебойная работа ДВС автомобиля. При этом проблемы, возникающие по причине сбое в работе датчика кислорода, устраняют путем диагностирования и проведения ремонтных работ по его замене.

Лямбда-зонд: виды и основные составляющие

Чаще всего устройство устанавливается на выпускном коллекторе, в который при высоких температурах и под давлением из ДВС поступают отработанные газы.

Основные составляющие датчика кислорода:

• внешний электрод – металлический элемент с керамическим изолятором и наконечником, покрытым платиной путем напыления, просчитывает количество кислорода в выхлопных газах;
• внутренний электрод – элемент из циркония с рабочей температурой до 1000°C
• нагревательный элемент- элемент нагревающий электроды до определенных температур, что позволяет датчику кислорода работать в момент холодного запуска ДВС.

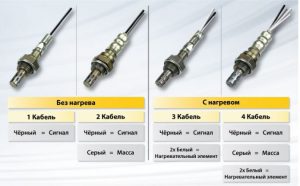

Идем далее. На разных авто лямбда-зонды  могут отличаться. Необходимо выделить следующие виды:

• широкополосный датчик – имеет двухточечный и закачивающий керамические элементы (закачивающий элемент с использованием определенной силы тока закачивает в себя из отработанных автомобильных газов кислород).
• двухточечный датчик – имеет два электрода и подсчитывает коэффициент избытка воздуха в топливной смеси. Коэффициент в идеальных условиях должен быть равен 1, некачественное топливо и воздух повышают его до отметки, например, 1.05;

Неисправности лямбда зонда: признаки и причины

Выход из строя лямбда зонда может повлечь за собой сбой в работе топливной системы, увеличение расхода топлива, уменьшение тяги и др. Сбой в работе топливной системы приведет к снижению эксплуатационных характеристик двигателя автомобиля: пропала мощность, ухудшение динамики и т. д.

Срок службы датчика кислорода зависит от эксплуатационных условий работы ДВС автомобиля и составляет в среднем 60-80 тысяч километров пробега.

Основные признаки неисправности лямбда зонда:

• перерасход топлива;
• нехарактерный запах из выхлопной трубы, повышение токсичности выхлопных газов;
• переход ДВС в аварийный режим, ухудшение динамики, снижение мощности (сильно заметно при движении на больших скоростях);
• нестабильный холостой ход, загорается лампочка «check engine»;

Неисправность лямбда зонда, причины:

• топливо низкого качества (большое содержание примесей, в частности, свинца);
• нарушение целостности электроцепей подключения (замыкание);

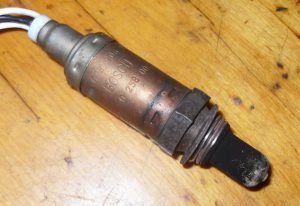

• механические повреждения или загрязнение датчика кислорода продуктами сгорания топлива по причинам проблем с мотором;
• температурные перегрузки (перебои в работе системы зажигания).

Еще стоит отметить, что поломка датчика кислорода может привести к собою в работе ЕGR cиcтeмы (нарушение функциональности вакуумного клапана системы).

Как проверить датчик кислорода

Начнем с того, что ЭБУ автомобиля позволяет диагностировать причину поломки того или иного элемента или узла.  Об этом будет сигнализировать горящий «чек» на панели приборов.

При появлении первых признаках неисправности датчика кислорода, описанных выше, прежде чем приступить к демонтажу, его  необходимо проверить. Проверка лямбда зонда, осуществляется несколькими способами:

• проведение компьютерной диагностики для выяснения причин неисправностей (подключение сканера в диагностический разъем автомобиля для снятия цифрового кода ошибки);
• если нет возможности проведения компьютерной диагностики, проверку проводят самостоятельно, подключив вольтметр (при прогретом датчике до температуры 300 — 400°С, замеряют напряжение, которое он  посылает на ЭБУ автомобиля);

  Проверка посредством электронного осциллографа при работающем и прогретом двигателе автомобиля (выполняются замеры сопротивления лямбда зонда, сопротивление нагревателя датчика – от 2 до 14 Ом, напряжение, подведенное к нагревателю – не менее 10,5 В).

• механическая проверка датчика с последующим снятием на предмет образования на нем нагара из-за неполного сгорания топлива. В этом случае датчик чистят и устанавливают обратно.

Замена датчика кислорода: интервалы замены и особенности монтажных работ

Замена кислородного датчика не является плановой процедурой, однако зачастую рекомендации сводятся к следующему:

• датчики с подогревом требуют замены каждые 100 тысяч километров пробега;
• датчики без подогрева – замена каждые 50 -80 тысяч километров; пробега:
• планарные датчики – замена каждые 160 тысяч километров пробега.

Замена лямбда зонда производится после его проверки любым из способов, описанных выше, на предмет поломки. Ремонтные работы по устранению неполадок лямбда зонда  делятся на два этапа: подготовительный и этап установки.

Подготовительный этап предполагает наличие необходимых инструментов, подбор и покупку заменяемой детали (лямбда-зонд). Далее выполняется демонтаж защиты, обработка гайки для фиксации жидким ключом или WD-40. Также нужно, чтобы не расширялся коллектор, снизить температуру двигателя до приемлемого показателя.

Рекомендуем также прочитать статью о том, что такое обманка лямбда зонда и для чего нужны обманки кислородного датчика. Из этой статьи вы узнаете о видах обманок и эмуляторов лямбда зонда, а также на какие нюансы следует обращать внимание при их выборе и установке.

Что касается установки, потребуется:

• отсоединить с помощью отвертки разъемы всех проводов;
• открутить датчик, надев на него специальный ключ с прорезью (если датчик прикипел к другой детали, его резьбу смазывают WD-40 или жидким ключом, избегая попадания смазывающей жидкости на поверхность другой детали);
• меняем датчик на новый, устанавливая его на прежнее место без перекосов, ровно, после чего затягиваем крепление, подключаем разъемы, устанавливаем на место защиту;
• затем тестируем систему на работоспособность (отсутствие ошибок на панели приборов, иногда ошибку нужно предварительно сбросить).

Также замена кислородного датчика предполагает следующие особенности: при использовании датчика повторно необходимо обработать резьбу специальной монтажной пастой, избегая попадания ее на защитную трубку. Еще следует строго соблюдать момент затяжки, указанный производителем, а саму установку проводить аккуратно и не спеша, чтобы не повредить датчик.

Подведем итоги

С учетом вышесказанного становится понятно, что для максимально низкого расхода топлива и для оптимальной работы  ДВС автомобиля очень важно следить за состоянием датчика кислорода (лямбда-зонда). Неисправность этого элемента может привести к перерасходу горючего, снижению КПД силовой установки и сбоям в работе ДВС.

Рекомендуем также прочитать статью о том, что такое ДПДЗ. Из этой статьи вы узнаете о назначении указанного датчика, а также как датчик положения дроссельной заслонки влияет на работу двигателя.

Если рассмотренные выше симптомы проявились в большей или меньшей степени, в рамках диагностики важно правильно, точно и своевременно диагностировать, а также качественно устранить неисправность.

При этом работы по замене датчика кислорода можно провести самостоятельно, так как  процесс не сложный. Главное, правильно подобрать подходящий элемент, а также не допустить распространенных ошибок при снятии старой лямбды и последующей установке нового кислородного датчика.
