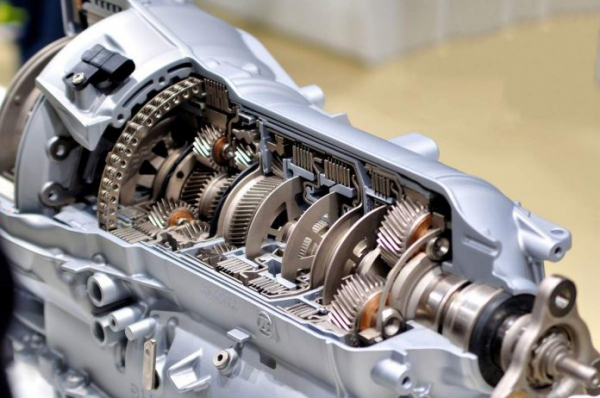

Механическая коробка передач: устройство, виды, особенности

Автомобили с механической коробкой передач, которую сокращенно называют МКПП, до недавнего времени составляли абсолютное большинство среди других ТС с различными видами трансмиссий.

Более того, механическая (ручная) коробка и сегодня остается достаточно распространенным устройством для изменения и передачи крутящего момента двигателя. Далее мы поговорим о том, как устроена и работает «механика», как выглядит схема КПП данного типа, а также какие преимущества и недостатки имеет данное решение.

Схема механической коробки передач и особенности

Начнем с того, что механическим данный тип КПП называется по причине того, что подобный агрегат предполагает ручное переключение передач. Другими словами, на машинах с МКПП передачи переключает сам водитель.

Идем далее. Коробка «механика» является ступенчатой, то есть крутящий момент изменяется ступенями. Многие автолюбители знают, что фактически коробка передач имеет шестеренки и валы, однако не все понимают, как работает агрегат.

Итак, ступенью (она же передача) является пара шестерен (ведущая и ведомая шестерня), взаимодействующих между собой. Каждая такая ступень обеспечивает вращение с той или иной угловой скоростью, то есть имеет свое передаточное число.

Под передаточным числом следует понимать отношение числа зубьев ведомой шестерни к числу зубьев на ведущей шестерне. При этом разные ступени коробки получают разные передаточные числа. Самая низкая ступень (пониженная передача) имеет самое большое передаточное число, а наиболее высокая ступень (повышенная передача) имеет наименьшее передаточное число.

Становится понятно, что количество ступеней равно количеству передач на той или иной коробке (четырехступенчатая КПП, пятиступенчатая и т.д.) Отметим, что на подавляющем большинстве авто сегодня устанавливается пятиступенчатая коробка передач, реже встречаются МКПП на 6 и более ступеней, а достаточно распространенные ранее 4-х ступенчатые механические коробки передач постепенно отошли на задний план.

Устройство механической коробки передач

Итак, хотя конструкций такой коробки с теми или иными особенностями может быть много, однако на начальном этапе можно выделить два основных типа:

• трехвальные КПП;
• двухвальные коробки;

На автомобили с задним приводом обычно устанавливается трехвальная механическая коробка передач, в то время как двухвальная КПП ставится на переднеприводные легковые авто. При этом устройство механических коробок передач как первого, так и второго типа может заметно отличаться.

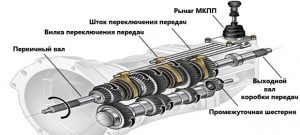

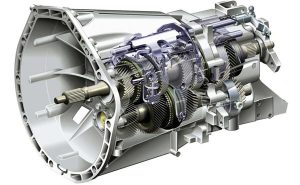

Начнем с трехвальной механической коробки. Такая коробка состоит из:

• ведущего вала, который еще называется первичным;
• промежуточного вала КПП;
• ведомого вала (вторичного);

На валах установлены шестерни с синхронизаторами. Также в устройство КПП включен механизм переключения передач. Указанные составные элементы расположены в корпусе коробки передач, который еще называют картером КПП.

Задачей ведущего вала является создание соединения со сцеплением. На ведущем валу выполнены шлицы для ведомого диска сцепления. Что касается крутящего момента, указанный момент от ведущего вала передается через шестерню, которая находится с ним в жестком зацеплении.

Затрагивая работу промежуточного вала, этот вал располагается параллельно первичному валу КПП, на нем установлена группа шестерен, которая находится в жестком зацеплении. В свою очередь, ведомый вал установлен на одной оси с ведущим валом.

Такая установка реализована при помощи торцевого подшипника на ведущем валу. В этот подшипник входит ведомый вал. Группа шестерен (блок шестерен) на ведомом валу не имеет жесткого зацепления с самим валом и поэтому свободно вращается на нем. При этом группа шестерен промежуточного вала, ведомого вала и шестерня ведущего вала находятся в постоянном зацеплении.

Синхронизаторы (муфты синхронизаторов) установлены между шестернями ведомого вала. Их задачей является выравнивание угловых скоростей шестерен ведомого вала с угловой скоростью самого вала посредством силы трения.

Синхронизаторы находятся в жестком зацеплении с ведомым валом, а также имеют возможность перемещаться по валу в продольном направлении благодаря наличию шлицевого соединения. Современные коробки передач имеют муфты синхронизаторов на всех передачах.

Если рассматривать механизм переключения передач на трехвальных КПП,  зачастую этот механизм установлен на корпусе агрегата. Конструкция включает в себя рычага управления, ползуны и вилки.

Рекомендуем также прочитать статью о том, почему не включаются передачи на заведенном двигателе. Из этой статьи вы узнаете о причинах, по которым включение передач может быть затруднено после запуска ДВС.

Корпус коробки (картер) изготовлен из алюминиевых или магниевых сплавов, необходим для установки валов с шестернями и механизмов, а также ряда других деталей. Еще в картере коробки передач находится трансмиссионное масло (масло коробки передач).

• Чтобы понять, как работает механическая (ручная) коробка передач трехвального типа, давайте в общих чертах рассмотрим принцип ее действия. Когда рычаг переключения передач находится в нейтральном положении, передачи крутящего момента от двигателя на ведущие колеса автомобиля не происходит.

После того, как водитель произведет перемещение рычага, вилка переместит муфту синхронизатора той или иной передачи. Затем синхронизатор выровняет угловые скорости нужной шестерни и ведомого вала. Затем зубчатый венец муфты войдет в зацепление с аналогичным венцом шестерни, что обеспечит блокировку шестерни на ведомом валу.

Еще добавим, что задний ход автомобиля обеспечивает задняя передача КПП. В этом случае промежуточная шестерня заднего хода, установленная на отдельной оси, позволяет изменить направление вращения.

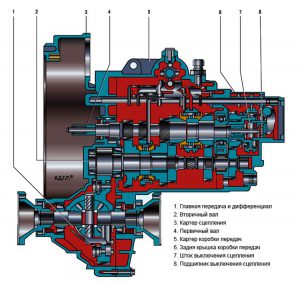

Двухвальная механическая коробка передач: устройство и принцип работы

Разобравшись с тем, из чего состоит коробка передач с тремя валами, перейдем к двухвальным коробкам. Данный тип КПП имеет в своем устройстве два вала: первичный и вторичный. Первичный вал является ведущим, вторичный ведомым. На валах закреплены шестерни и синхронизаторы. Также в картере коробки находится главная передача и дифференциал.

Ведущий вал отвечает за соединение со сцеплением, также на валу находится блок шестерен в жестком зацеплении с валом. Ведомый вал расположен параллельно ведущему, при этом шестерни ведомого вала в постоянном зацеплении с шестернями ведущего вала, а также свободно вращаются на самом валу.

Также на ведомом валу жестко закрепляется ведущая шестерня главной передачи, а между самими шестернями ведомого вала расположены муфты синхронизаторов. Добавим, чтобы уменьшить размеры КПП, а также увеличить количество передач, в современных коробках нередко вместо одного ведомого вала может быть установлено 2 или даже 3 вала.

На каждом таком валу жестко закреплена шестерня главной передачи, при этом такая шестерня имеет жесткое зацепление с ведомой шестерней. Получается, конструкция фактически реализует 3 главных передачи.

Сама главная передача, а также дифференциал в устройстве КПП осуществляют передачу крутящего момента от вторичного вала на ведущие колеса. При этом дифференциал также может обеспечить такое вращение колес, когда ведущие колеса вращаются с разными угловыми скоростями.

Рекомендуем также прочитать статью о том, как соединить двигатель и коробку передач. Из этой статьи вы узнаете о тонкостях и нюансах соединения коробки с ДВС.

Что касается механизма переключения передач, на двухвальных КПП он вынесен отдельно, то есть за пределы корпуса. Коробка связана с механизмом переключения тросами или специальными тягами. Чаще встречается соединение при помощи тросов.

Сам механизм переключения 2-х вальной коробки имеет рычаг, который соединяется тросами с рычагом выбора и рычагом включения передачи. Указанные рычаги соединяются с центральным штоком переключения передач, который также имеет вилки.

• Если говорить о принципе работы двухвальной механической коробки передач, он похож на принцип трехвальной КПП. Отличия состоят в том, как работает механизм переключения передач. В двух словах, рычаг может осуществлять как продольные, так и поперечные движения относительно оси автомобиля. Во время поперечного движения происходит выбор передачи, так как усилие идет на трос выбора передач, который оказывает воздействие на рычаг выбора передач.

Далее рычаг движется продольно, а усилие идет уже на трос переключения передач. Соответствующий рычаг горизонтально перемещает шток с вилками, вилка на штоке смещает синхронизатор, что и приводит к блокировке шестерни ведомого вала.

Напоследок отметим, что также механические коробки разных типов имеют дополнительные блокировочные устройства, которые препятствуют включению одновременно двух передач или же непредвиденному выключению передачи.
