Особенности КПП «ГАЗель»: устройство и ремонт

Как известно, КПП любого автомобиля представляет собой один из важнейших узлов в устройстве трансмиссии. Основные функции коробки передач заключаются в преобразовании и передаче крутящего момента от ДВС к ведущим колесам.

От качества работы трансмиссии напрямую зависит исправность ТС, а также комфорт и безопасность водителя и пассажиров. Необходимо помнить, что даже небольшие отклонения от нормы в работе КПП требуют детальной диагностики. В противном случае мелкая неисправность может повлечь за собой дорогостоящий ремонт.

Еще отметим, что каждая коробка в силу своих конструктивных особенностей требует к себе индивидуального подхода. В данной статье мы рассмотрим КПП Газель, а также какие особенности имеет коробка передач ГАЗель, так как данный авто является широко распространенным на территории СНГ.

Автомобили «ГАЗель»: коробка передач, особенности и ремонт МКПП

Модель «Газель» — малолитражные российские автомобили, оборудованные механической трансмиссией МКПП («Газель», «Газель-Бизнес», «Газель-Next»). При этом коробка на данном авто имеет свои особенности, которые нужно знать и учитывать, а также правильно эксплуатировать агрегат, вовремя выявлять и устранять отдельные неисправности.

Начнем с того, что пятиступенчатая механика автомобиля Газель отличается надежностью, неприхотлива в эксплуатации  и долговечна. Однако, поскольку автомобиль Газель, в первую очередь, является коммерческим транспортом, коробка работает при постоянных избыточных нагрузках, что часто приводит к ее выходу из строя.

Владельцы Газелей, решившие произвести ремонт коробки передач самостоятельно, должны хорошо знать устройство автомобиля, уметь демонтировать, разбирать, дефектовать и ставить МКПП на место. Необходимо также помнить, для демонтажа и установки коробки передач на место зачастую потребуется помощник.

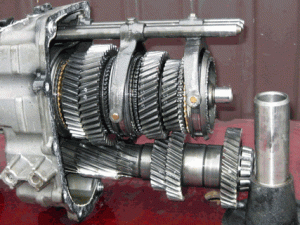

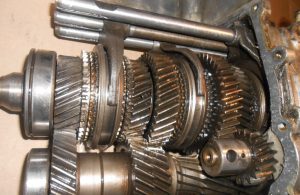

Идем далее. Если рассматривать устройство, неисправности и ремонт коробки Газель, сразу отметим, что МКПП «Газель» конструктивно не является сложным механизмом. Основные составляющие коробки:

• два алюминиевых картера, которые скручены между собой 10 болтами;
• первичный и вторичный валы, а также промежуточный вал с зубьями 1-й передачи и заднего хода с запрессованным шестереночным блоком и шестеренкой привода спидометра;
• синхронизаторы, подпружиненные шарики фиксации передач, блокировка включения передач, демпферное устройство рычага переключения передач;

Кстати, что касается версии «ГАЗель-Бизнес», коробка передач в данном случае практически не отличается от аналогов на других машинах данного модельного ряда. На авто ставится пятиступенчатая трехвальная коробка с повышающей пятой передачей.

Отличие этой коробки от других, устанавливаемых на автомобили «Газель» заключается в иных передаточных числах на всех передачах.  В остальном коробки, устанавливаемые на «Газель-Бизнес» и «Газель-Next», полностью идентичны.

Основные неисправности МКПП «ГАЗель»

Простота устройства МКПП «Газель» позволяет на ранних этапах предупредить выход из строя агрегата и предотвратить более тяжелые последствия, которые могут привести к дорогостоящему ремонту.

Признаки неполадок в работе МКПП:

• не переключаются скорости, передачи включаются с трудом;
• при включении передачи в движении раздается характерный треск;
• самопроизвольное  включение или выключение передачи;
• появление посторонних шумов, не свойственных нормальной работе МКПП.

Чтобы избежать выхода из строя МКПП на автомобиле «Газель», необходимо проводить плановую диагностику коробки не реже 30-40 тыс. км. пробега. Опыт многолетней  эксплуатации автомобилей Газель позволил выделить основные неисправности МКПП и их причины:

• гул при работе МКПП — износ трущихся деталей, ослабление крепежных болтов;
• хруст в коробке — разрушение подшипников;
• треск при переключении передач  — износ синхронизаторов;
• плохое или затруднительное переключение передач — заедание в приводе управления КПП, износ шестерней;
• самопроизвольное выключение передач (перекос зубьев шестеренок, износ штоков и вилок, ослабление креплений КПП и ведомого вала);
• снижение уровня смазывающей жидкости – нарушение герметичности картера, ослабление затяжных болтов, пробой прокладки картера КПП, течь сальника и др.
• необходимо также помнить, что причиной шума, затрудненного переключения и самопроизвольного выключения передач может быть возникновение неполадок в узле сцепления.

Снятие и ремонт коробки «ГАЗель»

После проведения диагностики и выявления неисправностей МКПП, можно приступить к ремонту. При наличии необходимой квалификации и оборудования, можно приступить к самостоятельному ремонту коробки.

Основные этапы ремонтных работ:

• загнать авто на яму, эстакаду или на подъемник;
• открутив крепежные болты, снять защиту мотора и КПП;
• приступить к демонтажу и разборке коробки передач;

Для ремонта КПП необходимо иметь следующие инструменты: набор ключей, набор отверток, бородок, монтировку, молоток и т.д.

Рекомендуем также прочитать статью о том, какие плюсы и минусы имеет Газель с японским двигателем и коробкой АКПП. Из этой статьи вы узнаете об особенностях, тонкостях и нюансах такой доработки.

Инструкция по демонтажу МКПП:

• слить масло с картера КПП;
• произвести демонтаж карданного вала;
• поставить отметки на фланцах кардана и заднего моста;
• снять крепежи промежуточной опоры и кардана к фланцу ведущей шестеренки главной передачи;
• вытащив хвостовик из коробки, закрыть образовавшееся отверстие;
• достать рычаг;
• отключить от КПП тросик спидометра и жабку включения фонарей заднего хода;
• снять коробку переключения передач с автомобиля;
• отсоединить КПП от картера сцепления.

После демонтажа КПП необходимо произвести разборку агрегата с дальнейшей его дефектовкой. Заменив вышедшие из строя узлы, собрать КПП и установить на автомобиль в обратном порядке.

Обратите внимание, перед сборкой КПП необходимо осмотреть картер на предмет дефектов, детали необходимо вымыть и осмотреть трущиеся поверхности (подшипники, валы), а также прокладки и т.д.

Что в итоге

С учетом приведенной выше информации становится понятно, что хотя МКПП «Газель» конструктивно проста, ремонт потребует наличия необходимого оборудования и инструментов, а также определенных знаний и навыков, которые следует применять в процессе  работы. Это значит, что если владелец не уверен в собственных силах, необходимо обратиться к специалистам.

Рекомендуем также прочитать статью о том, что представляет собой Газель с дизельным двигателем. Из этой статьи вы узнаете об особенностях Газели с дизельным ДВС, а также о преимуществах и недостатках силового агрегата данного типа.

Напоследок отметим, что для увеличения срока службы агрегата, КПП на ГАЗель и трансмиссия в целом нуждается в регулярном обслуживании и своевременной диагностике, которая позволяет выявить различные неполадки и дефекты на ранней стадии.

Игнорирование данных правил часто становится причиной полного выхода агрегата из строя и последующего дорогостоящего ремонта коробки передач и других узлов и элементов в устройстве трансмиссии.
