Ответы на все вопросы о датчике детонации

Датчик детонации (ДД) передает сигнал возникновения детонации на электронный блок управления (ЭБУ). Ответным действием ЭБУ является уменьшение угла опережения зажигания и обогащение топливно-воздушной смеси двигателя. В сущности датчик детонации отвечает за своевременное обнаружение детонирования смеси. Теперь вы знаете для чего нужен датчик детонации.

Детонация ‫в двигателе ― это взрывы топливно-воздушной смеси. Причин этому для бензинового двигателя может быть несколько. Вот некоторые из них:

низкое октановое число топлива;обедненная топливно-воздушная смесь;слишком раннее зажигание;толстый слой нагара в камерах сгорания, увеличивающий степень сжатия двигателя.

Последствиями длительного воздействия этого процесса на двигатель чаще всего стают сломанные перегородки между канавками под кольца на поршнях. Это, в свою очередь, приводит к падению компрессии, и образованию задиров на зеркале цилиндров. Устраняются эти неисправности ремонтом цилиндро-поршневой группы двигателя, то есть расточкой и хонинговкой цилиндров, а также заменой поршней и колец. Из этого становится ясно зачем гасить детонацию.

Определить наличие детонации в двигателе можно по характерным дребезжащим металлическим звукам, которые многие водители путают сто стуком пальцев в шатуне.

Принцип действия

Работа прибора основана на свойстве пластин из материалов, называемых пьезоэлектриками, преобразовывать механическую энергию давления приложенного к ним в разность потенциалов их противоположных сторон. Состоит такой датчик из корпуса с элементами крепления к двигателю, и пластины пьезоэлектрика внутри с клеммами, подключенными к ее противоположным торцам. Пластина деформируется под воздействием звуковых колебаний при детонации и преобразует энергию механических колебаний в электрические импульсы соответствующий частоты и амплитуды. Неисправности чаще всего связаны с обрывами выводов внутри корпуса. Несмотря на кажущуюся простоту дефекта, никто не пытается ремонтировать датчик, предпочитая ремонту замену.

Разновидности

Датчик детонации может быть либо резонансным (в виде цилиндра с одним контактом сверху), или широкополосным (похожий на толстую шайбу с двухконтактным разъемом).

Широкополосный датчик детонации преобразует все шумы двигателя в электрические колебания и передает их в ЭБУ для распознавания и принятия решения.

Резонансный настроен на частоту детонации двигателя и выдает сигнал только при совпадении частоты шума с его резонансной частотой.

Обратите внимание на то что широкополосные датчики не взаимозаменяемы с резонансными, даже если они изготовлены одной фирмой.

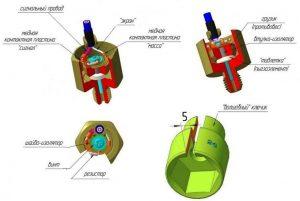

Конструкция датчика детонации (Mazda 3)

Признаки дефекта ДД

Симптомы неисправности:

большой расход топлива;периодически возникающая детонация;включение индикатора «check engine» на щитке приборов;плохая приемистость;снижение мощности двигателя;повышенная дымность выхлопа.

Проверка датчика детонации будет уместна при появлении любого из этих признаков, особенно второго по счету. О том как проверить датчик детонации поговорим ниже.

Способы проверки

Если ЭБУ конструктивно должен выдавать на ДД опорное напряжение, нужно с помощью вольтметра убедиться в том что оно доходит до него. Отсутствие опорного напряжения на его клемме будет говорить о том что неисправность заключена не в нем, а в проводке либо в формирователе опорного напряжения ЭБУ. Отсутствие опорного напряжения контроллер будет воспринимать как неисправность ДД и включит аварийный режим работы. В случае же неисправности проводки импульсы, генерируемые прибором, не дойдут до ЭБУ, потому что для их передачи используется тот же провод что и для подачи опорного напряжения. Результат будет мало чем отличаться от предыдущего случая.

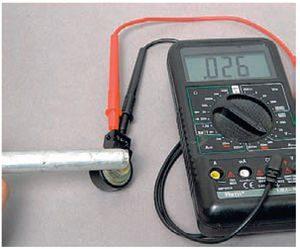

Измерение электрического сопротивления ДД. Но для того чтобы сделать вывод о наличии или отсутствии неисправности необходимо знать каким сопротивлением он должен обладать.Контроль способности генерации электрических импульсов в ответ на звуковое воздействие. Подключить к выходу снятого прибора вольтметр в режиме измерения переменного напряжения с пределом измерения 200 мВ и легонько постукать по нему отверткой вольтметр должен показать появление электрического напряжения. Если показания прибора останутся равны нулю, то можно с большой вероятностью предположить неисправность датчика.

Расчет резонанса двигателя

Если мотор вашего авто укомплектован резонансным датчиком, который вышел из строя. А вы по каким-то причинам хотите заменить его датчиком другой модели, то для этого необходимо знать резонансную частоту вашего двигателя. Ее можно рассчитать по эмпирической формуле:

Fрез = 900/(π * r), где π — 3,14… r — радиус поршня в миллиметрах, результат же получится в кГц.

Например, для силового агрегата с диаметром поршней 82 мм Fрез = 900/(3,14 * 41) = 6,99083 кГц или после округления 6,991 кГц.

Для замены нужно выбирать датчик с резонансной частотой как можно ближе к частоте резонанса двигателя. После того как датчик выбран нужно подогнать его электрическое сопротивление к значению «родного» датчика. Если сопротивление нового значительно больше, подпаяйте параллельно ему резистор сопротивлением как у старого. Если же сопротивление нового меньше, то подпаяйте последовательно с ним резистор номиналом равным разности сопротивлений старого и нового.
