Почему не горят стоп-сигналы?

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

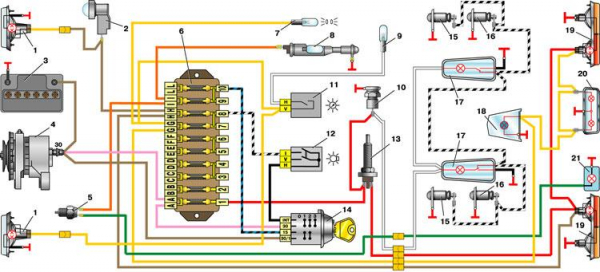

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

6 – монтажный блок предохранителей;13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;19 – лампы, загорающиеся при нажатии на педаль тормоза.

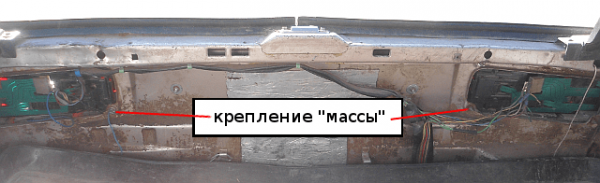

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

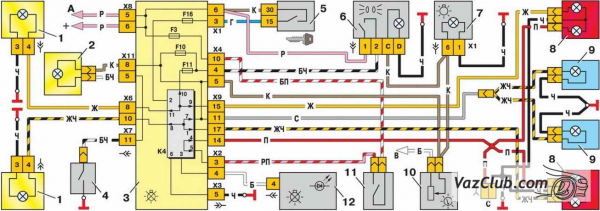

3 – монтажный блок;8 – лампы габаритного света и стоп-сигналов;11 – концевик тормозных огней;К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;плохой контакт в местах разъемов;перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;неисправность концевика стоп-сигналов, так называемой лягушки;обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

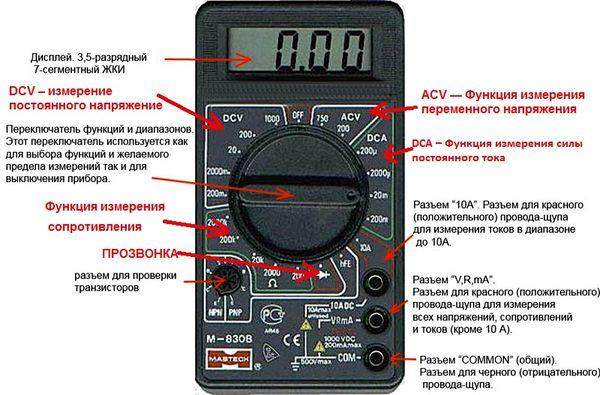

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

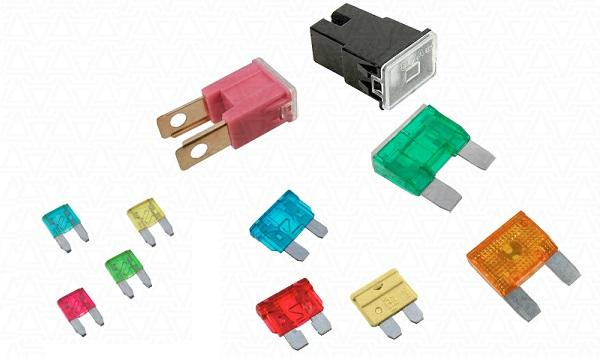

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.
