Подключение и монтаж камеры заднего вида

Камера – разве не отличный способ упростить себе парковку в стесненных местах? Установка камеры заднего вида своими руками не займет у вас много времени. Рассмотрим монтаж зеркала со встроенной камерой, а также схемы подключения выносного устройства к монитору мультимедийной системы.

Варианты установки

Существует несколько способов доукомплектации автомобиля камерой заднего вида (обзор популярных моделей):

отдельная камера, которая подключается к штатной мультимедийной системе либо самостоятельно установленному экрану;комплект камеры с зеркалом заднего вида, на которое при движении назад будет выводиться изображение. Это может быть как отдельно зеркало, так и накладная панель, которая будет крепиться поверх штатного отражателя.

Монтаж

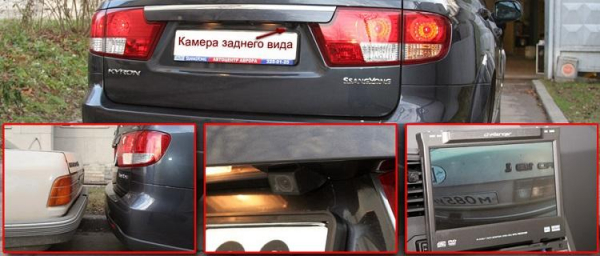

Вам предстоит решить, куда именно будет вмонтирована камера. Способы установки:

в плафон штатного освещения номерного знака. Многие производители изготавливают переходные стекла, которые позволяют установить камеру и сохранить подсветку номера. Если на вашей модели авто в определенных комплектациях штатно устанавливается помощник для парковки, то вам всего лишь необходимо приобрести такую крышку фонаря. При этом подобрать устройство можно даже среди универсальных аксессуаров;в ручку открытия багажника, которая часто выполнена единым корпусом с пластиковым молдингом над номерным знаком. Камеру в прямоугольном корпусе можно без труда закрепить обычными саморезами;прикрепить к рамке номерного знака;вмонтировать в бампер. На некоторых авто для установки даже не нужно снимать бампер. Для такого монтажа подойдут камеры, выполненные в овальном корпусе. Вам всего лишь необходимо проделать отверстие в бампере. Для пущей надежности с внутренней стороны корпус необходимо посадить на кузовной герметик либо герметизировать клеевым пистолетом. Провода в салон авто можно проложить через вентиляционные отверстия, расположенные в багажном отделении.

Дополнительное оборудование

Одной из главных проблем является забрасывание объектива грязью и наледью. Даже немногие штатные системы оборудуются такой полезной функцией, как омывание камеры. Если вы устанавливаете аксессуар в крышку багажника автомобиля, в котором есть омыватель заднего стекла, то реализовать очистку очень просто. Вам всего лишь необходим тройник, который будет вживлен в штатную магистраль омывателя перед форсункой заднего стекла. В качестве распылителя можно взять компактную форсунку с любого подходящего авто. Поскольку стекло объектива маленькое, нет смысла использовать веерную форсунку.

Второй полезной функцией является подсветка камеры, которая в некоторых моделях встроена в корпус. Стоит признать, что в большинстве случаев вреда от этой функции гораздо больше, нежели преимуществ. Подсветка засвечивает объектив камеры, в итоге в ночное время качество изображения никак не улучшается. Проблема с засветом может возникнуть, если камера заднего вида будет установлена рядом с подсветкой номера. В таком случае может помочь замена ламп накаливания на светодиоды. Если такой ход не решит проблему, придется мастерить защитный экран.

Электронная составляющая

Внимательно отнеситесь к прокладыванию проводов. Места соединений должны быть качественно заизолированы. Чтобы провода не болтались и не перетирались, обмотайте их тряпчатой изолентой, по возможности закрепите стяжками к штатным жгутам проводов либо зафиксируйте, используя технические отверстия кузовных элементов. В салоне провода можно протягивать как внизу вдоль порогов, так и за обшивкой потолка.

Установка камеры заднего вида своими руками не вызовет трудностей даже у начинающего автолюбителя, но вот к подключению нужно подойти куда более основательно. Рассматривать камеры заднего вида, которые идут в комплекте вместе со специальным зеркалом, не имеет смысла. Вам просто необходимо подключить все по инструкции, которая обязательно прилагается к устройству.

Для нормального функционирования системы используется:

двухжильный провод для питания камеры;двухжильный провод видеосвязи. Для передачи видео на монитор используются провода с RCA разъемами (известные всем «тюльпаны»). Жилы не экранированные, поэтому при необходимости могут быть удлинены либо разрезаны для протягивания в труднодоступных местах. В некоторых вариантах для корректной работы системы из разъема RCA будет выходить дополнительный провод возбуждения.

Провод возбуждения активирует экран магнитолы «плюсовым» током, заставляя систему автоматически переходить в режим трансляции изображения с камеры. Провод возбуждения обязателен не для всех мультимедийных систем, в некоторых устройствах автоматический переход на камеру заднего вида осуществляется по каналу видеосвязи. Если подобная функция магнитолой не предусмотрена либо устройство подключено некорректно, то сменять изображение на экране придется вручную нажатием специальной кнопки.

Способы подключения

Связать камеру заднего вида и монитор в салоне можно беспроводным способом. Для этого потребуется специальный модуль. Питание модуля подключается к лампе заднего хода, а уже с модуля идет к камере. Второй беспроводной модуль подключается к питанию монитора. Недостаток такого способа в помехах, часто препятствующих нормальной передаче изображения. Также такой способ не подходит для магнитол, которым необходим провод возбуждения.

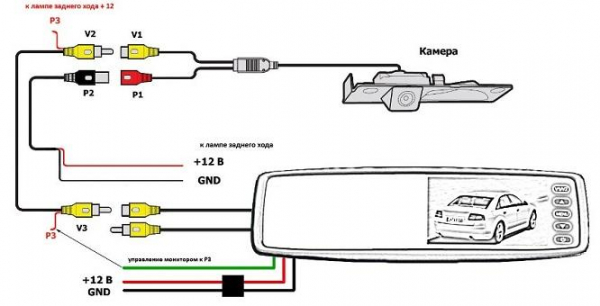

Более подробно рассмотрим классический вариант подключения. Суть приведенной схемы в том, чтобы подключить питание камеры к фонарю заднего хода, напряжение на выводах которого появляется только после включения реверсной передачи. Разъем («тюльпан») подключается к штатному выходу на магнитоле либо экране, предназначенном для видеосвязи. Провод возбуждения необходимо соединить с выходом магнитолы, обычно маркирующимся как «Reverse». Узнать, обязателен для вашей мультимедийной системы провод возбуждения, можно из технической документации к магнитоле. На этом установку и подключение своими руками для большинства автомобилей можно считать завершенной.

Система контроля неисправности лампа

Что делать, если вы установили камеру заднего вида на свой автомобиль, а она работает, только когда автомобиль заглушен? Во многих современных автомобилях, обычно имеющих немецкие корни, установлена система контроля исправности лампа. ШИМ-контроллер посылает по проводам питания осветительных приборов прямоугольные положительные импульсы, которые помогают обнаружить перегорание фонарей кормовой части автомобиля. Поскольку лампы имеют инерционность, пульсации тока не влияют на их работу. Но вот камера заднего хода при таких помехах будет работать некорректно.

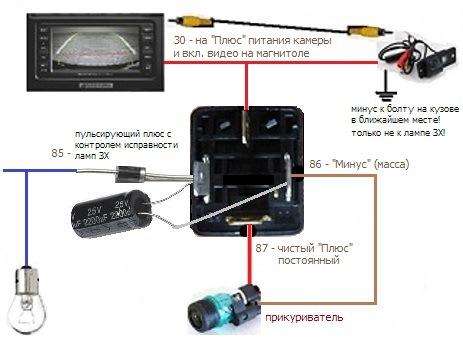

Для предотвращения такого эффекта камеру к фонарю заднего хода необходимо подключить через реле с питанием от прикуривателя (там ток уже будет постоянным). При этом «+» от ламп ЗХ на обмотку реле необходимо подать только после выпрямления диодом и сглаживания пульсаций конденсатором. «Минус» для питания камеры необходимо взять как можно дальше после «массы» фонарей ЗХ.

Предлагаем посмотреть видео с подробным описанием способа устранения помех, чтобы гарантированно не иметь проблем с картинкой на своем авто.
