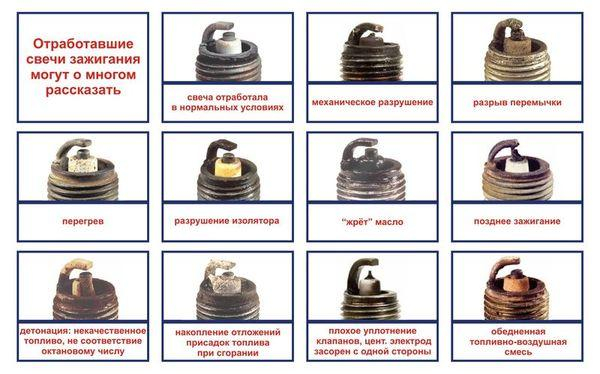

Порядок диагностики свечей зажигания

Свечи зажигания в бензиновом двигателе автомобиля предназначены для создания искры, посредством которой происходит воспламенение горючей смеси в цилиндрах. Выход из строя хотя бы одной означает невозможность нормальной работы соответствующего цилиндра и перебои в работе двигателя. Однако неустойчивая работа и другие неисправности двигателя, имея схожие симптомы, могут возникать и по причинам, никак не связанным со свечами зажигания. Не желая каждый раз тратить денежные средства на покупку нового комплекта последних, многим автолюбителям было бы полезно узнать, как выполняется проверка свечей зажигания своими руками?

Первичная диагностика на двигателе

Конечно, для диагностики можно обратиться в автосервис, где имеется специальный стенд и разрядник. Однако проверка свечей зажигания при желании может быть выполнена самостоятельно.

Для косвенной экспресс-диагностики не понадобится стенд или какое-либо другое приспособление. Провести первичную проверку своими руками очень просто. Необходимо поочередно отсоединять высоковольтные провода и наблюдать за тем, как работает двигатель. Если при отключении какого-то цилиндра характер работы не изменяется, значит, причина кроется именно здесь.

Тем не менее такой метод не гарантирует 100% уверенности в том, что неисправность кроется именно в свече, так как не исключены проблемы с другими элементами системы зажигания, например, с модулем зажигания или с высоковольтным проводом.

Снятие и проверка зазора

Для снятия свечи понадобится свечной ключ. Сначала нужно отключить высоковольтный провод, а затем с помощью ключа осторожно выкрутить свечу.

Перед проверкой зазора необходимо очистить свечи от отложений. Проверка зазора между электродами выполняется при помощи плоского щупа. Нормативное значение зазора указано в руководстве по техническому обслуживанию и ремонту или на упаковке деталей.

Проверка функционирования снятых свечей зажигания

После контроля и выставления необходимого зазора нужно провести проверку искрообразования. Ее можно провести различными способами:

проверка на автомобиле в снятом состоянии;проверка мультиметром;проверка пьезопистолетом;проверка с использованием контрольного устройства, изготовленного своими руками.

Проверка на автомобиле в снятом состоянии

Схема следующая:

снять колпачки высоковольтных проводов;выкрутить свечи;соединить их при помощи металлической проволоки через контактные головки;замкнуть конец проволоки на «массу», то есть на любую металлическую часть автомобиля;надеть высоковольтные провода;прокрутить двигатель стартером и наблюдать за появлением и характером искры.

Используя такой разрядник, можно установить, что если искра слабая, то, скорее всего, ресурс детали на исходе и ее нужно заменить.

Проверка мультиметром

Еще один косвенный способ диагностики, не гарантирующий 100% верности результата, можно реализовать, используя такой прибор как тестер электрических цепей (мультиметр).

Схема проверки:

прибор выставляется на сопротивление 20 кОм;один провод мультиметра соединяется с контактной головкой, а другой с центральным электродом.

Если контакт есть (тестер показывает сопротивление), то причиной неисправности может быть повреждение изолятора. К сожалению, это устройство не разрядник, поэтому, недостатком такой методики является невозможности контроля искры. Кроме того, для различных типов свечей должно устанавливаться свое значение сопротивления, которое не всегда известно.

Проверка пьезоэлектрическим тестером

В автомобильных магазинах продается специальный пьезоэлектрический тестер (пьезопистолет), при помощи которого можно проверить искру. Использовать подобный аппарат просто: нужно просто вставить свечу в прибор и нажимать кнопку. Исправная свеча, закрепленная в пистолете, будет давать искру. Можно не приобретать подобный разрядник, а изготовить его своими руками с использованием зажигалки. Конец провода, идущего от пьезоэлектрического блока, нужно соединить с контактной головкой, а сам блок с кнопкой прижать к корпусу свечи. Самодельный разрядник готов. Если при нажатии кнопки искра не проскакивает, то свеча является неисправной.

Погрешность

Основным недостатком описанных методов проверки, проводимых на открытом воздухе, является разница давлений (атмосферного и рабочего), в результате этого даже неисправная свеча при проверке тестером может давать искру, поскольку в цилиндре двигателя под избыточным давлением для образования искры требуется большее напряжение, чем в нормальных условиях. Именно поэтому подобные методики не могут гарантировать 100%-й точности результата.

Специальный стенд для проверки, имеющийся в автомастерских, имитирует работу под давлением в цилиндре, приближая условия диагностики к реальным. Однако можно изготовить подобный прибор самостоятельно.

Проверка с использованием самодельного устройства

Для того чтобы собрать самодельный разрядник, понадобятся следующие материалы:

шприц (20 мл);гужон (резьбовая втулка по диаметру свечи);клей;маленький шприц для нанесения клея;

Схема сборки следующая. У шприца срезается носик. На место среза и прилегающую внутреннюю плоскость наносится клей и устанавливается гужон. Не будет лишним дополнительно заизолировать крепление гужона при помощи проволоки или герметика. Самодельный стенд готов.

Использовать разрядник очень просто. Для этого нужно снять свечу, вкрутить ее в гужон, надеть высоковольтный провод. Корпус свечи должен быть замкнут на «массу». Шприц лучше закрепить. После запуска двигателя автомобиля нужно давить на поршень шприца. Если под давлением искра не появляется, слабая или смещается от пространства между электродами на корпус либо центральный электрод, то такая свеча неисправна.
