Правила регулировки света фар

Правильный угол рассеивания пучка света – залог не только вашей безопасности, но и комфорта других участников дорожного движения в темное время суток. Именно поэтому регулировка фар – неотъемлемая процедура для всех автомобилей, вне зависимости от типа светотехники либо класса авто.

Грамотная настройка означает баланс между максимальной площадью рассеивания, что позитивно влияет на степень освещения дороги, и углом света, при котором водители встречного транспорта сохраняет достаточную степень видимости.

Знание того, как отрегулировать фары, будут полезны каждому владельцу авто.

Место для регулировки

Самостоятельная настройка пучка невозможна без разграфленного отражающего экрана. Для подобных целей подойдет любой плоский участок вертикальной поверхности (стена, ворота гаража).

Обратите внимание на то, что поверхность дорожного полотна перед экраном должна быть ровной на протяжении 10 м.

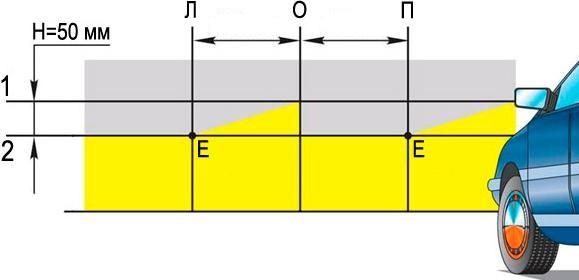

Измерительный стенд придется чертить своими руками. Приготовьтесь заранее, проделав ниже указанную процедуру еще засветло. Для этого вам потребуется мел либо маркировочный скотч и рулетка. Сам процесс разметки состоит из следующих манипуляций:

назначьте вертикальную линию;измерьте расстояние от лампочки в фаре до земли. Полученное значение будет высотой горизонтальной линии, которую следует начертить на стене. Вертикальная линия должна делить измеренный отрезок на две равные части;расположите еще одну горизонтальную линию параллельно предыдущей (ниже на 50 мм);

Учтите, что в случае с системой освещения с раздельными приборами для ближнего и дальнего света, настройка осуществляются отдельно для каждого режима. Регулировка фар дальнего света осуществляется по верхней линии.

Процесс настройки

Следующие предписания дают исчерчивающее руководство по регулировке своими руками:

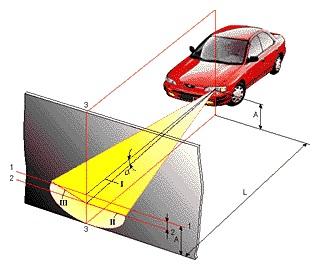

расположите фронтальную часть автомобиля на расстоянии 7 м параллельно плоскости экрана;включите режим ближнего света;отрегулируйте положение отражателя таким образом, чтобы вертикальная граница пучка сбегалась с линией, которую вы чертили второй по счету;рассеивание пучка в горизонтальной плоскости должно сбегаться с точками пересечения начертанных линий.

Дальний свет

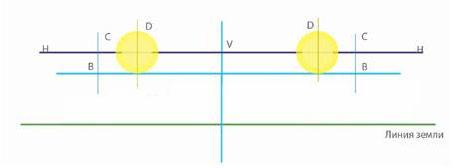

В автомобилях с разделенной системой главного освещения, схема регулировки фар в режиме дальнего света будет немного отличаться от выше указанной. Ближний режим регулируется по линии В, а ореол пучка дальнего света должен располагаться на пересечении линий H и D.

ПТФ

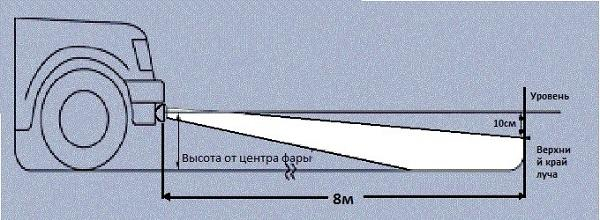

Измерьте расстояние от места установки ПТФ до земли. Проведите вертикальную линию на отражательной плоскости. Расположите автомобиль в 8 метрах от стены.

Верхняя граница пучка противотуманок должна располагаться на 100 мм ниже чем уровень расположения лампочки. Как и в случае с приборами главного освещения, регулировка фар ПТФ своими руками требует лишь внимательности к соблюдению нормативов.

Комплексный метод

Согласно следующего предписания, настройку главного света, а также ПТФ можно осуществить своими руками за один прием.

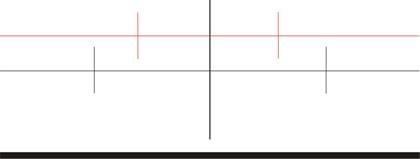

Размечаем на экране горизонтальную линию соответствующую уровню расположения ПТФ;на 12 см выше, а также на 22 см ниже проводим еще по одной линии;размещаем автомобиль в 10 м от стены, включаем ближний свет и ПТФ;регулировка фар происходит до того времени, пока верхняя граница освещения ПТФ будет соответствовать нижней линии, а верхний пучок ближних фар соответствовать верхней линии. Способ настройки горизонтальной области одинаков для всех методов.

ДХО

Свет дневных ходовых огней призван обозначать ТС, а не освещать дорожное полотно. Поэтому площадь рассеивания светового пучка зависит от места установки. Если ваш автомобиль не был укомплектован ПТФ с завода, но вы установили их своими руками, то регулировка фар дневного света должна происходить в момент инсталляции. Самые важные параметры регулировки:

пучок должен рассеиваться параллельно дорожному полотну;в горизонтальной плоскости допускается площадь освещения до 40º;в вертикальном направлении 20º.

Для более детальной информации смотрите установочные нормы по ГОСТ Р 41.48-2004.

Важные нюансы

Регулировка фар своими руками осуществляется с учетом следующих рекомендаций:

давление в шинах должно соответствовать норме для вашего авто, бак полностью заправлен, в багажнике комплект вещей, которые обычно находятся в машине (запаска, аптечка, набор инструментов и прочие);если автомобиль оснащен электрическим корректором отражателей, установите его перед настройкой в нулевое положение;лучшего результата можно добиться, регулируя фары с каждой стороны поочередно. Противоположную сторону можно прикрыть светонепроницаемым материалом;для большей точности, во время регулировки на пассажирском месте должен сидеть человек, вес которого близок к весу водителя;положение отражателя в большинстве автомобилей настраивается механическими корректорами. Один из них отвечает за вертикальный наклон, другой за горизонтальное направление;

Регулировка фар должна осуществляться при каждом вмешательстве в расположение светотехники. Поданный материал поможет проделать процедуру своими руками.
