Правила затяжки болтов ГБЦ

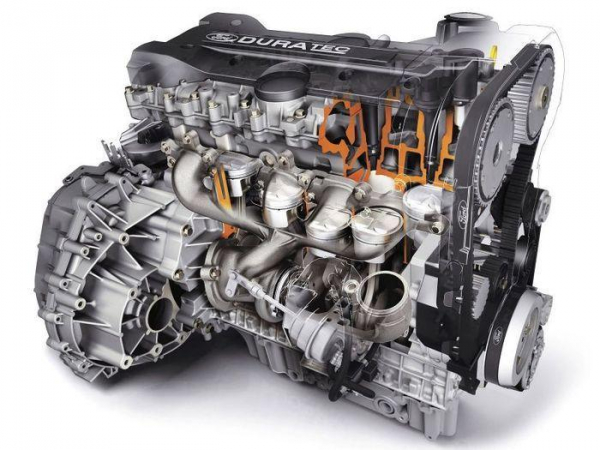

Головка блока цилиндров (ГБЦ) обеспечивает герметизацию камеры сгорания, а также является основой для механизма газораспределения. Во время работы на ГБЦ воздействуют высокая температура, сильная вибрация и другие факторы. Если затяжка болтов головки блока цилиндров произведена неправильно, то возможна потеря герметичности камеры сгорания, прогорание прокладки или растрескивание корпуса этой детали.

Какие силы действуют на ГБЦ во время работы мотора

Любой режим работы мотора приводит к неравномерному нагреву головки. Участки, расположенные над камерами сгорания, нагреваются гораздо сильней остального корпуса, из-за чего возникает тепловое напряжение металла. Чем выше обороты двигателя или сильней нагрузка на него, тем больше разница в нагреве различных участков этой детали. На некоторых участках температурное расширение алюминия, из которого сделан корпус этой детали, оказывается настолько сильным, что увеличивает давление на прокладку между головкой и блоком цилиндров. Поэтому через определенный промежуток времени необходимо повторять момент затяжки винтов, в противном случае велика вероятность прогорания прокладки.

Какие силы действуют на ГБЦ во время закручивания винтов

Прокладка, которую устанавливают между блоком цилиндров и ГБЦ, обладает определенной толщиной, которая уменьшается во время затяжки. Несмотря на общую жесткость, алюминиевый корпус этой детали деформируется во время затяжки на тысячные доли миллиметра, поэтому необходимо проводить ее от центра к краям. В этом случае удается компенсировать изгибание ее поверхности (подошвы). Когда головка лежит на блоке цилиндров, то давление на каждый участок ее подошвы одинаково. По мере закручивания, давление в местах установки болтов (винтов) возрастает, что и приводит к V-образной деформации подошвы. Чтобы избежать этого, необходимо строго соблюдать последовательность действий. Если порядок затяжки нарушен или усилие (момент) не соответствует мотору, возрастает вероятность прогорания прокладки и ремонта двигателя.

Правильный порядок затяжки

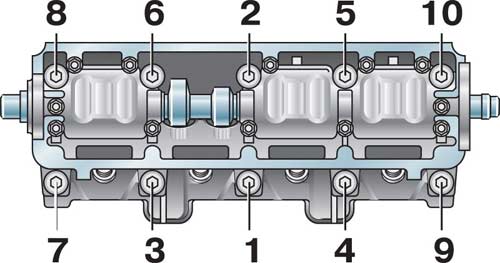

Вне зависимости от типа двигателя порядок затяжки ГБЦ всегда одинаков. Любая головка затягивается с помощью двух рядов винтов, идущих параллельно камерам сгорания. Порядок отверстий – от первого к последнему цилиндру, по правому и левому, относительно первого цилиндра, ряду. Вот правильный порядок закручивания винтов:

2 центральных болта правого и левого рядов. В четырехцилиндровых рядных (L4) моторах они расположены между 2 и 3 цилиндрами. В силовых агрегатах L6 они находятся по центру 3 цилиндра. В моторах V6 напротив каждого средней камеры сгорания;2 винта слева от центральных (по одному в каждом ряду);2 справа от центральных (по одному в каждом ряду);2 болта, расположенные слева в обоих рядах;2 болта расположенные справа в обоих рядах;момент затяжки не более 1 кгс.м.

Некоторые мастера предпочитают другой порядок. Сначала закручивают 2 центральных болта (момент такой же, как описано выше), затем винты слева и справа по одному ряду, после чего также по другому ряду. Потом продолжают в этом же порядке закручивать остальные болты. И тот и другой порядок затяжки головки одинаковы по эффективности, поэтому каждый выбирает то, что нравится лично ему. Главное обеспечить правильное усилие во время затягивания. Закрутив все болты ГБЦ, их начинают затягивать в том же порядке. Момент должен составлять 3–4 кгс.м. Затем, соблюдая тот же порядок, еще раз затягивают с усилием 7–8 кгс.м. Максимальный момент зависит от марки и модели автомобиля, поэтому перед началом работы необходимо внимательно прочитать инструкцию по ремонту вашего автомобиля. В противном случае велик риск повреждения головки или блока цилиндров.

На некоторых автомобилях можно повторно использовать болты ГБЦ, убедившись, что их длина укладывается в рекомендованные значения. На остальных машинах желательно каждый раз использовать новые детали.

Для правильной затяжки используйте динамометрический ключ

Если длина винта больше, чем необходимо, то он упрется в дно колодца. Попытка его затянуть приведет к тому, что головка болта отломится или он сорвет резьбу в колодце. В любом случае, придется разбирать мотор, менять прокладку и скорее всего восстанавливать колодец. Это обойдется гораздо дороже нового комплекта винтов.

Через 300–700 километров (зависит от типа и модели двигателя) необходима протяжка ГБЦ. За время этого пробега, высокие температуры и вибрация привели к обжатию прокладки, поэтому необходимо снова затягивать болты. Обычно достаточно повернуть каждый болт 1–2 раза на 90 градусов, ориентируясь на показания динамометрического ключа, чтобы не превысить момент. Порядок затяжки такой же, как раньше.

Вывод

Теперь вы знаете, как производится затяжка головки блока цилиндров и какие ошибки допускают во время этой операции. Это поможет вам в самостоятельном ремонте и обслуживании своего автомобиля.
