Правильная установка ксеноновых ламп

Рассмотрим, как установить ксеноновые лампы, чтобы не слепить водителей встречных автомобилей. Правильно инсталлировать ксенон своими руками сможет даже начинающий водитель, но при этом важно понимать специфику газоразрядных ламп.

Как не лишиться прав

Прямого запрета на использование ксеноновых ламп нет, но за несанкционированную установку водителя могут лишить прав на срок – от полугода до года. Сотрудники ГИБДД ссылаются на ст. 12.5 ч.3 КоАП, которая устанавливает такую меру наказания, если на автомобиль установлены световые приборы, режим и цвет свечения которых не соответствуют установленным допускам к эксплуатации ТС. Также поводом для меры пресечения служит перечень неисправностей внешних осветительных приборов, при которых запрещена дальнейшая эксплуатация ТС. Запрет вступает в силу в следующих случаях:

несоответствие регулировки светового потока требованиям ГОСТа;рассеиватели и лампы не соответствуют типу светового прибора;несоответствие режимов работы и типа ламп предусмотренной производителем ТС конструкции осветительных приборов.

Чтобы уменьшить риск лишения ВУ, необходимо соблюсти следующие условия:

отражатель и стекло фары должны быть предназначены для установки ксеноновых ламп;наличие автокорректора, регулирующего световой пучок в зависимости от положения кузова автомобиля;фары должны быть оборудованы омывателем.

Рассмотрим, как установить газоразрядные лампы так, чтобы не создавать помех встречному транспорту и рассчитывать на лояльность сотрудников ГИБДД. Для легализации вам необходимо получить разрешение на переоборудование, а затем узаконить внесенные в конструкцию ТС изменения.

Маркировка фар

Возможность установки ксеноновых ламп определяется заводом-изготовителем осветительных приборов. Узнать допуски можно с помощью расшифровки маркировки.

DC/DR – фары с отдельными лампами для ближнего и дальнего режима. Для обеих доступна установка ксеноновых ламп.DCR – двухрежимная фара (одна лампочка). Инсталляция газоразрядной лампы допустима.DC/HR – ксенон можно устанавливать только для ближнего света фар.HC/HR либо HCR – только галогенные лампы.CR – фары с лампами накаливания.

Маркировка наносится непосредственно на стекло либо корпус фары.

Комплект штатного ксенона

Многие модели авто штатно оборудуются ксеноном только в дорогих комплектациях. Поэтому для инсталляции достаточно купить фары, лампы и устройство автоматической корректировки пучка света. Поскольку стоимость этих деталей немаленькая, систему омывателя фар можно соорудить своими руками.

Понадобятся б/у бачок омывателя лобового стекла, подходящий моторчик, трубки.Форсунки омывателя (подойдут с любого авто) монтируются в бампер, устройство запитывается через предохранитель. Управление питанием нужно вывести на отдельную кнопку в салоне. Можно подключить к штатному омывателю, тогда фары будут омываться вместе с лобовым стеклом. Но в таком случае расход омывателя значительно увеличится.

После монтажа комплекта фары должны быть отрегулированы в сертифицированном центре (можно на дилерской станции). Копию заказ-наряда регулировки лучше постоянно хранить в автомобиле.

В некоторых авто штатный ксенон не укомплектовывается омываетелем и автокорректором. Продажа и эксплуатация таких ТС разрешается положениями Правил ЭЕК ОНН №48. Суть постановления в том, что омывателем и автоматическим корректором должны оборудоваться фары ближнего света с источником света либо модулем СИД, создающим(и) номинальный световой поток более 2000 люменов. Поэтому вы можете установить ксенон в ближний свет, использовав штатные лампочки и заменив только необходимые элементы.

Переделка фар под ксенон

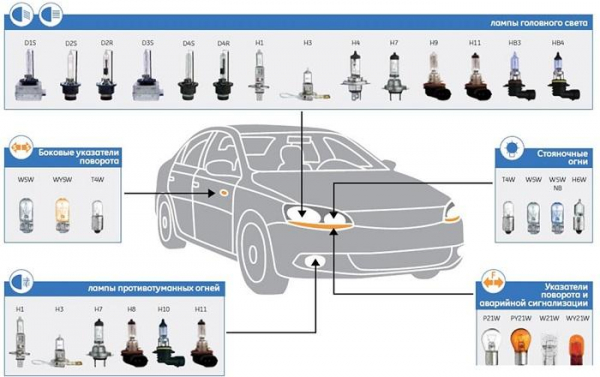

Если стоимость штатного комплекта кажется вам слишком неразумной, можно собрать ксенон из отдельных комплектующих. На авто, в которых за ближний и дальний режимы свечения фар отвечает одна и та же лампочка, следует устанавливать би-ксенон. В обратном случае можно использовать ксеноновые лампы D2S для дальнего и D2R для ближнего света. На данный в момент в продаже можно найти газоразрядные лампы даже под обычный цоколь серии H, доступны множество переходников. Так что с инсталляцией самих ламп проблем возникнуть не должно.

Даже если в фарах установлены линзы для галогенного света, перед тем как устанавливать ксеноновые лампы на свой автомобиль, линзы нужно заменить на комплект, специально предназначенный для газоразрядного источника света. Объясняется это разницей конструкции «шторки», переключающей режимы освещения. Итак, что нужно для перехода с галогенок на газоразрядные лампы:

Автокорректор

подходящие линзы;ксеноновые лампы;блок розжига и крепеж к нему;разъемы для подключения, при необходимости еще и переходники.

Наилучшее решение в таком случае – покупка готового, сертифицированного комплекта (копию документа желательно хранить в авто). Автокорректор светового пучка придется докупать отдельно. Если в вашем автомобиле уже установлен электрический привод регулировки, можно докупить универсальный автокорректор без сервоприводов. Моторчики при необходимости также можно докупить отдельно.

Рекомендации

Блок розжига и автокорректор должны быть установлены в чистых, защищенных от влаги местах. Убедитесь в том, что они надежно закреплены. Модуль управления светом должен быть выставлен строго по уровню.Для разборки фары и установки линз можно герметик разогреть феном. Затем ножиком аккуратно отделить стекло.Ни в коем случае не касайтесь ксеноновых ламп. Чтобы они долго прослужили, держаться следует только за сам цоколь.Перед сборкой убедитесь, что на внутренней части стекла и на линзе нет отпечатков пальцев или иных загрязнений.

Если вы будете производить монтаж, убедитесь в понимании логики управления тех электрических приборов авто, в которые будут внесены изменения. Дабы сделать монтаж надежным, а также исключить риск возгорания, все соединения должны быть хорошо заизолированы.

Почему все так серьезно

Стандартная установка ксенона своими руками занимает не более получаса. Как выглядит неправильный подход к инсталляции:

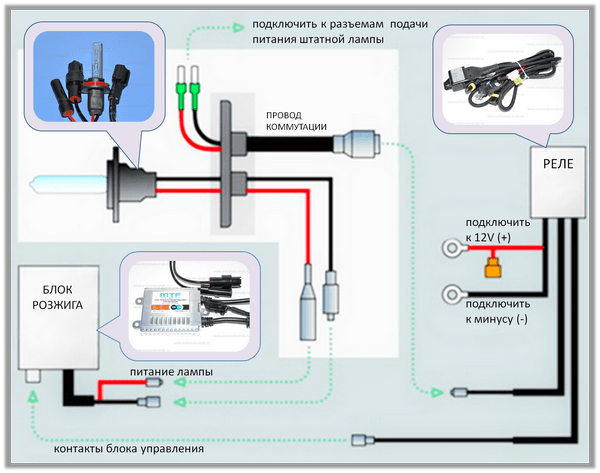

вместо стандартной, галогенной ставится ксеноновая лампочка с соответствующим цоколем;крепится блок розжига;подключение разъемов от блока к лампам, «минус» и «плюс» запитываются от стандартного разъема.

В чем «соль», спросите вы? Ксенон, установленный в не предназначенные для этого фары, будет слепить встречных водителей. Все дело в природе источника, генерирующего световой поток. Меньшая длина волны излучения газоразрядных ламп, а также большие габариты искрового заряда провоцируют рассеивание светового потока при использовании с отражателями для галогенных лам. Именно этим объясняется необходимость установки собирательной линзы или специального отражателя.

Еще больше усугубляет ситуацию установка ксенона в фары с обычным отражателем и рифленым стеклом фар. К сожалению, многие водители игнорируют не только законодательные положения, но и нормы здравого смысла. Установка ксенона своими руками в обычные фары должна сопровождаться стачиванием рифленности. Для этого используется специальная полировочная насадка и абразивы градации от Р60 до Р2000. Финальная обработка происходит крупноабразивной и мелкозернистой полировочной пастой. Также можно использовать фторопол либо полироль для лобового стекла на основе оксида церия.
