Проверка искры на инжеторном моторе
Среди распространенных неисправностей инжекторного двигателя или карбюраторного мотора является такая, когда на свечах зажигания пропала искра. В этом случае двигатель может не заводиться или после запуска функционировать с перебоями (троить), так как на одной из свечей нет искры и цилиндр фактически не работает.
Рекомендуем также почитать статью о том, почему стартер крутит, но двигатель не заводится. Из этой статьи вы узнаете о наиболее частых причинах отказа мотора заводиться при нормально работающем стартере.
В подобной ситуации диагностику следует начинать с проверки системы зажигания. Параллельно с этим стоит учитывать определенные особенности и нюансы зависимо от типа установленного двигателя. Далее мы поговорим о доступных способах проверки зажигания на искру применительно к моторам с карбюратором, а также рассмотрим что делать, если пропала искра на инжекторном двигателе.
Содержание статьи:
Почему пропадает искра: основные причины
На разных типах двигателей существует достаточно широкий список причин, по которым на свечах зажигания нет искры. Среди главных специалисты выделяют:
- Проблемы со свечами зажигания (разрушение корпуса свечи, дефекты электродов и т.п.). Также стоит отметить, что свечи могут быть залиты топливом или маслом, что указывает на поломки самого двигателя.
- Неисправности высоковольтных проводов, связанные с пробоем изоляции или отсутствием контакта.
- Выход из строя или ошибки в работе датчика положения коленчатого вала.
- Проблемы с модулем зажигания, катушкой зажигания, коммутатором;
- Сбои в работе или неполадки трамблера.
- Ухудшение или отсутствие контакта «массы».
- Ошибки, связанные с работой электронного блока управления двигателем (ЭБУ);
Нет искры на инжекторном двигателе или моторе с карбюратором: как проверить
Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.
Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя.
Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.
Как уже было сказано выше, для проверки искры на инжекторе используется специальное устройство-разрядник. Наличие данного решения во время диагностики позволяет точно локализовать проблемный участок, так как искры зажигания может не быть на свече, на распределителе или на катушке. Также искры может не быть только в одном, в нескольких или сразу во всех цилиндрах двигателя.
Полное отсутствие искрообразования указывает на возможные неполадки контроллера, модуля зажигания, неисправности катушки или центрального провода. Начинать диагностику следует с проверки предохранителей. Затем следует оценить состояние контакта «массы», а также проверить высоковольтные провода.
Рекомендуем также прочитать статью о том, как самому произвести проверку высоковольтных проводов. Из этой статьи вы узнаете о способах диагностики состояния свечных проводов зажигания своими руками.
Если искры нет на катушке зажигания, тогда следует продиагностировать работоспособность провода высокого напряжения. Указанный провод должен быть проверен на целостность изоляции, не иметь пробоев, обгорелых участков и т.п. Обнаружение любых дефектов является основанием для его замены.
Также в процессе диагностики системы зажигания следует осмотреть свечи. Делать это нужно в том случае, если электричество доходит до свечей. На карбюраторных авто достаточно снять свечной провод, после чего приблизить его к металлической поверхности (например, кузов авто) на половину сантиметра. Затем нужно покрутить стартером и убедиться в наличии или отсутствии пробегающей искры между проводом и металлической поверхностью. Сама искра также должна иметь определенную интенсивность, быть белого цвета с легким синеватым оттенком. В случае если не замечены отклонения, тогда свечи рабочие. Причиной того, что нет искры на свече, может оказаться катушка зажигания.
Если же замечены проблемы со свечами, тогда обратить внимание нужно на контакты свечей. Указанные контакты не должны иметь загрязнений. Добавим, что при замеченных отклонениях от нормы оптимально сразу заменить свечи зажигания. Отсутствие такой возможности укажет на необходимость очистки контактов.
Проверка катушки системы зажигания на искру

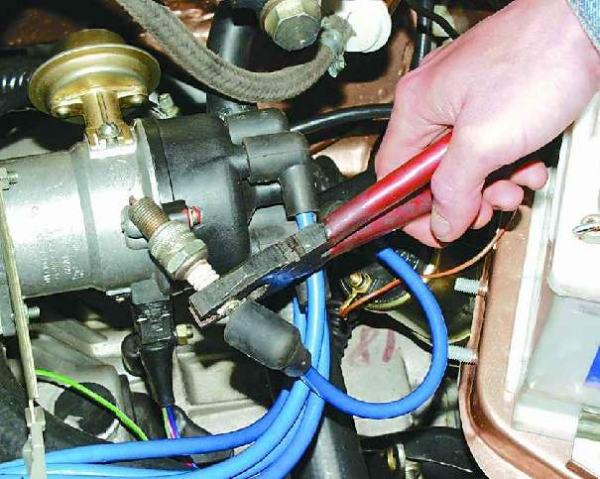

Для диагностики работоспособности катушки следует извлечь провод из распределителя-прерывателя. Далее проверка осуществляется аналогично тестированию высоковольтных проводов, то есть провод подносят к металлической поверхности и крутят стартером. Наличие искры укажет в этом случае на неполадки распределителя зажигания, если искры нет, тогда проблема заключается в катушке.
Для начала следует проверить контакты распределителя. Указанные контакты могут окислиться, также возможны повреждения изоляции, неисправным может быть и сам ротор. Обнаружение проблем с ротором позволяет устранить неисправность путем его замены. Во время проверки катушки зажигания следует выявить возможные дефекты целостности обмотки, прогары и другие признаки того, что внутри происходит короткое замыкание. Если такие признаки обнаружены, катушку следует заменить или произвести ремонт катушки зажигания.
Добавим, что наличие искры на свечах зажигания еще не означает, что автомобиль обязательно должен заводиться. Особенно это справедливо для инжекторных моторов, на которых выход определенных датчиков или ЭБУ из строя может сильно затруднить или сделать полностью невозможным пуск силового агрегата. В таких случаях искра есть, топливо подается, но двигатель все равно не заводится. Также отдельного внимания заслуживает замок зажигания, так как неисправности могут проявляться и в этом месте.
Теперь давайте подробнее рассмотрим способы проверки основных элементов системы зажигания. Для этого снова вернемся к катушке. Как уже было сказано, наиболее частой причиной неисправности является поврежденная обмотка. Затем происходит пробой изоляции и возникает короткое замыкание. Еще важно понимать, что катушка может выйти из строя по причине перегрузок. Такие повышенные нагрузки возникают в результате проблемных свечей или свечных проводов. Для диагностики следует:
- поставить автомобиль в сухой парковочный, ремонтный или другой бокс. Можно также воспользоваться гаражом. Главное, чтобы влажность не была слишком высокой;
- далее понадобится очистить от загрязнений крышку трамблера, после чего указанная крышка подлежит снятию;
- затем нужно провернуть коленвал двигателя так, чтобы контакты распределителя оказались замкнутыми;
- теперь можно включить зажигание и поднести высоковольтный провод трамблера к «массе» на 3-7 мм;
После оценки искры можно принять решение о том, нужно ли менять катушку зажигания. Обратите внимание, ремонт данного элемента зачастую представляется нецелесообразным. Также во время установки новой запчасти следует точно придерживаться соблюдения необходимой полярности. Если этого не сделать, тогда новая деталь быстро придет в негодность после неквалифицированной установки. Отметим, что в автосервисах для проверки катушек используется специальный стенд. Такое оборудование позволяет проверять катушку с учетом различных режимов работы.
Чтобы проверить искру на свечах зажигания в том случае, если распределитель исправен и нет проблем с состоянием высоковольтных проводов, нужно выкрутить свечи из двигателя. Помимо контактов следует смотреть на нагар, степень замасливания электродов и т.п. Для нормального искрообразования загрязнения нужно отчистить. Также следует проверять зазор между электродами, который обычно в норме составляет от 0.7 до 0.9 мм. Если зазор нарушен, тогда можно аккуратно подогнуть боковой электрод. Такой способ является временной мерой, но позволяет проехать в отдельных случаях от нескольких десятков до сотен километров без «троения» двигателя в случае неполадок со свечей зажигания.
Также добавим, что для проверки свечей существуют специальные устройства-пистолеты. Обычно такие решения присутствуют в наличии у продавцов свечей зажигания в автомагазинах или на автомобильных рынках. Если есть такая возможность, тогда свечи можно проверить на подобном оборудовании.

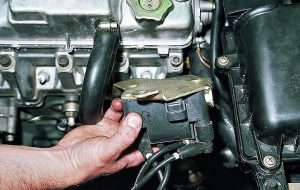

Если нет искры: модуль зажигания
На возможные проблемы, связанные с работой модуля зажигания, указывают следующие симптомы:
- на холостых оборотах двигатель троит;
- снижается мощность, машина плохо разгоняется;
Троение двигателя наиболее сильно проявляется в двух близлежащих цилиндрах, а падение тяги сильнее чувствуется во время попыток резкого ускорения ТС, то есть при сильном и резком нажатии на акселератор. На приборной панели большинства автомобилей в подобной ситуации обычно загорается «сheck».
Если проверка свечей зажигания и высоковольтных проводов не выявила неполадок, тогда модуль зажигания следует проверять тестером. Проверка заключается в том, чтобы один выход тестера подключить к разъему модуля, а другой запитать на «массу». Затем мотор можно запускать. Показание тестером 12 В является свидетельством того, что модуль в порядке. Отклонение в показаниях прибора от нормы может указывать как на необходимость замены самого модуля, так и проверки/замены соответствующих предохранителей.
Полезные советы
Опытные автолюбители хорошо знают, что свечи зажигания могут выйти из строя в самый неподходящий момент. По этой причине рекомендуется возить с собой запасной комплект. То же самое можно сказать и о свечных проводах.
Во время работ с системой зажигания следует соблюдать повышенную осторожность, так как возможно получение сильного удара электрическим током. Необходимо использовать изолированные инструменты.
Если возникли подозрения о том, что причиной неполадок является модуль зажигания, устройство можно временно подменить заведомо рабочим при такой возможности. Такой подход позволяет существенно сократить время диагностики и быстро установить источник проблемы.

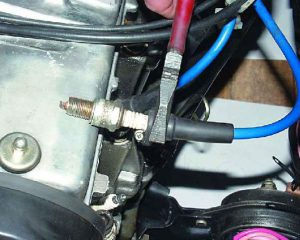

Так как свечи выходят из строя чаще всего по сравнению с другими элементами системы зажигания, проверка «на искру» всегда начинается именно с них. Диагностику можно производить поочередно. Процедура осуществляется путем выкручивания свечи из ГБЦ, затем на свечу надевается колпачок и провод от катушки, после чего производится заземление на «массу». Главным индикатором при проверке во время вращения стартером является сама искра и ее качество.
Во время снятия свечных проводов с модуля зажигания желательно пометить каждый провод. Это позволит осуществлять проверку и последующее подключение в строго определенном порядке без риска перепутать провода.
