Проверка системы охлаждения двигателя: диагностика возможных неисправностей

Система охлаждения двигателя предназначена для того, чтобы силовой агрегат работал в строго определенном температурном диапазоне. Другими словами, не допускается как перегрев, так и слишком интенсивное охлаждение мотора, которое не позволяет ДВС выйти на рабочую температуру.

Далее мы поговорим о том, как проводится диагностика системы охлаждения двигателя, а также чему следует уделить внимание, если двигатель не выходит на рабочую температуру (остается холодным) или перегревается, возникли утечки охлаждающей жидкости (ОЖ) и т.д.

Диагностика системы охлаждения двигателя

Не трудно догадаться, что основной задачей охлаждающей системы становится сначала обеспечение скорейшего выхода на рабочие температуры, после чего реализуется дальнейшее поддержание этой температуры и эффективный отвод избытков тепла в  атмосферу.

При этом не допускается, чтобы мотор оставался слишком холодным, так как непрогретый до рабочих температур двигатель под нагрузками изнашивается быстрее, а сильно перегретый ДВС может заклинить.

Становится понятно, что поддержание строго определенной рабочей температуры двигателя необходимо для того, чтобы зазоры между деталями после нагрева были оптимальными, горючее в цилиндрах сгорало полноценно, снижалась токсичность выхлопных газов и т.д. Температура охлаждающей жидкости в норме должна быть в диапазоне около 85-90 ºС.

Система охлаждения  на современных автомобилях является решением комбинированного типа, то есть двигатель охлаждается как за счет жидкостного, так и за счет воздушного охлаждения. С учетом того, что данная система включает в себя целый ряд составных элементов, а также в замкнутом контуре циркулирует специальная охлаждающая жидкость (тосол или антифриз), в процессе эксплуатации ТС нередко возникают неисправности.

На практике в рамках диагностики необходимо проверять всю систему, а не только отдельные элементы на предмет различных дефектов или износа. Еще важно учитывать, что современные авто зачастую имеют весьма ограниченное пространство под капотом.

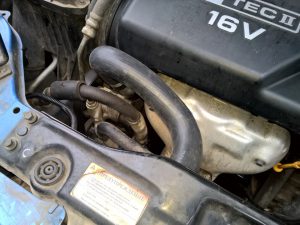

Это значит, что шланги системы охлаждения могут иметь изгибы, несколько мест соединений, отличаются по размерам и форме. Хотя срок службы шлангов достаточно большой, со временем изнашиваются даже изделия высокого качества.

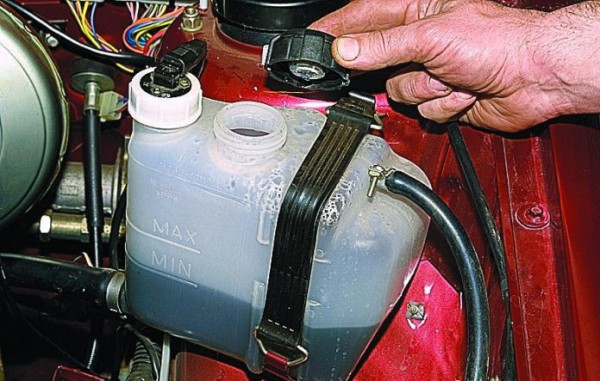

• Итак, вернемся к диагностике. Прежде всего, необходимо проверить уровень и состояние охлаждающей жидкости в расширительном бачке. Рекомендуется, чтобы  уровень был между метками «мин» и «макс» на  прогретом ДВС. На холодном двигателе вполне допускается снижение уровня до отметки «минимум», так как после нагрева мотора уровень повысится в результате расширения горячей ОЖ.

Важно помнить, недолив антифриза приводит к тому, что двигатель может начать перегреваться, в то время как высокий уровень нередко становится причиной выдавливания ОЖ через крышку расширительного бачка.

Также помутнение ОЖ, наличие примесей и т.д. обычно указывает на то, что антифриз или тосол нужно менять. Как правило, охлаждающие жидкости рассчитаны на 2-3 года службы, затем происходит потеря полезных свойств.

• Идем далее. Если заметно, что уровень охлаждающей жидкости даже после того, как был приведен в норму, все равно достаточно быстро понижается, следует проверять систему охлаждения на герметичность. Все соединения нужно осмотреть. Как правило, антифриз подтекает из:

1. расширительного бачка;
2. резиновых шлангов;
3. патрубков или помпы;
4. термостата;
5. радиатора;

Бачок имеет свойство растрескиваться, в негодность часто приходит его крышка. Также течи в местах соединения возникают в том случае, если ослабевают стяжные хомуты. Радиатор охлаждения также может быть поврежден механическим путем, в нем возникают трещины и т.д. Часто ОЖ подтекает из-под корпуса термостата, течи можно обнаружить и в области установки водяного насоса системы охлаждения.

В любом случае, на заглушенном ДВС герметичность системы охлаждения определяют путем подачи воздуха в систему. Также вместо крышки радиатора ставится приспособление, через  которое воздух нагнетается до 100 кПа. Снижение давления укажет на разгерметизацию.

После обнаружения места утечки (в зависимости от  проблемного элемента) меняются соответствующие патрубки, ремонтируется радиатор, заменяется помпа, расширительный бачок или его крышка, термостат или корпус термостата и т.д.

• Теперь давайте представим, что система герметична, состояние ОЖ нормальное, антифриз не уходит, однако тепловой режим работы ДВС все равно нарушен. В подобной ситуации мотор может как перегреваться, так и не выходить на рабочую температуру.

Обычно такие проблемы связаны с термостатом. Его быструю проверку можно выполнить прямо на машине без снятия. Сначала холодный ДВС запускают, затем следует дать мотору поработать на ХХ. Если термостат в норме, нижний бачок радиатора также начнет нагреваться по мере прогрева силовой установки. Это говорит о том, что при нагреве охлаждающей жидкости до 80–85 ºС термостат срабатывает.

Однако не следует забывать, что термостат может работать, но со сбоями. Речь идет о подклинивании устройства. Например, после прогрева ОЖ до заданной температуры термостат открывается, чтобы пропустить жидкость из малого круга в большой. При этом открытие происходит не полностью. В результате патрубки большого круга нагреваются, однако двигатель все равно склонен к перегреву, так как ОЖ не может циркулировать по большому кругу в полном объеме.

Проблемы возникают и в том случае, если термостат не закрывается при остывании ОЖ. Это проявляется долгим прогревом ДВС, двигатель прогревается, но только частично или же мотор все время остается холодным. Данные признаки говорят о том, что термостат все время открыт, охлаждающая жидкость постоянно циркулирует по большому кругу через радиатор.

Как в первом, так и во втором случае термостат нужно или сразу менять, или же помещать устройство в горячую жидкость, после чего замерять температуру его открытия и определять работоспособность элемента.

Рекомендуем также прочитать статью о том, как устранить течь антифриза или тосола из системы охлаждения. Из этой статьи вы узнаете о том, что делать, если течет антифриз или тосол, понижается уровень охлаждающей жидкости в бачке, а также как найти причину и обнаружить место утечки.

Кстати, если термостат все же оказывается исправным, тогда проблема перегрева или недогрева мотора может крыться в неполадках вентилятора системы охлаждения или датчика температуры (вентилятор радиатора может как не включаться, так и работать постоянно, срабатывание может происходить несвоевременно и т.д.).

• Отдельного внимания при диагностике системы охлаждения заслуживает водяной насос (помпа) и состояние указанного элемента. На проблемы с помпой обычно указывают такие симптомы:

1. Быстрое повышение температуры холодного двигателя после запуска;
2. Появление посторонних шумов во время работы ДВС в области помпы;
3. Заметное осевое и радиальное биение вала помпы при проворачивании;
4. Появление течи через сальник водяного насоса.

Как правило, шумная работа помпы говорит о том, что подшипник водяного насоса пришел в негодность. Быстрый нагрев мотора является признаком того, что если других причин не обнаружено, помпа может не работать (нет циркуляции ОЖ). Нарушения работы могут быть связаны как с приводом помпы, так и с разрушением ее крыльчатки.

Течи в области установки водяного насоса укажут на то, что уплотнитель или сальник вышел из строя. Так или иначе, специалисты рекомендуют регулярно проверять состояние привода водяного насоса. Также лучше сразу менять помпу на новую в том случае, если с водяным насосом системы охлаждения возникли какие-либо проблемы.

Полезные советы

Обратите внимание, не всегда снижение уровня антифриза или тосола указывает на проблемы именно с системой охлаждения. Охлаждающая жидкость может уходить прямо в цилиндры в том случае, если имеется повреждение прокладки ГБЦ, в головке или в блоке возникли трещины и т.д.

В подобной ситуации двигатель часто дымит белым дымом, так как ОЖ в виде пара выходит через выпуск. В этом случае головку или блок необходимо снимать, в рамках диагностики производится опрессовка головки блока. Затем принимается решение о ремонте ГБЦ или замене элемента. Также антифриз или тосол может течь в том случае, если проблемы возникли с заглушками блока двигателя. Течи через заглушки укажут на необходимость замены заглушек двигателя.

• Еще следует добавить, что с наступлением холодного времени года очень важно не только наличие ОЖ, залитой строго по уровню, но и плотность антифриза. Помните, если в процессе эксплуатации приходилось доливать дистиллированную воду, плотность раствора понижается. Простыми словами, при понижении температуры жидкость может замерзнуть. Результатом замерзания часто становятся как повреждения элементов системы охлаждения, так и самого ДВС.

Плотность ОЖ измеряется ареометром, при необходимости концентрацию антифриза следует повысить путем доливки концентрата. При этом смешивать антифризы и тосолы разных марок настоятельно не рекомендуется.

Также важно помнить, что концентрат ОЖ является сильнейшим ядом! Не допускайте попадания вещества на кожу, в глаза, не принимайте внутрь!

• Еще раз отметим, что тосолы или антифризы на основе этиленгликоля имеют в своем составе пакет активных присадок, которые препятствуют образованию коррозии, обладают антиокислительными и противовспенивающими свойствами. Однако со временем присадки срабатываются и перестают работать.

В результате разрушается крыльчатка помпы, радиатор «разъедает» изнутри, ржавеют каналы в БЦ и ГБЦ. Также продукты распада ОЖ в совокупности с общим загрязнением могут закупорить каналы системы, нарушить работу термостата и т.д. По этой причине работа системы охлаждения ухудшается, значительно сокращается ресурс ее составных элементов. В отдельных случаях коррозия разрушает каналы рубашки охлаждения двигателя, тосол или антифриз попадает в цилиндры или в систему смазки.

Чтобы не допустить возможных последствий и избежать целого ряда проблем, охлаждающую жидкость нужно менять один раз в 2 года. Особенно это справедливо, если речь идет о ТОСОЛе. Замену желательно производить с промывкой системы охлаждения. Также сегодня существуют антифризы нового поколения типа G12+, которые рассчитаны на 3-4 года службы.

• Если возникли сомнения в эффективности работы системы, а также под подозрением термостат и т.д., при первичной диагностике измерить температуру шлангов и патрубков позволяет инфракрасный термометр. Для быстрой проверки достаточно включить печку в салоне, затем замеряется температура подводящего и отводящего шлангов отопителя. Температура должна быть практически на одинаковой отметке. Если заметны явные отклонения, это может указывать на необходимость ремонта.

Рекомендуем также прочитать статью о том, почему моторное масло попадает в бачок системы охлаждения двигателя. Из этой статьи вы узнаете о различных причинах попадания моторного масла в антифриз или тосол.

Напоследок отметим,  что шланги  при размещении в подкапотном пространстве следует обязательно проверять на отсутствие перегиба. Прежде всего, например, после замены патрубков, следует убедиться, что шланг не перегибается. Также важно, чтобы шланг не касался горячих поверхностей, не задевал за движущиеся элементы или острые кромки.

Перегибы ухудшают циркуляцию ОЖ, что под нагрузкой может стать причиной перегревов. Что касается механический повреждений, движущиеся детали могут перетереть шланг, острые края вызывают порезы, контакт с нагретыми поверхностями становится причиной ускоренного растрескивания патрубков. Результат — утечка охлаждающей жидкости, которая может стать причиной перегрева ДВС.
