Разъем диагностический ВАЗ 2110: где стоит, модернизация и особенности

Проведение компьютерной диагностики неисправностей авто достаточно давно стало доступно не только для иномарок, но и для многих отечественных автомобилей ВАЗ с инжектором.

Такая возможность появилась благодаря оснащению автомобилей ВАЗ блоками электронного управления ЭБУ. Оснащение автомобиля различными электронными датчиками дает возможность диагностировать поломку с помощью компьютерных программ, посредством подключения через специальный ОБД разъем ВАЗ (ОBD ВАЗ).

Далее мы рассмотрим, что такое ОБД разъем, где указанный диагностический разъем находится,  а также что такое распиновка диагностического разъема  на примере ВАЗ 2110.

Что такое OBD разъем и распиновка диагностического разъема OBD 2

Понятие OBD разъем или OBD-2 разъем обозначает использование технологии, позволяющей контролировать различные системы автомобиля с помощью бортового компьютера (самодиагностика автомобиля).

В свою очередь, ОБД разъем ВАЗ дает возможность подключить диагностические приборы, которые, контролируя функционирование системы автомобиля, определяют качество смеси по химическому составу выхлопов (экологический стандарт отработанных газов по системе Евро 2,3 и т.д.) и другие параметры.

Определенные требования, которым подчиняются автопроизводители, называют распиновкой обд2.  Сложность диагностического оборудования определяется количеством пинов, то есть контактов.

В настоящее время в автомобилях ВАЗ 2110 используется 16- и пиновая система (стандарт obd 2). Распиновка обд 2, оснащенного 16-ю контактами, подразумевает под собой совмещение бортовых систем автомобиля с колодкой диагностики.

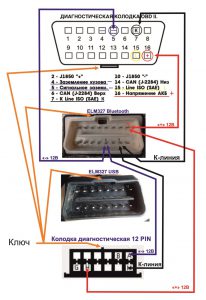

Если рассматривать 16-и пиновый разъем obd2, распиновка и назначение выводов (с 1-го по 8-й и с 9-го по 16-й) следующие:

• 1-й, 3-й, 8-й, 9-й, 11-й, 12-й и 13-й  устанавливается производителем;
• 2-й — шина J1850;
• 4-й — масса авто;
• 5-й — сигнальная земля;
• 6-й и 7-й  — шина высокого уровня CAN, и, соответственно  шина K-Line;
• 10-й — шина J1850;
• 14-й и 15-й шина CAN J2284, и, соответственно шина L-Line;
• 16-й — плюс с АКБ.

Считывание параметров системы возможно благодаря протоколам обд2. Число параметров для разных марок автомобилей  также разное (около 20 параметров).

Где находится диагностический разъем и как проводится диагностика

Если знать, как правильно считывать и расшифровать коды ошибок, система диагностики неисправностей автомобилей ВАЗ 2110 точно укажет на конкретную поломку в системе. Чтобы правильно считывать коды или менять диагностическое оборудование, необходимо знать,  где находится разъем для диагностики.

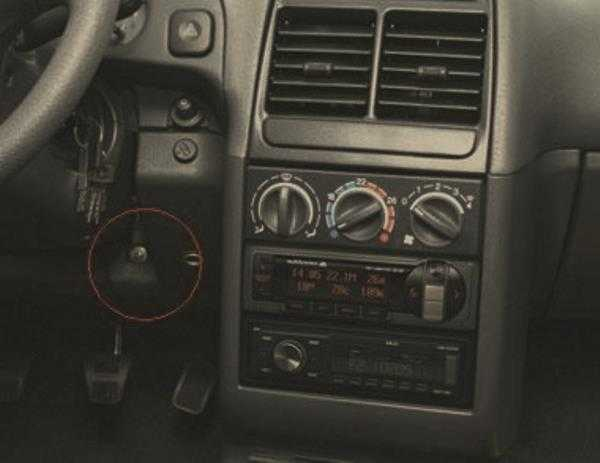

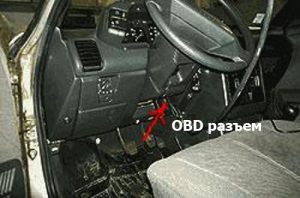

На ВАЗ 2110 разъем расположен справа, под консолью приборной панели, рядом с рулевой колонкой, распиновка на каждый кабель находится  в этом же месте.  Обратите внимание, расположение разъема в разных моделях автомобиля ВАЗ может отличаться: ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира, ВАЗ 2115 размещен чуть ниже прикуривателя и т. д.

Что касается проверки, разъем obd2 и основные режимы диагностики позволяют проводить быструю диагностику  на авто, оснащенных  системой самодиагностирования. Раньше проведение диагностики выполнялось посредством прибора, специально разработанного производителем для каждой конкретной марки автомобиля.

В результате проведение диагностики было довольно дорогостоящим, поставка приборов осуществлялась только на авторизированные станции ТО, что исключало возможность проведения диагностики самостоятельно. Это заставило производителей  разных марок автомобилей оснащать свои электронные системы стандартными функциями диагностики – единый диагностический разъем (разъем обд 2).

С появлением такого диагностического разъема появилась возможность использовать для всех марок автомобилей только один прибор — сканер    OBD2. Также были реализованы и другие возможности, такие как подключение приборов для определения пробега автомобиля и др.

Диагностический разъем дает возможность провести несколько разных режимов диагностики:

• определение характеристики работы СУ (системы управления);
• чтение кодов неисправностей;
• обнуление результатов диагностики;
• анализ показателей датчиков кислорода;
• управление механизмами исполнения;
• проведение запроса результатов диагностики (в момент движения автомобиля);
• запрос информации по диагностике автомобиля посредством ручного ввода;
• просмотр сохраненных показателей СУ в случае возникновения кодов неисправностей.

Доработка ОБД разъема ваз 2110: самостоятельное подключение  адаптера ELM 327

На приборной панели автомобиля ВАЗ 21110 находится специальная лампочка «CheckEngine» . При включенном зажигании лампочка загорается и в момент, пока не запущен ДВС автомобиля, специальной программой происходит считывания данных со всех агрегатов и систем автомобиля, передавая  на бортовой компьютер данные о выявлении поломок.

Если же после запуска ДВС автомобиля «чек» не тухнет еще секунд 10, значит, неисправности в системе уже выявлены и  внесены соответствующие коды ошибок в память бортового компьютера.

Автомобили ВАЗ 2110 оборудованы контроллером «Январь-4», в котором не предусмотрена обратная связь и загорание «чека» и есть сигнал обнаружения неисправности. Коды ошибок в таком контроллере вычисляются, начиная с «12» и заканчивая «61».

Рекомендуем также прочитать статью о том, как работает ЭБУ двигателя и что это такое. Из этой статьи вы узнаете о назначении ECU, как работает данный контроллер, а также какие неисправности возникают с указанным элементом.

Коды расшифровываются либо специальным диагностическим прибором, либо самостоятельно. На примере ЭБУ ВАЗ 2110 «Январь-4» рассмотрим алгоритм проведения диагностики самостоятельно:

• соединить контакт «В» колодки диагностики и «массу»;
• повернуть ключ в зажигании на третье положение, не заводя автомобиль;
• лампочка «CheckEngine» подсвечивает код «12» (мигание лампочки один раз -1, после паузы в две секунды мигает два раза подряд -2 вспышками три раза подряд (программа начала диагностику);
• программа выявит неисправность, высвечивая соответствующие коды ошибок (вспышка, пауза).

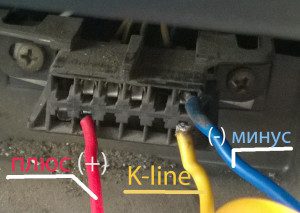

Несколько советов по установке современного адаптера ELM 327 с программой (протоколом) OBD-II для ВАЗ 2110:

• приобрести адаптер вместе с кабелем;
• изучить инструкцию по установке (распиновка колодки и расположение каждого разъема);
• в каждый разъем колодки необходимо вставлять свой кабель, сверяя распиновку, она должна соответствовать указаниям производителя.

Еще добавим, программы для определения неисправностей адаптера ELM 327 загружаются из различных источников в сети Интернет.

Подведем итоги

С появлением компьютерной диагностики  автовладельцы и специалисты по ремонту сразу оценили основные преимущества в виде экономии  времени, а также отсутствии необходимости  демонтажа и тестирования важных узлов и деталей автомобиля.

Рекомендуем также прочитать статью о том, как сбросить ошибку двигателя. Из этой статьи вы узнаете о доступных способах сброса ошибок, как сбросить «чек» двигателя и т.д.

В качестве итога отметим, что адаптер, подключенный в  диагностический разъем OBD-2 ВАЗ 2110 и  подсоединенный  к компьютеру через  кабель или путем беспроводного соединения,  дает возможность комплексно протестировать автомобиль. В случае  обнаружения той или иной неисправности с помощью программного обеспечения можно считать коды соответствующих ошибок для их точной расшифровки.
