РХХ ВАЗ 2114: датчик холостого хода, проверка и замена регулятора холостого хода

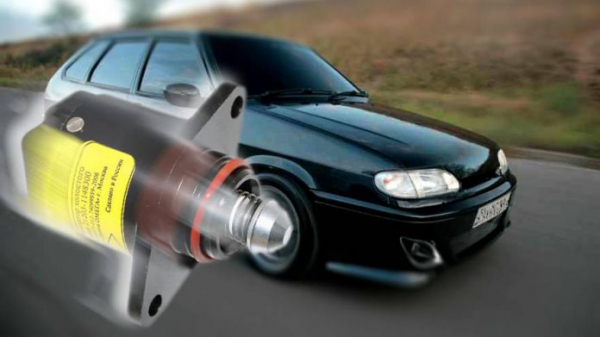

В устройстве ВАЗ 2114 РХХ (регулятор холостого хода) —  механизм, позволяющий автоматически стабилизировать и регулировать холостые обороты ДВС автомобиля. Датчик ХХ ВАЗ 2114 по своей сути – электродвигатель с вмонтированной в корпус конусной иглой.

При этом если двигатель на холостом ходу работает нестабильно, следует учитывать вероятность выхода из строя  регулятора холостого хода. Поломку можно выявить путем диагностики или по некоторым видимым рабочим показателям  автомобиля.

Однако, учитывая технические и конструктивные особенности, устранить поломку будет достаточно просто. Далее мы рассмотрим, как проверить регулятор холостого хода и заменить указанный элемент.

Датчик холостого хода ВАЗ 2114: устройство и где находится датчик холостого хода

Принцип работы РХХ ВАЗ 2114 с шаговым электродвигателем заключается в обеспечении  поступления нужного количества воздуха, необходимого для стабилизации режима холостого хода ДВС автомобиля.

Это позволяет начать движение автомобиля еще на не прогретом двигателе, а также нормально работать двигателю на переходных режимах и т.д. Датчик холостого хода 2114 внешне представляет собой небольшое устройство в виде электродвигателя с конусообразной иглой на конце.

Основные составляющие датчика:

• регулятор холостого хода;
• уплотнительное кольцо;
• винт крепления регулятора;
• игла регулятора  холостого хода.

Если точнее, РХХ с шаговым электродвигателем, который является приводом  иглы и отвечает за ее перемещение, дает возможность регулировать подачу воздуха. Датчик ХХ считывает количество объема воздуха, проходящего через регулятор. Под управлением контроллера подача топлива осуществляется через топливные форсунки в ДВС автомобиля.

Система, в которой расположен датчик ХХ, отслеживая число оборотов ДВС и с учетом рабочих режимов, динамично увеличивает  или уменьшает  количество поступающего воздуха, проходящего в обход дроссельной заслонки. Это позволяет двигателю стабильно работать в режиме холостой ход (минимальное поддержание  процессов горения топливной смеси для того чтобы мотор не заглох).

Крепится регулятор холостого хода на заслонку дроссельного узла при помощи двух винтов. В некоторых случаях винты могут быть посажены на лак, что затрудняет обслуживание и ремонт РХХ (датчик демонтируется вместе с дроссельной заслонкой).

Признаки неисправностей и как проверить датчик холостого хода

Поскольку РХХ  ВАЗ 2114 не снабжаются системами диагностирования (коды ошибок не выводятся на табло бортового компьютера), определить поломку можно по некоторым внешним признакам:

• резкое увеличение или снижение оборотов ДВС;
• в момент переключения передач во время движения глохнет двигатель;
• при запуске холодного двигателя обороты не повышаются и т.д.

Некоторые признаки неисправностей  регулятора холостого хода очень похожи на признаки неисправностей других датчиков, в частности, датчика положения дроссельной заслонки (ДПДЗ). Кстати, в случае  с датчиком положения дроссельной заслонки на бортовой компьютер поступит сигнал с кодом ошибки, сигнализирующий о его поломке.

В случае с РХХ  сигнал с кодом ошибки  на бортовой компьютер не поступает. Для выявления  поломки  устройство  отдельно тестируют  на работоспособность. Существует два способа, как проверить РХХ.

Первый способ с использованием тестера:

• при выключенном зажигании отключить датчик холостого хода от колодки с проводами, отсоединив крепежи дроссельного узла, сдвинуть его от ресивера;
• при включенном зажигании тестером проверить наличие напряжения на регуляторе («минус» — масса, «плюс» — колодка), показания тестера должны быть минимум 12 В;
• отсутствие напряжения говорит о проблемах в цепи питания или ЭБУ автомобиля;
• напряжение меньше 12 В говорит о низком уровне заряда АКБ (АКБ подзаряжают);
• после проверки цепи, отключив зажигание, можно приступить к проверке РХХ, поочередно подключая клеммы к тестеру парами: А-В и С-D, нормальный показатель сопротивления должен быть в пределах 53 Ом;
• повторить замеры, поменяв пары: А-С и В-D, нормальный показатель сопротивления должен быть большим;
• если показатели не соответствуют нормам, карбюраторным очистителем чистят дроссельную заслонку, контакты, конусовидную иглу и другие элементы РХХ;
• при такой возможности, оптимально отремонтировать РХХ или заменить его на новый.

Второй способ без использования приборов:

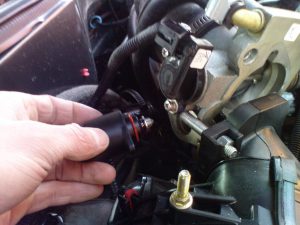

• открутив крепежные винты РХХ, нужно снять его с посадочного места вместе с подключенными проводами;
• слегка удерживая указательным пальцем правой руки конусную иглу, включить зажигание;
• если устройство работает правильно, игла выдвинется (пальцем ощущается небольшой толчок);
• если устройство вышло из строя, толчка не будет.

Выбор и замена датчика холостого хода

При выборе нового  РХХ необходимо учитывать некоторые моменты:

• расстояние от выступающей головки штока до фланца должно быть не больше 23 миллиметров;
• последние две цифры каталожного номера нового РХХ должны быть аналогичны, либо с последующим номером по отношению к заменяемому старому (01-01 либо 01-02 и т.д.).

На практике, большим спросом пользуются РХХ для ВАЗ 2114  от производителей ОМЕГА и КЗТА. Решение показало себя как качественное и надежное. Что касается замены датчика холостого хода, необходимые материалы и инструменты следующие: ветошь, ключ на «13», крестовая отвертка и карбюраторный очиститель (карбиклинер).

Алгоритм замены датчика ХХ ВАЗ 2114:

• поставив автомобиль на ровную поверхность, затянуть ручник и отключить клемму «минус» от АКБ;
• далее нужно снять защитный кожух с силового агрегата;
• ослабив хомут, демонтировать его, удерживая патрубок воздушного фильтра;
• немного ослабив крепежный винт троса от педали газа к заслонке, ветошью удалить все загрязнения на дроссельном узле и вокруг него;

  Рекомендуем также прочитать статью о том, почему глохнет двигатель на холостом ходу. Из этой статьи вы узнаете об основных причинах, по которым двигатель глохнет на холостых, а также о способах диагностики и устранения данной проблемы.

• средством WD40 обработать гайку дроссельного узла, крепежные винты РХХ;
• ключом на «13», открутив гайки, снять дроссельный узел;

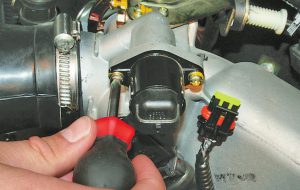

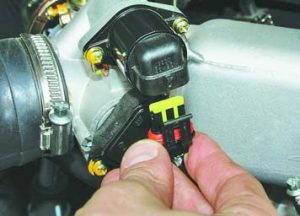

• снять разъема датчика с клемм и удалить грязь в местах соприкосновения РХХ и дроссельного узла;
• отсоединив датчик от дроссельного узла отверткой, открутив два крепежных винта, достать его из гнезда;

  Промыть карбюраторным очистителем весь дроссельный узел и установить новый РХХ в положение аналогично старому демонтированному РХХ.

• обработав новую резиновую прокладку, идущую в комплекте с регулятором, моторным маслом, закрепить регулятор винтами и убедиться в плотности прилегания его к корпусу дросселя;
• вернув на место дроссельный узел, подключить разъем, установить на место тросик, патрубки и трубки, затянув все хомуты;
• поставить защитный кожух ДВС обратно и сделать калибровку РХХ, подключив АКБ и включив зажигание (в течение 10 секунд ЭБУ должен самостоятельно выполнить калибровку).

Подведем итоги

Как видно, регулятор холостого хода является достаточно простым, однако важным элементом. Что касается РХХ ВАЗ 2114, срок службы детали на данной модели зависит от многих факторов (качество изделия, завод- изготовитель, общее состояние автомобиля, качество обслуживания и т.д.).

Рекомендуем также прочитать статью о том, почему скачут обороты двигателя на холостом ходу. Из этой статьи вы узнаете о причинах, по которым плавают холостые обороты двигателя.

Указанные факторы по отдельности или в совокупности могут повлиять на работоспособность устройства. Главное, обращая внимание на косвенные признаки и используя рассмотренные выше методы диагностики, вовремя выявить неисправность и устранить ее путем ремонта или замены РХХ.
