Самодельный подогреватель дизельного топлива
Свойство солярки застывать при отрицательных температурах ставит задачу по обеспечению бесперебойной подачи дизельного топлива при холодном пуске. Эффективным решением для нормального прокачивания горючего по топливной системе является подогрев отдельных конструктивных элементов, которые включены в схему топливной магистрали дизельного двигателя. К таковым относят: топливозаборники, фильтры-сепараторы предварительной очистки и фильтры тонкой очистки, а также трубопроводы.

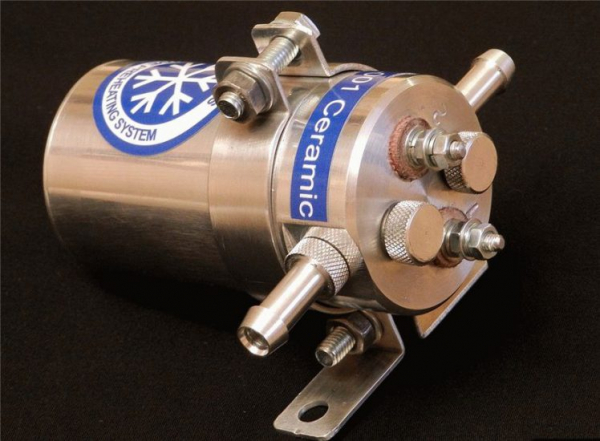

На рынке представлены готовые решения, которые имеют возможность подогрева и устанавливаются для замены штатных элементов. Главным недостатком подобных устройств является их завышенная стоимость. По этой причине многие автолюбители предпочитают реализовать подогрев дизельного топлива своими руками.
Рекомендуем также прочитать статью о том, как очистить сажевый фильтр дизельного двигателя. Из этой статьи вы узнаете об основных способах очистки указанного фильтра своими руками.
Содержание статьи:
Обогрев топливозаборника

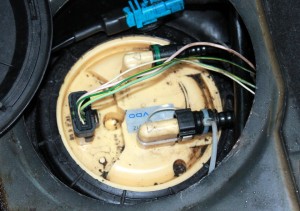

Дизтопливо замерзает уже в топливном баке. По этой причине его предварительный обогрев при большом минусе за окном позволяет восстановить текучесть солярки. Поднять температуру в топливном баке можно разными способами. Одним из самых простых является решение опустить в бак обычную лампочку на 50 Ватт, которая размещается возле топливозаборника. В процессе работы лампочка нагревается, парафин растворяется, система получает возможность прокачать солярку.

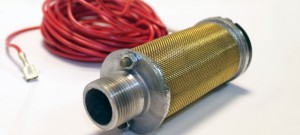

Вторым способом является самостоятельное сооружение электрического подогрева дизтоплива своими руками. Такой подогрев по принципу действия будет похож на нагревательную спираль. Для решения задачи потребуется добраться до сетки топливозаборника. Затем в корпусе высверливаются отверстия небольшого диаметра на равном расстоянии друг от друга. С каждой стороны рекомендуется выполнить около 5 таких отверстий.
Обратите внимание, что самостоятельную реализацию данной схемы электроподогревателя обязательно следует выполнять с учетом того, что конструкция в обязательном порядке должна иметь предохранитель. Также потребуется оборудовать схему специальной кнопкой для включения подогрева. Дополнительным элементом выступает реле для автоматического отключения подачи тока.
Далее понадобится проволока, материал изготовления которой имеет высокое сопротивление. Для этой задачи неплохо подойдет оловянная проволока. Указанную проволоку нужно продеть через подготовленные отверстия в корпусе, создавая нагреватель. Свободные концы потребуется соединить по окончании с источником электропитания.
Подогрев фильтра грубой очистки
Реализовать схему подогрева фильтра и обеспечить текучесть солярки можно путем следующих доработок: сливной клапан замещается свечой накаливания или нагревательный элемент монтируется в корпус штуцера, по которому подается топливо. В процессе реализации данных схем потребуется спецоборудование в виде токарного станка или обращение к специалистам, которые смогут изготовить кустарные детали.
Обратите внимание, что демонтаж сливного клапана не позволит в дальнейшем удалять лишнюю воду из системы топливоподачи, которая может присутствовать в солярке. Прибегать к данному способу подогрева стоит только в случае полной уверенности в качестве заправляемого дизтоплива.
Для проведения работ фильтр (сепаратор) грубой очистки снимают. После этого требуется выточить втулку из стали, которая будет играть роль заменителя для сливного колпачка. Далее нарезается резьба для надежного присоединения элемента к корпусу фильтра. После этого во втулке сверлится отверстие и метчиком нарезается внутренняя резьба, посредством которой будет крепиться шпилька.
Затем осуществляется вкручивание калильной свечи, плюсовой провод подается к нагревательному элементу, минусовой на шпильку. Готовое решение вкручивается в корпус сепаратора. Все работы, связанные с реализацией электрической схемы, подразумевают те же требования, которые выдвигались при создании обогрева топливозаборника от бортсети дизельного транспортного средства.
Рекомендуем также прочитать статью о том, как повысить мощность дизельного двигателя. Из этой статьи вы узнаете о том, как можно увеличить отдачу от мотора посредством установки специального тюнинг-бокса и основных преимуществах сравнительно с чип-тюнингом.

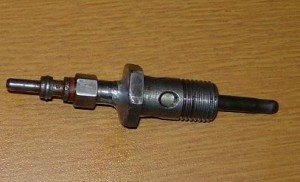

Существует также упрощенный способ установки свечи накала, который не требует выточки отдельных дополнительных элементов. Для установки калильной свечи в штуцере клапана нужно просверлить отверстие, нарезать в нем резьбу и вкрутить свечу. Электропитание подключается аналогичным образом. Необходимо добавить, что вторая схема похожа на заводские решения для подогрева дизельного топлива.
Доработка фильтра тонкой очистки
Фильтр тонкой очистки теряет пропускную способность даже при относительно небольшой степени парафинизации солярки. Это не позволяет завести двигатель и грозит неисправностями ТНВД, в топливную камеру которого не подается горючее. Среди способов подогрева дизельного топлива своими руками выделяется нагрев данного фильтрующего элемента тонкой очистки.

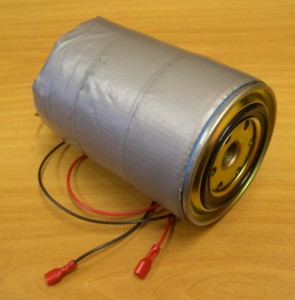

Для самостоятельного изготовления подогревателя фильтра тонкой очистки потребуется около 10 метров проволоки из меди, которая имеет лаковую изоляцию. Также необходимо иметь инструменты и материалы для пайки (паяльник, немного олова и канифоли), а также изоляционную ленту. Дополнительно понадобится иметь в наличии реле, предохранитель на 10 или 15 А, кнопку-включатель.
Медная проволока наматывается частыми витками на корпус фильтрующего элемента. К её концам подключаются контакты для подачи тока. Минусовой провод подводится от АКБ, на плюсовом устанавливается реле и кнопка включения. Плюсовой контакт оптимально проводить от замка зажигания для того, чтобы не разрядить АКБ в том случае, если водитель забудет отключить подогрев самостоятельно.
Подогрев топливной магистрали
При сильном морозе даже прогретая в баке солярка может снова кристаллизироваться во время быстрого прохождения топливопроводов. Самому реализовать подогрев дизельного топлива становится возможным благодаря наружному утеплению магистрали. Для этого подойдут утеплители, которые используются в строительстве. Также можно осуществить монтаж электрического ленточного подогрева. Еще одним способом выступает теплообменник, который ставится непосредственно перед входом в фильтр тонкой очистки солярки. Для реализации задачи необходимо выполнить сварочные работы.

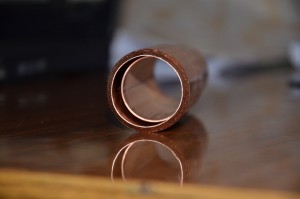

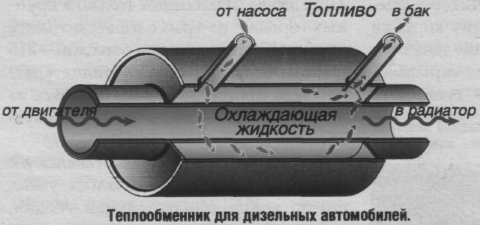

Теплообменник представляет собой двухконтурную систему, которая состоит из двух трубок, имеющих различный диаметр. Далее необходимо вставить одну трубку в другую и отцентровать тонкую трубку по отношению к более толстой. По наружному контуру (более толстая трубка) пойдет топливо. Для этого в большом контуре выполняются специальные патрубки. Внутренняя трубка подключается к системе охлаждения ДВС таким образом, чтобы в нее попадала ОЖ при движении по малому кругу.
Комплекс указанных выше мер позволит обеспечить надлежащую и стабильную текучесть дизельного топлива как в момент запуска холодного мотора, так и в процессе дальнейшей эксплуатации дизельного автомобиля во время сильных морозов.
