Самостоятельная установка корректора фар

Статья будет полезной не только владельцам автомобилей ВАЗ, которые с завода укомплектованы ненадежным гидрокорректором, но и автолюбителям, желающим своими руками установить на автомобиль ксенон. Установка корректора фар автоматического действия в таком случае обязательна.

Рекомендуем ознакомиться с принципом работы корректора фар. Понимание устройства поможет понять, какие именно детали нужны для правильной работы системы. Возможно, после прочтения статьи о собственноручном ремонте гидрокорректора и электрокорректора идея поиска поломки, из-за которой не работает корректор фар, и восстановления штатной системы покажется вам более привлекательной.

Выбор и покупка установочного комплекта

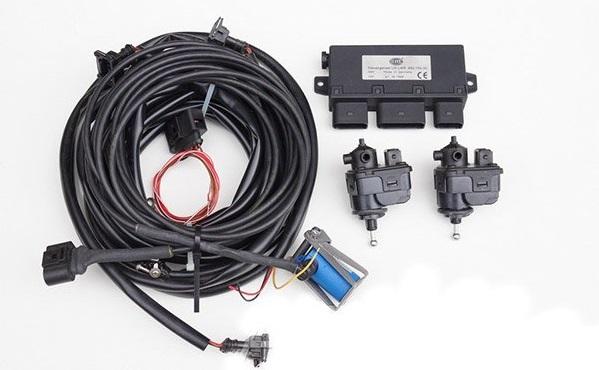

Минимальный установочный набор:

2 сервоприводы;блок управления;переключатель;проводка, разъемы мотор-редукторов, блока управления.

В наше время очень трудно найти автомобиль, который с завода не комплектовался бы корректором фар. Поэтому вы можете собрать все необходимые элементы из новых либо бывших в употреблении деталей. Для многих автомобилей в продаже существуют унифицированные установочные комплекты (к примеру, ЭМКФ 11 для ВАЗ 2110, 2111, 2112).

Для установки можно подобрать детали от другого автомобиля. Единственный важный параметр – вылет штока сервопривода. Каждая модель фары имеет определенный диапазон регулировок угла наклона отражателя, поэтому «неродной» сервопривод с большим вылетом штока может повредить фару. В некоторых случаях вылет штока можно регулировать подбором резисторов определенного номинала, поэтому все зависит от конструктивных особенностей блока управления.

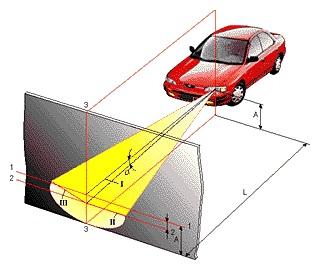

В отличие от ручного корректора, системой автоматической регулировки светотеневой границы ближнего света фар оснащается далеко не каждый автомобиль. По большому счету системы классифицируются по типу датчика положения кузова, который и позволяет автокорректору автоматически менять угол наклона блока фары.

Автоматический корректор фар

Основные виды систем:

с использованием одного датчика угла наклона. Подобные датчики используются в смартфонах для определения положения устройства в пространстве. Датчик устанавливается на горизонтальную поверхность в задней части автомобиля. Система проще всего в установке, поэтому часто вместе с омывателем фар входит в комплекты для самостоятельно установки ксенона. Автокорректоры с ультразвуковым датчиком угла наклона, который устанавливается на шарнирном подвесе в кормовой части кузова, являются наилучшим решением среди подобных систем. Если на вашем авто уже установлен электрокорректор, то реализовать автоматическое управление можно покупкой комплекта, состоящего лишь из блока управления, датчика, устройства для регулировки, необходимых разъемов и проводов (к примеру, автокорректор фар ALS-1);

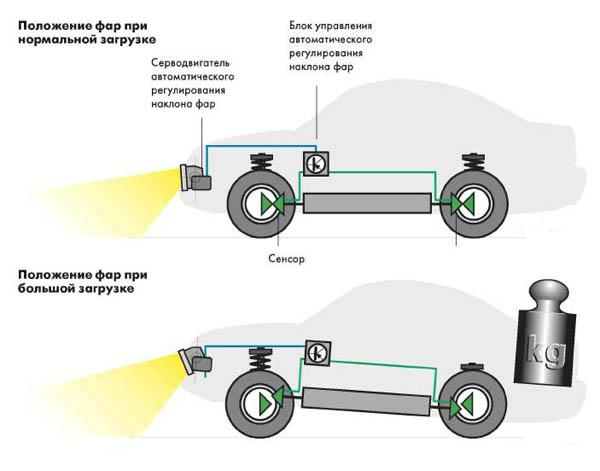

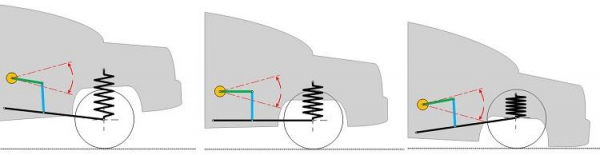

с использованием нескольких датчиков дорожного просвета, построенных на эффекте Холла. Датчик состоит из подвижной части, в которую встроен постоянный магнит, и неподвижной части – датчика Холла. Одна часть измерителя устанавливается на неподвижной части кузова, вторая крепится к элементам подвески. Изменение положения кузова датчику передается через тягу. Именно такой системой штатно оборудуются автомобили на заводе. Если на вашу модель авто в дорогих комплектациях устанавливается автоматический корректор фар, то, скорее всего, в кузове будут готовые отверстия для крепления датчиков, что значительно упрощает установку системы своими руками. При желании на каждый автомобиль можно установить универсальный автоматический корректор такого типа.

Электромеханическая система вместо гидрокорректора

Установку штатного электромеханического корректора вместо гидрокорректора рассмотрим на примере ВАЗ 2110.

Отсоедините минусовую клемму АКБ. Демонтируйте гидрокорректор фар. Процедура снятия подробно описана в статье «Почему не работает корректор фар».Вместо исполнительных механизмов гидрокорректора установите моторедукторы.Подключите разъемы сервоприводов, уложите проводку по местам пролегания трубок гидрокорректора. В салон трубки попадают через специальный уплотнитель. Отрезав трубки, сделайте в нем отверстие достаточного диаметра для прохода жгута проводки.Вместо главного цилиндра гидрокорректора установите электронный блок управления электрокорректором фар. Плюсовой провод ЭБУ подключите к пину, на котором «+» появляется после включения ближнего света фар (в монтажном блоке ВАЗ 2110 это 20 пин колодки Ш2). Минусовой вывод можно закрепить клеммой под болт на одну из кузовных шпилек под панелью приборов.

После установки ручки переключателя автокорректор готов к тестированию.

Установка нештатных систем

В качестве альтернативы универсальным комплектам многие владельцы ВАЗ предпочитают собирать установочный набор из деталей от ГАЗ, сетуя на то, что в случае поломки гораздо проще найти запчасти. Но сама установка имеет ряд особенностей.

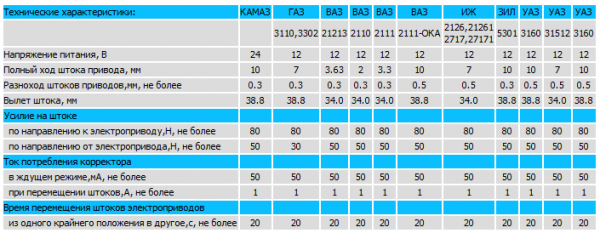

К примеру, мотор-редуктор корректора фар ВАЗ 2110 должна иметь вылет штока 34 мм, а ход – 2 мм (у ВАЗ 2111 вылет штока – 34 мм, ход – 3.63 мм), тогда как вылет штока оригинальной системы на основе БУК02-01 для автомобилей ГАЗ составляет 38,8 мм, а ход – 7 мм. Систему можно инсталлировать без переделок, но корректор будет работать только в нескольких положениях, а шаги регулировки будут слишком большими для правильной настройки света фар.

В паре с блоком управления БУК02-01 работают сервоприводы ЭПК 02. Как и в случае со штатными системами, питание на блок управление должно подаваться только после включения ближнего света фар.

Обратите внимание на то, что блоки управления, предназначенные для 3-х проводных сервоприводов, не подходят для управления 5-ти проводными актуаторами.

Доработка своими руками

Для подгонки необходимо:

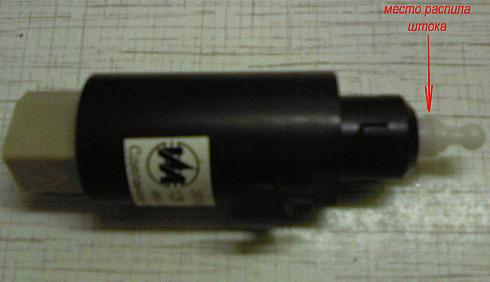

кратковременно подать на силовые контакты сервопривода 12 В, чтобы шток выдвинулся в максимальное положение;отрежьте наконечник штока в указанном месте, чтобы сточить основание штока;

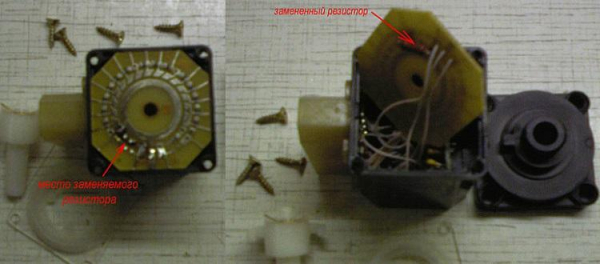

подгоните длину штока под необходимый для вашей фары вылет, после чего обратно приклейте наконечник штока (можете использовать дихлоретан либо спаяйте две части с помощью паяльника);замените в делителе напряжения резистор R1 номиналом 2,43 кОм (для установки на ВАЗ 2110 подойдет резистор номиналом 4.3 кОм). Сам по себе шток внутри полый, а его выдвижение и втягивание достигается откручиванием либо закручиванием по резьбе. Из-за уменьшения длины при втягивании шток будет упираться в конец винта, что чревато перегоранием мотор-редуктора. Увеличением номинала резистора мы уменьшаем ход штока до нужного нам значения.

Альтернативным методом регулировки вылета является подбор нужного номинала резистора максимально выдвинутого состояния. Номинал резисторов подбирается опытным путем, но для многих моделей ВАЗ в интернете можно без труда найти готовые решения. При этом совсем необязательно использовать SMD-компоненты.

Установка автоматического корректора фар

Основные правила установки, схему подключения рассмотрим на примере универсального автоматического корректора фар «Зенит». В комплект входят:

электронный блок управления;1 либо 2 датчика загрузки оси автомобиля.

Если на вашем автомобиле не установлен электрокорректор, то 3-х контактные сервоприводы, переключатель на приборной панели, разъемы и приводку придется докупать отдельно. Главная задача при самостоятельной установке – правильно установить датчик загрузки оси автомобиля. Датчик нужно расположить таким образом, чтобы обеспечивался примерно равномерный ход штока по вертикальной оси.

В процессе начальной калибровки задается базовое положение кузова (полный бак, в багажнике только базовый набор самых необходимых вещей). Изменение положения штока относительно базового уровня будет приводить к автоматической корректировке светотеневой границы. Подробную инструкцию по установке вы можете посмотреть на сайте производителя.

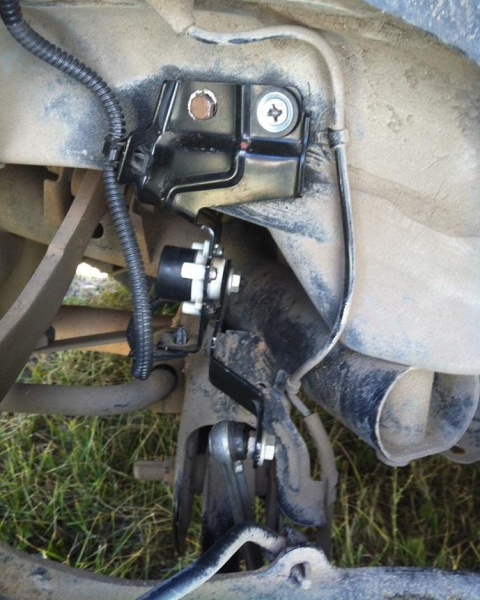

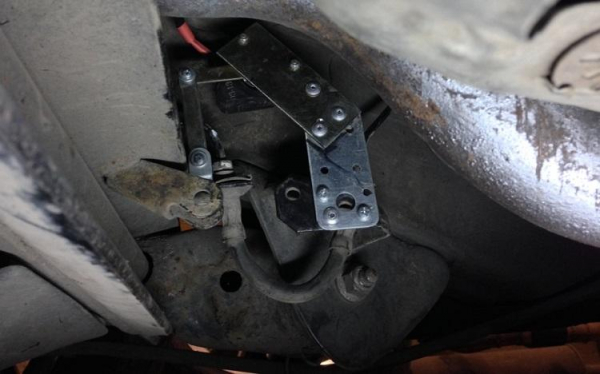

Пример установки датчиков.

Для примера сравните вид штатного автоматического корректора фар, которым владелец доукомплектовал автомобиль своими руками.

Схема подключения

Блок управления следует закрепить в салоне автомобиля. Провода с кормовой и передней части в салон можно протянуть через специальные технологические отверстия в кузове. Проводка под днищем и в подкапотном пространстве должна быть надежно закреплена хомутами (желательно уложить ее в гофру).

На блок-схеме показано, что для подключения необходимо разрезать управляющий провод сервомоторов. Используйте клеммы, чтобы при необходимости быстро восстановить штатную проводку. В остальном схема подключения очень проста, но выполнение работ требует хотя бы минимальных знаний в электротехнике!
