Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Как известно, ГБО позволяет значительно снизить расходы на топливо, особенно с учетом постоянно растущих цен на нефтепродукты. Сегодня наиболее популярной и распространенной версией является ГБО 4. По правилам установка такого оборудования должна осуществляться в специализированных сервисных центрах, которые далее выдают документы, необходимые для регистрации ГБО в ГАИ.

Однако многие автолюбители по ряду причин интересуются, как установить ГБО 4 поколения своими руками. Также, особенно с учетом ужесточения норм и штрафов за газовое оборудование без регистрации, водители хотят знать, как снять ГБО 4 поколения своими руками, чтобы не нести дополнительных расходов.

Еще владельцам машин на газу  в ряде случаев нужно знать, каков принцип работы ГБО 4 поколения на инжектор, как отрегулировать ГБО 4 поколения самому, как перекрыть газ на ГБО 4 поколения и т.п. Далее мы рассмотрим особенности установки ГБО 4 на автомобиль, что представляет собой редуктор для ГБО 4 поколения и устройство редуктора ГБО 4 поколения, как врезается редуктор ГБО 4, а также как выполняется настройка такого газобаллонного оборудования.

Установка и подключение ГБО 4: особенности

Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Сразу отметим, что приведенный ниже материал не является инструкцией и  больше относится к ознакомительной информации. Обратите внимание, без надлежащего опыта и навыков от установки газобаллонного оборудования своими руками лучше отказаться.

Другими словами, недостаточно знать, как установить газ на авто, так как  кроме успешного монтажа потребуются и настройки ГБО. По этой причине самостоятельную установку, которая обычно проводится в целях обучения, в обязательном порядке должен контролировать и завершать квалифицированный специалист.

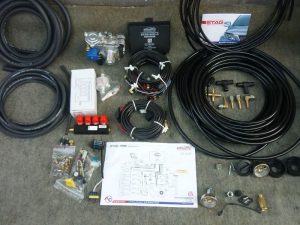

  • Итак, после подбора и подготовки комплекта газового оборудования, первым делом нужно понять, каким будет положение редуктора. Кстати, устройство редуктора ГБО 4 в упрощенном виде предполагает наличие двух камер. В одну камеру поступает сжиженный газ под высоким давлением, после чего происходит его испарение и переход в другую камеру, где давление понижается. Далее газ из редуктора поступает к двигателю.  Редукторы бывают вакуумными и электронными, при этом второй тип современнее и активно вытесняет первый.

Сам редуктор достаточно массивный, к нему подсоединяются шланги, так что необходимо заранее определить место его установки в подкапотном пространстве. При этом должен быть сохранен свободный доступ, что необходимо для снятия и обслуживания редуктора (замена фильтров). На практике редуктор нужно крепить подальше от ДВС и на несущих элементах кузова авто, а не на двигателе, чтобы исключить избыточный нагрев, вибрации и т.д.

Также нужно принимать во внимание и то, что шланги подачи охлаждающей жидкости должны подводиться без заломов, перекручивания и изгибов при их укладке. ОЖ должна свободно циркулировать в шланге.

Отдельно следует определить место для подвода основной магистрали подачи газа. Магистраль может быть медной или пластиковой, также важно не допустить заломов  трубки, ее перетирания или повреждения в процессе дальнейшей эксплуатации ТС, при необходимости снять редуктор и т.д.

Установив (врезав) редуктор, можно переходить к подключению шлангов охлаждающей жидкости. Шланги всегда должны подключаться параллельно. Обычно подключение производят к входу и выходу ОЖ в радиатор печки. Если радиатор труднодоступен,  для врезки используются другие места, причем важно знать, где будет подача ОЖ и так называемая «обратка». Ошибки могут привести к проблемам в работе редуктора и системы охлаждения авто.

Также нужно учитывать и то, как расположен запорный клапан. На некоторых авто первым идет клапан, а уже за ним шланг подключают к подаче на радиатор печки. При этом нужно подключаться до запорного клапана путем врезки тройника. Подключение производить следует только через тройники, а не через угловое соединение.

Тройник позволит реализовать параллельное подключение, то есть на радиатор и на редуктор будет одинаковая пода ОЖ. В результате и редуктор, и салон авто будут хорошо прогреваться.  Фактически, это и есть ответ на вопрос, как ставится редуктор на разных ГБО, то есть врезается газовый редуктор (Ловато 4 поколения, BRC и т.д).

Если же сделать последовательное подключение, в этом случае на последний элемент будет приходить остывшая ОЖ. В этом случае редуктор и ГБО будет некорректно работать в зимний период, когда тепло от антифриза будет забираться радиатором печки. В летний же период, когда печка не используется, система будет работать нормально.

  • Установив и подключив редуктор, далее необходимо заняться размещением баллона под газ. Если баллон ставится на место запасного колеса, тогда его нужно расположить так, чтобы получить возможность подвести трубки подачи и заправки. Важно убедиться, что под баллоном трубки пройдут нормально, в месте их прохода не будет горячего глушителя, рядом с трубками нет подвижных и вибрирующих элементов.

Далее болтами баллон крепится в месте под запасное колесо, после чего в днище высверливается отверстие, симметричное  отверстию в баллоне. Если сверху взглянуть на баллон, внизу должно быть видно отверстие в днище. Отверстие в кузове нужно закрасить, обработать от коррозии, затем  вставляется предохранительный штуцер из пластмассы. Это позволит избежать того, что трубка перетрется об острые края отверстия в днище.

Далее в баллон ставится мультиклапан в баллон. Также места установки клапана и баллона можно промазать солидолом или литолом.  Затем выполняется прокладка трубки заправки к месту расположения заправочного клапана. Заправочный клапан может быть жестко закреплен в удобном месте, к нему подводится медная трубка.  Трубка подключается к мультиклапану  и заправочному клапану, для начала гайки не сильно затягиваются.

Полная затяжка производится после прокладки  трубки подачи газа на редуктор. Трубка подачи газа от клапана на редуктор заводится из моторного отсека, то есть от редуктора. Трубка не отличается гибкостью, важно избежать любых резких заломов. По днищу прокладывать указанную трубку оптимально параллельно трубкам системы питания бензином.

Доведя трубку, конец следует обмотать изолентой, чтобы внутрь не попала грязь. Конец  возле мултиклапана выпускается, оставляется припуск. Далее трубка крепится стяжками. После закрепления нужно разместить трубку под капотом так, чтобы она не контактировала с подвижными элементами.

Прикинув, как трубка будет лежать до редуктора,  отрезаем лишнее, оставляя около 40-50 см. припуска. Припуск нужен для запаса, так как трубка сворачивается кольцом. Это позволит избежать заломов при снятии редуктора и других непредвиденных поломок трубки. Теперь можно подключить трубку к редуктору, а другой конец к мультиклапану.

Важно избежать любых перегибов и заломов трубки при подключении, так как подсоединится к штуцеру мультиклапана или клапану редуктора сложно, особенно без опыта. Если допущен изгиб или залом, всю магистраль нужно менять. Запрещено выгибать трубку после залома, так как это напрямую влияет на безопасность.

Кстати, уровень газа в баллоне ГБО 4 поколения определяется при помощи датчика. Чувствительный элемент ставится на мультиклапане, а в салон выводится простая световая индикация или же более точный стрелочный, а также цифровой индикатор уровня газа в баллоне. Далее производится калибровка датчика.

  • После того, как поставлен баллон, установка редуктора выполнена, произведена врезка в систему охлаждения, а также проложена и подключена магистраль заправки и подачи газа, можно приступать к установке газовых форсунок.

Чтобы подать газ во впускной  коллектор, нужно выполнить врезки. Врезаться нужно как можно ближе к бензиновым форсункам, отдельно обращая внимание на угол и направление бензиновой форсунки. Это важно, так как чем правильнее будет подаваться газ, тем лучше будет гореть смесь. Отверстия сверлятся меньшим сверлом на 5, затем метчиком  с диаметром 6 нарезается резьба. Перед нарезкой отверстие смазывается маслом.

Часть стружки неизбежно попадет в коллектор,  однако количество нужно свести к минимуму.  Далее берутся штуцера врезок, их смазывают жидкостью для закрепления резьб. Обратите внимание, высверливая отверстия под врезки нужно учесть и место для шланга (стенка шланга по толщине около 4 мм). В дальнейшем это позволит более удобно и легко снимать и ставить шланги штуцеров.

Сами врезки из латуни, конусные и хрупкие. Во время закручивания их нужно зажать, однако не перетягивать. При перетяжке врезка обламывается, резьба останется в коллекторе. Далее можно ставить форсунки. Обращаем внимание, что все шланги от форсунок до штуцеров по длине не должны быть больше 18 см. и одинаковые по отношению друг к другу.

Закрепив шланги, подходящие по диаметру (4 или 5), нужно убедиться, что шланг плотно облегает штуцер. Если это не так, а также для подстраховки, дополнительно следует использовать хомуты-стяжки.

  • Следующим этапом становится электрика. Хотя на первый взгляд без опыта все кажется очень сложным, на деле можно разобраться. Зачастую все ГБО имеют провода одинакового цвета. Также вместе с комплектом идет инструкция по подключению, где обозначены цвета.

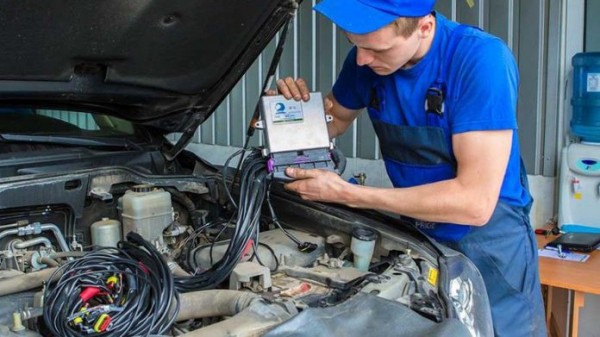

Идем далее. Сначала  нужно определиться, где будет установлен блок управления  ГБО (так называемые мозги). Место его установки должно быть сухим, чистым, не подвергаться вибрациям и избыточному нагреву.  Еще блок не должен затруднять доступ к другим элементам под капотом на случай ремонта. Также важно, чтобы проводки хватило при подключении блока к редуктору.

Перед началом работ снимаем клеммы с АКБ. На начальном этапе нужно проложить провод питания на катушку клапана (провод черного и синего цвета). Прокладка осуществляется по кузову.  Далее укладывается кабель питания к аккумулятору . Это провод красного цвета  и черного с предохранителем. Красный идет на «плюс», черный на «минус».

Затем остальные провода нужно разделить на проводку к двигателю, на редуктор и в салон авто, сверяясь с инструкцией по цветам.  Обратите внимание, провода, идущие на двигатель, нужно проводить с запасом, делая петлю. Это нужно, чтобы избежать повреждений и разрывов, когда двигатель будет запущен, кузов начнет колебаться пи езде и т.д.

Провода на бензиновые форсунки подключаются в цепь форсунок. Чтобы это сделать, нужно снять разъемы с форсунок, накинуть клеммы на АКБ и включить зажигание, после чего нужно «прозвонить» фишки форсунок. На всех  форсунках нужно сначала найти «+», запомнив расположение. Находящийся рядом на фишке провод является именно тем, который необходим.

Обратите внимание, на фишке имеется как постоянный «+», так и отдельный импульсный  «-», при этом нужно найти минус.  Далее нужно выключить зажигание и перерезать провода этого минуса на форсунках.  С этого провода берется сигнал на блок управления ГБО.

Чтобы взять сигнал, нужно обратить внимание на то, что в проводке на форсунки есть провода как однотонные, так и с полоской.  Разрезанный провод на форсунке также имеет два конца (один на форсунку, а другой на ЭБУ двигателя). Подключать нужно так: однотонный провод от газовой системы (например, желтый) подключается к проводу, идущему на разъем форсунки для впрыска бензина.  Провод аналогичного цвета, но с полосой нужно присоединить к проводу, который идет на ЭБУ двигателя автомобиля. Аналогично подключаются и другие форсунки.

Единственное,  нужно учитывать, в каком порядке идут форсунки (например, слева направо). В таком же порядке по цветам подключаются и провода для газа (желтые на первую форсунку, зеленые на вторую и т.д.). В инструкции к ГБО обычно указано, какой цвет подходит для каждого цилиндра (разъем форсунки).

Теперь можно перейти к проводке, которая подключается к газовым форсункам. Эта проводка имеет разъемы, причем зачастую они пронумерованы. Если же номеров нет, тогда подключаться нужно по цвету проводов, которыми выполнено подключение к бензиновым форсункам. Разъемы подключаются точно так же,  как и раньше  было выполнено подключение к бензиновым разъемам. Также нужно проверить качество подключения газовых шлангов от форсунок к врезкам в коллекторе.

Следующим шагом становится  подключение оборотов PRM. Для этого обычно используется провод коричневого цвета, который подключается к проводу импульса на катушку. Данное подключение позволяет считывать обороты двигателя.

Чтобы найти провод ,нужно включить зажигание, затем под капотом найти разъем, который идет на подключение катушки зажигания.  Путем прозвона выясняется, что зачастую есть три провода (плюс постоянный, плюс импульсный и минус). Необходимо найти импульсный минус. Убирая изоляцию, накидывается коричневый провод газовой системы, поле чего проводим изоляцию.

Теперь нужен «плюс» на управление, который подключается в том месте, где подается питание при включении зажигания. Это красный провод.  Оптимально брать этот плюс от плюса на разъеме бензиновых форсунок. Далее переходим к подключению к редуктору , которое достаточно простое. Соответствующие провода подключаются к клеммам на катушке редуктора, к датчику температуры на редукторе (датчик температуры вкручивается в редуктор), к датчику уровня газа на мультиклапане.

Теперь прокладываются провода кнопки управления ГБО, которая отвечает за включение и отключение системы. Итак, когда подключается кнопка ГБО 4 поколения, инструкция следующая: нужно найти самый толстый  жгут, который имеет много проводов. В салоне авто определяется место, где будет стоять кнопка.  Далее в салон протягивается провод из моторного отсека. Далее все провода подключаются по цветам.

Завершающим этапом становится подключение  провода МАР сенсора. Этот провод с разъемом. Сами МАР сенсоры  бывают разными. Первый тип  является решением, которое устанавливается на кузове в сухом месте, защищенном от влаги. Второй тип сенсоров устанавливается прямо  в шланг подачи газа (от газового редуктора на газовые форсунки).

Определившись, какой именно тип, нужно установить сенсор в соответствии с рекомендациями.  Как правило, сегодня чаще используется второй тип. Такой  МАР сенсор имеет выходы на корпусе.  Широкий выход нужно в разрыв подключать к шлангу, который идет от редуктора на газовые форсунки. К тонким выходам подключаются вакуумные трубки.

Обратите внимание, для МАР сенсора также нужно высверливать отверстие в коллекторе. Процедура аналогична врезкам  под форсунки, однако есть и особенности. Место для врезки должно быть подобрано точно, чтобы не допустить смешивания раздельных камер для подачи газа и общей колбы. Если взглянуть на коллектор, единая колба разделяется на отдельные секции под каждый цилиндр. Врезку нужно сделать до начла разделения, то есть в крайней точке общей колбы.

Если все сделано правильно, остается подключить провод на МАР сенсор  к самому датчику. Также проверяется качество укладки всех проводов, провода крепятся стяжками.  В завершение отметим, что  нужно долить ОЖ в систему охлаждения, не допуская образования воздушных пробок.

Завершающим этапом после монтажа будет запуск двигателя, так как мотор нужно прогреть для настройки ГБО.  Чтобы это сделать, нужно подсоединить клеммы АКБ, вставить ключ в замок зажигания, но не заводить мотор сразу. Нужно дать бензонасосу время поднять давление.

Далее, как только мотор начнет «схватывать» при попытке запуска, нужно сразу подгазовать, чтобы двигатель нормально заработал. Если этого не сделать, машина может повторно долго не заводиться. Дело в том, что стружка, появившаяся при сверлении, может попадать под клапан, компрессия падает. Однако не стоит переживать, седла клапанов мелкая стружка не повредит.

После того, как мотор заведется, нужно прогреть агрегат, после прощупать редуктор. В норме он должен быть горячим. Если же редуктор холодный, из системы охлаждения убирается воздушная пробка. Для этого зачастую достаточно хорошо погазовать на ХХ.  Прогрев мотор и убедившись в том, что все работает, можно переходить к настройкам ГБО.

Настройка ГБО своими руками

Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Сразу отметим, если монтаж ГБО с учетом инструкции является сложной, однако посильной задачей, настройка ГБО предполагает, что имеется четкое представление о том, для чего производится то или иное действие. Другими словами, например, настройка ГБО Диджитроник 4 поколения своими руками или же настройка любой другой системы может по праву считаться сложной и ответственной задачей.

При этом важно понимать, что ошибки в настройках могут привести к нестабильной работе ДВС, различным сбоям и даже выходу из строя силовой установки и отдельных систем автомобиля. Обратите внимание, если вы не уверены в своих силах, лучше сразу доверить эту процедуру опытному мастеру. Если же имеется желание выполнить настройку ГБО самостоятельно, потребуется купить специальный провод (кабель), а также установить на ноутбук соответствующее программное обеспечение.

Обратите внимание, приведенная ниже информация  общего плана, то есть позволяет настроить ГБО «по среднему», чтобы мотор работал на газу, при этом не было рисков поломки ДВС или сокращения его ресурса.  Однако тонкие настройки сможет сделать только специалист, что уменьшает расход на разных режимах, повышает отдачу мотора на газу и т.д.

Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Рекомендуем также прочитать статью о том, вреден ли газ для двигателя автомобиля. Из этой статьи вы узнаете о том, какое влияние оказывает газ на мотор, а также на сколько сокращается ресурс мотора после установки ГБО, что влияет на долговечность мотора при работе на газу и т.д.

Кстати, все системы похожи друг на друга, то есть, например, настройка ГБО Ловато 4 поколения своими руками не будет сильно отличаться от аналогичной настройки других систем. Разница только в графическом интерфейсе самих программ и некоторых опциях, которые нужны для расширенной настройки.

  • Итак, перед началом настройки нужно прогреть машину до выхода мотора на рабочие температуры. Далее нужно убрать всю нагрузку с ДВС, кроме холостого хода (выключить печку, фары, габариты, допоборудование и т.д.). Теперь можно подключиться кабелем и запустить программу настройки блока. Давайте рассмотрим настойку ГБО, в качестве примера взяв программу STAG4.

Сначала в окне программы нужно выставить количество цилиндров двигателя на  катушку, обороты RPM должны также совпадать с оборотами ДВС ( 550-940). Все данные должны точно соответствовать автомобилю.

После этого нужно перейти во вкладку,  где выставляется температура включения. Для лета не ниже +35, а для зимы не менее +40. Отключение цилиндра  выставляется от 250. Это позволит реализовать плавный переход с бензина на газ и обратно, без дрожания мотора.

Что касается времени ошибки по давлению , данный параметр ставится на отметке от 300 до 420.  При выборе типа газовых форсунок важно, чтобы выбранный тип был точно таким же, что и стоят на машине. Если владелец не знает, какие форсунки стоят, нужно осмотреть форсунки. Производители обычно наносят на них отметки, чтобы затем определить в программе, какие форсунки установлены.

Давление редуктора рабочее должно быть от 1.0  до 1.3 бара, минимальное не меньше 0.50. Тип топлива  LPG для пропана или CNG для метана (ставится метка). Теперь можно перейти во вкладку автоматической настройки и нажать запуск (старт).  Остается только ждать от 1 минуты до 5 минут. Время настройки зависит от того, как правильно авто работает на бензине. Если мотор работает не стабильно, имеются проблемы с системой зажигания и т.п., тогда потребуется больше времени на автонастройку.

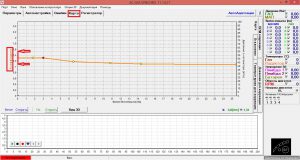

Далее нужно перейти во вкладку карта. Там моно увидеть, что линия оранжевого цвета приняла изгиб. Так вот, важно заметить, от какой цифры в разделе коэффициент  начинается линия.  Хорошо, если линия лежит в диапазоне цифр от 1 до 1.4. Дело в том, что специалист при установке ГБО должен правильно подобрать форсунки по производительности с учетом мощности двигателя авто.

Дело в том, что одни форсунки можно подстроить под мотор, так как они имеют запас производительности, тогда как другие рассчитаны под конкретную мощность и запас минимален. В любом случае, для всех видов форсунок важно давление редуктора. Во время автонастройки программа сама откалибрует давление редуктора, при этом линия  может стать выше  коэффициента от 1 до 1.4 или ниже этого показателя.

В первом случае завышение говорит о том, что давление от 1 до 1.3 бар , однако дюзы форсунках слишком узкие. Это говорит о том, что можно поднять производительность форсунок,  рассверлив дюзы и сделав их шире, что увеличит пропускную способность.

Если же линия ниже коэффициента,  это говорит о больших дюзах. В этом случае пропускную способность форсунок уменьшают, меняя дюзы на подходящие аналоги с меньшим диаметром. Отметим, что линия при давлении 1-1.3 в норме должна быть в диапазоне коэффициента 1-1.4. При таких показателях сохраняется приемистость, расхода на газу не  превышает отметки в 20% по сравнению с бензином, а также двигатель работает в нормальных условиях, нет больших рисков сокращения его ресурса.

Что в итоге

Как видно, при необходимости можно поставить ГБО самому. Однако делать этого не рекомендуется, так как только специализированные сервисы выдают пакет документов на газовое оборудование, что необходимо для дальнейшей регистрации ГБО в ГИБДД.

Схема подключения ГБО 4 поколения на инжектор, установка и настройка

Рекомендуем также прочитать статью о том, какие преимущества и недостатки имеет ГБО. Из этой статьи вы узнаете об основных плюсах перевода машины на газ, а так же какие недостатки имеет газобаллонное оборудование.

Что касается самой настройки, если мотор после автокалибровки ГБО работает не ровно, упала приемистость и т.д, высока вероятность проблем с системой зажигания, подсоса воздуха или выхода из строя/сбоев датчиков ЭСУД автомобиля.

Если же двигатель и его системы в норме, после автонастройки  в большинстве случаев силовой агрегат будет работать нормально. В случаях, когда заметны проблемы,  при этом не видно причин, лучше сразу обращаться к специалистам по настройке ГБО, заранее поставив в известность том, что ранее была предпринята попытка поставить и настроить ГБО своими руками.
