Соединение двигателя с коробкой передач: как это сделать правильно
Начнем с того, что необходимость «состыковать» двигатель автомобиля и коробку передач обычно возникает после того, как силовой агрегат снимался для капремонта. Также достаточно часто приходится снимать и саму коробку, так как данный узел в ряде случаев требует переборки или замены (особенно в случае с АКПП или РКПП, более известных как «автомат» и коробка-робот).
Как правило, после ремонта агрегатов определенные сложности могут возникнуть на этапе обратной сборки, а именно при попытках соединить двигатель с коробкой. В этой статье мы поговорим о том, как нужно присоединять механическую или автоматическую коробку передач к двигателю автомобиля.
Содержание статьи:
Соединение КПП с мотором: особенности и нюансы
Сразу отметим, что соединение механической коробки передач, а также роботизированной трансмиссии несколько отличается от аналогичной операции с другим типом трансмиссии, то есть автоматической гидротрансформаторной АКПП. Если иначе, привычная механика и «робот» (особенно однодисковый) очень похожи по своему устройству.
Это значит, что соединяются с мотором такие коробки практически одинаково. Однако если говорить об автоматической коробке передач, монтаж данного агрегата предполагает ряд индивидуальных отличий.
- Итак, начнем с МКПП на примере популярной модели Hyundai Getz. Присоединить данный тип коробки можно в любом гараже, причем даже без смотровой ямы. При этом важно учитывать, что определенное свободное пространство под автомобилем все же необходимо.
Для решения задачи необходимо поднять переднюю ось авто, подставив деревянные бруски и т.п. Также желательно перед началом работ пригласить помощника, однако в крайнем случае можно справиться и самому.
Подняв автомобиль, необходимо предварительно снять промежуточную рулевую тягу, так как элемент будет затруднять процесс соединения двигателя и КПП с учетом установки под углом относительно кузова.

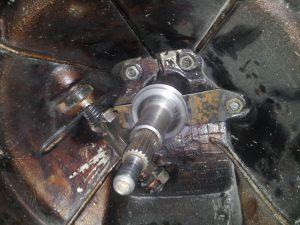

- С КПП нужно также снять рычаг переключения передач, а отверстие после снятия следует закрыть при помощи ветоши, малярного скотча и т.д. Обратите внимание, после установки коробки указанный рычаг будет монтироваться из салона, так что следует заранее разобраться еще на снятой трансмиссии с тем, как данный элемент устанавливается обратно в коробку.
Еще перед тем, как снять рычаг, нужно включить четвертую передачу. Добавим, что в случае, когда с мотора снимался и узел сцепления, нужно в обязательном порядке провести центровку ведомого диска по отношению к опорному подшипнику. Это делается при помощи особой оправки или же посредством того, что с коробки снимается первичный вал.
Если этого не сделать, первичный вал во время установки не войдет на заданное место, то есть установить КПП не получится. Далее следует ослабить затяжку болтов на подушках двигателя, ослабляя гайки, которые крепят верхние металлические кронштейны. Это нужно для того, чтобы двигатель получил возможность стать под определенным углом, причем без риска повредить сами подушки.
- Затем передняя часть двигателя слегка приподнимается непосредственно перед установкой коробки. В результате задняя часть (область установки сцепления) немного опускается, а КПП получает возможность при установке снизу войти в тоннель и соединиться с ДВС.
При этом важно заранее подготовить все необходимые инструменты, крепежи и т.д., а еще разложить их так, чтобы получить свободный доступ. Речь идет о головке, накидных ключах, болтах крепления коробки к двигателю и других элементах.
Теперь можно переходить к этапу установки. Если вы ранее не практиковали данную операцию и не знаете, как соединить двигатель с коробкой, внимательно изучите следующие рекомендации:
- Нужно быть готовым к тому, что придется лечь на спину и удерживать КПП, поднимая агрегат руками. Задача сводится к тому, чтобы попасть первичным валом в ведомый диск сцепления.
- Далее корпус КПП нужно будет немного «прокручивать», чтобы вместе с выходным фланцем (или муфтой из резины) удалось реализовать совмещение шлицов на первичном валу со шлицами ведомого диска.
- После того, как шлицы будут совмещены, коробка будет с относительной легкостью перемещаться в сторону двигателя под небольшим усилием. Единственный нюанс, определенные затруднения могут возникнуть с направляющими втулками.
- После установки нужно закрутить один или пару болтов, чтобы не произошло отсоединение коробки. Далее следует закрутить все оставшиеся крепежные элементы с нужным усилием и в необходимом порядке (информацию можно найти в мануале).
Соединение АКПП с двигателем

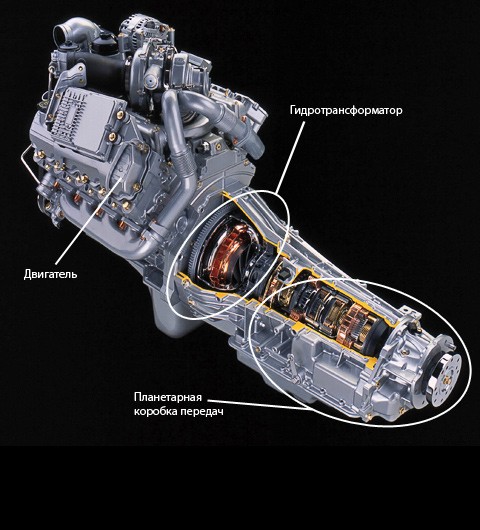

С учетом того, что автоматическая трансмиссия не имеет классического сцепления и отличается по своей конструкции от МКПП и РКПП, соединение коробки «автомат» имеет свои особенности.

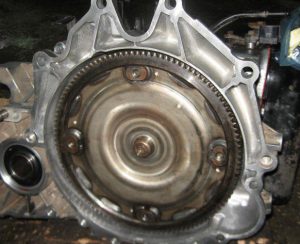

Прежде всего, к мотору нужно присоединить гидротрансформатор (выполнят функцию сцепления), причем данная деталь должна точно встать на свое посадочное место. Чтобы это проверить, после монтажа необходимо отдельно измерить расстояние от заднего торца блока цилиндров до плоскости приводной пластины. Именно с этой пластиной и происходит стыковка гидротрансформатора. (a)
Также нужно мерить и ответный размер по КПП до плоскости гидротрансформатора (b). Указанная плоскость соединяется с приводной пластиной. Расчеты можно провести по формуле, где размер b равен размеру a +2+4 мм.
Обратите внимание, указанный зазор нивелируется после того, как гидротрансформатор будет полностью притянут к приводной пластине, однако такой зазор должен обязательно быть при установке. Если зазора не будет, тогда существует риск повреждения приводной пластины, а также повреждения маслонасоса. Детали весьма дорогие, так что следует соблюдать особую осторожность.
Идем далее. В тот момент, когда коробка приподнимается для монтажа, нужно обращать внимание на то, чтобы гидротрансформатор не выпал. Для предотвращения его падения коробку следует поднимать под углом. Затем производится совмещение крепежных отверстий на гидротрансформаторе (ГТ) с ответными отверстиями, которые выполнены на самой приводной пластине.
Рекомендуем также прочитать статью о том, как заменить передний или задний сальник коленвала. Из этой статьи вы узнаете об особенностях замены указанных элементов.
Дальнейшая сборка производится путем затягивания всех болтов с нужным моментом, которые входят в центровочные втулки. Затем производится подключение приводов, шлангов и т.д. По окончании следует проверить, что ГТ не испытывает никаких затруднений при вращении (деталь прокручивается свободно).
Советы и рекомендации
Также в процессе установки РКПП и АКПП на машину следует придерживаться некоторых рекомендаций. Во всех случаях обязательно проверяйте задний сальник коленвала на наличие возможной течи. Если обнаружены проблемы, сальник необходимо сразу поменять, так как в противном случае дальнейшая течь потребует повторного снятия КПП.
Что касается коробки автомат, данный агрегат обычно имеет отдельный радиатор охлаждения. Необходимо убедиться, что такой радиатор не загрязнен, все трубки должны свободно продуваться. Сам радиатор АКПП промывают путем подачи бензина или похожего очистителя под давлением через трубку, позволяя удалить стружку, отложения и другой мусор.
Еще нужно обращать внимание на то, чтобы между двигателем и коробкой стояли две специальные направляющие втулки. Если втулок меньше или они отсутствуют, тогда рано или поздно втулка масляного насоса коробки «автомат» провернет, масло из коробки начнет течь в месте соединения КПП и двигателя.
В результате коробку нужно будет снимать, также высока вероятность необходимости замены маслонасоса. Также рекомендуется всегда продувать и очищать от грязи все контакты и электроразъемы, которые ранее отсоединялись при снятии коробки передач.
Рекомендуем также прочитать статью о том, как самому заменить прокладку клапанной крышки. Из этой статьи вы узнаете об особенностях замены прокладки крышки клапанов.
Корпус коробки должен без затруднений присоединяться к двигателю. В случае с АКПП это особенно важно. Также только убедившись в нормальном соединении, можно притягивать детали болтами. Например, если коробка «автомат» будет упираться гидротрансформатором в приводную пластину, а на механической коробке в маховик, при этом КПП не состыковывается с ДВС, затяжку болтов производить нельзя. В противном случае можно повредить маслонасос на АКПП, а также другие элементы на разных типах трансмиссий.
Напоследок отметим, что после установки коробки, подключения и настройки, также необходимо отдельно проверить уровень масла. С «роботом» и «механикой» в этом плане немного проще, так как достаточно выставить авто на ровной площадке и открутить контрольную пробку. Если масло вытекает, значит уровень в норме. Еще на некоторых авто с такими типами КПП есть отдельный масляный щуп коробки.
Что касается АКПП, уровень масла следует проверять только после того, как двигатель прогрет до рабочих температур, а еще важно, чтобы прогрелась также и сама коробка. Что касается проверки уровня масла в автоматической коробке передач, это делается только на заведенном моторе.
