Способы проверки датчика АБС

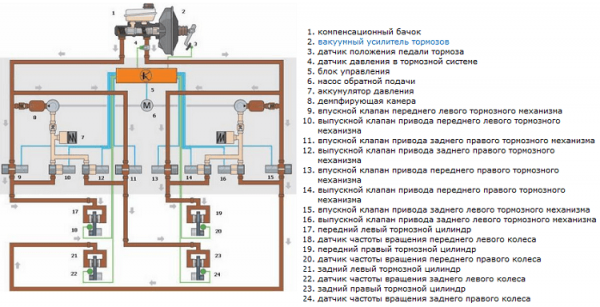

Датчик ABS в антиблокировочной системе тормозов предназначен для фиксации разницы скорости вращения колес. Рассмотрим, как проверить датчик АБС. Правильная диагностика поможет найти причину, из-за которой на приборной панели загорелась индикация неисправности помощника в торможении.

Разновидности конструкции

Для расчета угловой скорости вращения колеса могут использоваться 2 типа устройства датчиков АБС:

на основе индуктивного элемента. Еще их называют пассивными, так чувствительный элемент не нуждается во внешнем питании, а сам принцип работы основывается на эффекте электромагнитной индукции. Несмотря на простоту конструкции и надежность, на современных автомобилях такие устройства встречаются все реже. Главный недостаток конструкции – на низкой скорости движения авто невозможно адекватно рассчитать скорость вращения колес;датчики на основе эффекта Холла. Их еще называют активными, так как чувствительный элемент нуждается в питании – опорном напряжении. Вырабатываемый такими датчиками скорости сигнал позволяют ЭБУ точнее рассчитать скорость вращения колес.

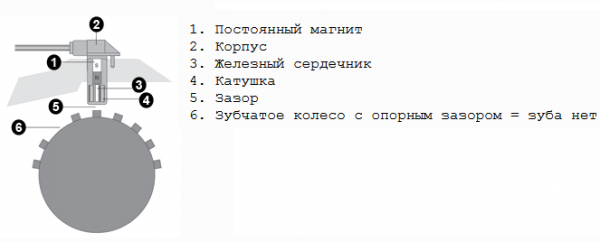

Устройство, принцип работы индуктивных датчиков ABS

Благодаря принципу действия электромагнитной индукции, прохождение вблизи железного сердечника зубьев гребенки, установленной на корпусе ШРУСа, провоцирует скачки напряжения. Благодаря вращению колеса, на выводах датчика АБС фиксируется синусоидальное колебание напряжения; частота переменного напряжения прямо пропорциональная угловой скорости вращения колеса.

Блок управления антиблокировочной системой тормозов регистрирует и сравнивает аналоговые сигналы со всех чувствительных элементов, что позволяет рассчитать разницу угловых скоростей вращения колес.

Метод проверки мультиметром

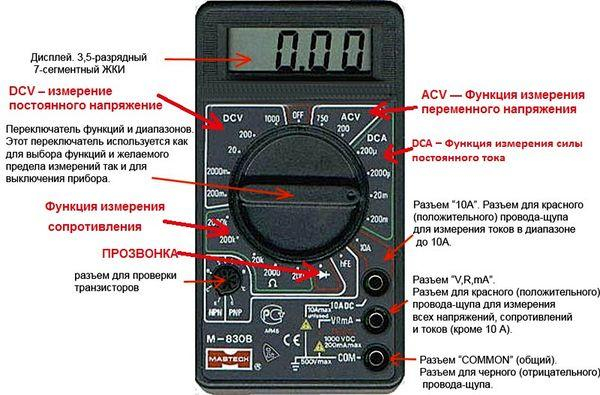

Если вы знаете, как пользоваться мультиметром, то проверить датчик АБС пассивного действия можно с помощью даже самого дешевого универсального измерителя. Соответствие возможных неисправностей и методы их диагностики:

обрыв цепи обмотки катушки. Переведите мультиметр в режим прозвонки диодов. Если прибор покажет бесконечное сопротивление, значит, в цепи присутствует обрыв;отпаивание контактов обмотки катушки. Характер поломки такой же, как и при обрыве;короткое замыкание. Для проверки переведите мультиметр в режим измерения сопротивления – омметр, диапазон измерений – до 20 кОм. Предварительно измерьте сопротивление заранее исправного датчика либо узнайте нормативное значение из технической документации. Обычно сопротивление исправных элементов колеблется от 0,7 до 2,5 кОм. При этом важно учитывать, что сопротивление исправных датчиков на передней и задней осях может значительно отличаться.

Если датчик АБС снят с автомобиля, то сымитировать вращение задающего диска можно любым предметом из магнитного металла.

Из-за агрессивности среды установки, датчики АБС на мотоциклах могут иметь вместо постоянного магнита электромагнит, что обязательно нужно учитывать при проверке без демонтажа (должно быть включено зажигание).

Как облегчить поиски

Чтобы не осуществлять проверку тестером на каждом из колес по отдельности, снимите разъем блока управления АБС. На видео показано, что разобравшись в распиновке, вы сможете быстро найти, в какой из цепей короткое замыкание либо обрыв.

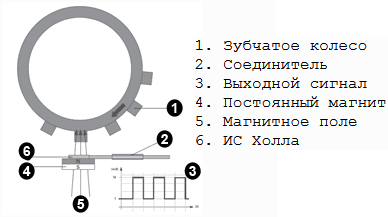

Применение эффекта Холла

Принцип работы датчика Холла базируется на эффекте возникновения поперечной разницы потенциалов при помещении проводника с постоянным током в магнитное поле. Изменение магнитного поля при прохождении зубчатого колеса вблизи чувствительного элемента провоцирует возникновение скачков напряжение прямоугольной формы. Частота импульсов позволяет блоку управления ABS рассчитать фактическую скорость вращения колес.

Метод диагностики

Поскольку принцип работы датчика АБС основывается на эффекте Холла, его самостоятельная проверка схожа с диагностикой датчика скорости, использующегося в работе спидометра, ДПКВ. Полноценную проверку корректности сигнала можно осуществить только осциллографом, но для простейшей диагностики подойдет и обычный мультиметр.

Для проверки необходимо перевести тестер в режим измерения постоянного напряжения. Подключите измерительные щупы к сигнальным контактам датчика, предварительно подав питание через дополнительное сопротивление (резистор номиналом от 480 Ом до 1.2 кОм) и подключив контакт «массы» к неокрашенной части кузова автомобиля. Если элемент полностью неисправен, вращающийся вместе со ШРУСом маркерный диск не спровоцирует смену высокого и низкого уровня напряжения.

Автономная проверка

Для работы чувствительному элементу необходимо опорное питание, поэтому без внешнего источника ЭДС, способного выдать 9-12 В, проверить датчик АБС мультиметром не получится. Также в цепь необходимо будет включить дополнительный резистор (в случае с тормозной системой Opel Vectra C, как показано на видео, достаточно будет элемента с номиналом 680 Ом). Распиновку разъема можно найти в руководстве по ремонту и эксплуатации вашего авто.

Поскольку чувствительный элемент будет снят с автомобиля, имитировать вращение маркерного диска можно перемещением магнита вблизи чувствительного элемента.

Общие рекомендации по диагностике системы ABS

При обрыве цепи самодиагностика системы АБС обязательно зафиксирует факт уменьшения сопротивления в цепи датчиков и зажжет лампочку неисправности ABS на приборной панели. Некоторые системы способны не только регистрировать факт ошибки, но и вычислять, на каком из колес произошла поломка. Поэтому при возможности первым делом имеет смысл провести компьютерную диагностику. На многих автомобилях при поломке более 1 датчика система зажигает не только лампочку неисправности ABS, но и индикацию включения стояночного тормоза, после чего АБС выключается.

Перед началом диагностики мультиметром убедитесь, что воздушный зазор между датчиком и задающим диском выставлен правильно, а сами полости маркерного диска не имеют плотных грязевых, коррозийных отложений.

Будьте крайне аккуратны при демонтаже датчика. Часто они прикипают, но удары либо иное применение грубой силы может привести к повреждению пластикового корпуса. При установке следите за тем, чтобы между задающим диском и чувствительным элементом был корректный воздушный зазор.
