TSI двигатель что это такое

 Появление немецких автомобилей с новой линейкой двигателей ТSI, или, чуть раньше ТFSI, зачастую является предметов споров, основным вопросом которых является именно двигатель.
Что это такое – двигатель ТSI и какие нововведения применены в его конструкции и расскажем ниже, не забыв упомянуть и о проблемах, связанных с эксплуатацией двигателей ТSI.

Что это значит – двигатель ТSI

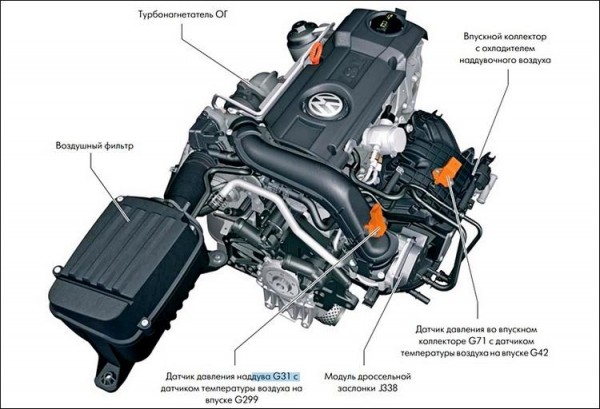

Основные узлы двигателя TSI



Отличие двигателей TFSI от TSI сводится к введению второй турбины, однако на Ауди двигатели называются TFSI, хотя и имеют вторую турбину.

Отличие от остальных бензиновых двигателей кроется в расшифровке аббревиатуры ТSI в названии двигателя.
Предшественники TSI обозначались как ТFSI – Turbocharget Fuel Stratifled Injection – турбонаддув с расслоенным (или послойным) впрыском топлива. Эти моторы появились вследствие оснащения инжекторного двигателя с непосредственным впрыском топлива турбиной для нагнетания воздуха.
Позднее Volkswagen ввёл для своих моторов другое обозначение – TSI (Twincharget Stratifled Injection) – изменив расшифровку из-за усовершенствования системы турбонаддува установкой ещё одной турбины, приводимой в движение несколько иначе, чем на остальных подобных агрегатах. Теперь аббревиатура TSI означает, что двигатель имеет двойной турбонаддув и послойный впрыск.
Как видите, отличие двигателей TFSI от TSI сводится к введению второй турбины – Volkswagen запатентовал новое название, хотя аналогичные моторы, устанавливающиеся на Ауди, называются по-прежнему – TFSI, хотя и имеют вторую турбину.

Особенности устройства и их влияние на характеристики двигателя

Вторая турбина

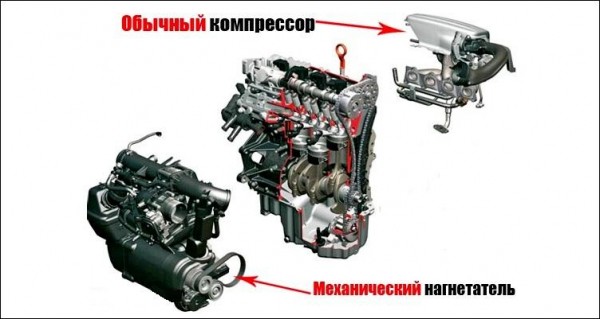

Двигатель TSI в разобранном виде



По сравнению с обычным (атмосферным) двигателем, турбированный имеет улучшенные мощностные характеристики и является более экономичным.

Вообще, турбонаддув позволяет «втиснуть» в камеры сгорания большее количество воздуха и тем самым улучшить их наполнение топливной смесью. Обычная турбина приводится во вращение выхлопными газами – её ведущие лопасти расположены в выпускном коллекторе. Ведущие лопасти соединены валом с ведомыми, установленными во впускном коллекторе и осуществляют нагнетание воздуха.
По сравнению с обычным (атмосферным) двигателем, турбированный имеет улучшенные мощностные характеристики и является более экономичным. Но такому двигателю присущ такой недостаток, как провал при резком ускорении – так называемый эффект турбоямы. Объясняется он инертностью турбинных колёс.
Установка же второй турбины, приводящейся во вращение от шкива коленвала, позволяет убрать эффект турбоямы. При этом второй нагнетатель работает постоянно лишь на малых и средних оборотах – на больших он включается в работу только при увеличении нагрузки – при обгоне, движении на подъём и т.д., то есть, работает «на подхвате».
Вывод: вторая турбина улучшает динамику разгона, особенно это заметно при наборе оборотов «с низов». Кроме того, в сочетании с другими нововведениями, двигатели TSI обладают высокой мощностью при небольших рабочих объёмах – и всё это не в ущерб экономии топлива.

Жидкостное охлаждение воздуха

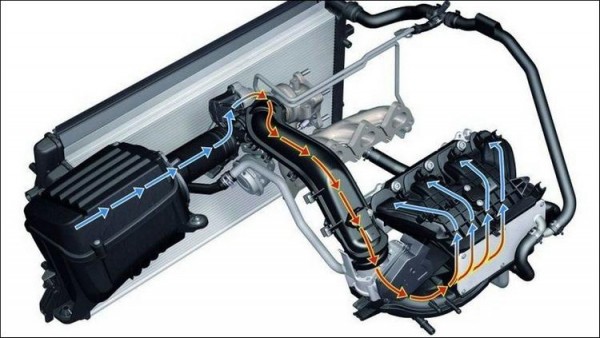

Схема охлаждения воздуха двигателя TSI



Применение двух турбин позволяет добиться не только увеличения нагнетаемого воздуха, но и сформировать вихревые потоки оптимальным образом.

На дизельных моторах воздух, поступающий в камеры сгорания, охлаждается интеркулером – теплообменником, устанавливаемом во впускном тракте. Делается это также с целью «втиснуть» в камеры сгорания как можно больше воздуха – любой охлаждённый газ имеет большую плотность.
Обычно интеркулер представляет собой радиатор, но вместо жидкости по нему проходит воздух. На двигателях TSI интеркулер имеет ещё и жидкостное охлаждение – к нему подводятся патрубки от основной системы охлаждения. Таким образом улучшается теплообмен и воздух, предназначенный для образования топливной смеси, лучше охлаждается. Впрочем, новшеством это назвать можно лишь применительно к бензиновым моторам – на дизельных агрегатах жидкостные интеркулеры – не новинка.
Вообще, двигатели TSI на данный момент сочетают в себе все проверенные ранее улучшения систем питания бензиновых моторов, включая и непосредственный впрыск топлива в камеры сгорания. Применение же двух турбин позволяет добиться не только увеличения нагнетаемого воздуха, но и сформировать вихревые потоки таким образом, чтобы распыление топлива было более «тонким» и «взрывоопасным».

Двигатели TSI – плюсы и минусы

К несомненным достоинствам этих моторов можно отнести высокую мощность при небольших рабочих объёмах. Вдобавок, вождение авто с двигателем TSI доставляет удовольствие – машина «легка на подъём», уверенно разгоняется даже с малых оборотов. В условиях интенсивного городского движения это немаловажно – иногда, чтобы избежать аварии, нужно быстро уйти с «линии огня» – и тут спасает хорошая динамика. И всё это не в ущерб экономичности – двигатели TSI обладают умеренным «аппетитом».
Но, как и большинство новинок, двигатели TSI имеют весьма серьёзные недостатки:

Серьезными недостатками двигателей TSI являются повышенный расход масла и требовательность к качеству топлива.

повышенный расход масла;
требовательность к качеству топлива;
слабым звеном является привод ГРМ. У «цепных» моторов часто случаются проскакивания цепи вследствие растягивания или поломок натяжителя. К тому же вытянутая цепь способствует неправильной работе фазорегуляторов, что отрицательно сказывается на мощностных характеристиках двигателя;
совокупность вышеуказанных недостатков логично порождает следующий – дорогое обслуживание и ремонт двигателей TSI.

Впрочем, производители заявляют о большом ресурсе двигателей TSI – около 300 000 км без капитального ремонта. Но этот высокий показатель существенно «подпорчен» ресурсом турбины, составляющем 60 000 км. Учитывая приличную стоимость этого узла (приблизительно 20 000 – 30 000 рублей), это весьма существенный недостаток.



На двигателях TSI обязательная замена масла через 10 000 и регулярный контроль уровня масла в двигателе.

Надёжность двигателей TSI во многом зависит от того, насколько владелец авто соблюдает правила обслуживания, установленные изготовителем. Замена масла для двигателей TSI предусмотрена не больше, чем через 10 000 км пробега, да и необходимо постоянно контролировать его уровень – на 1000 км пробега мотор «съедает» около литра масла.
Непосредственный впрыск топлива выдвигает повышенные требования к качеству последнего – моторы с такой системой впрыска работают на обедненных смесях, и любые нежелательные примеси моментально сказываются на динамике авто самым неблагоприятным образом. Да и на форсунках, установленных непосредственно в головке блока цилиндров, образуется нагар, снижающий качество распыления топлива.
Вдобавок, благодаря попаданию масла во впускной коллектор через зазоры между валами турбин и подшипниками скольжения, на свечи зачастую попадает моторное масло, что приводит к образованию нагара на их электродах и преждевременному выходу свечей зажигания из строя.

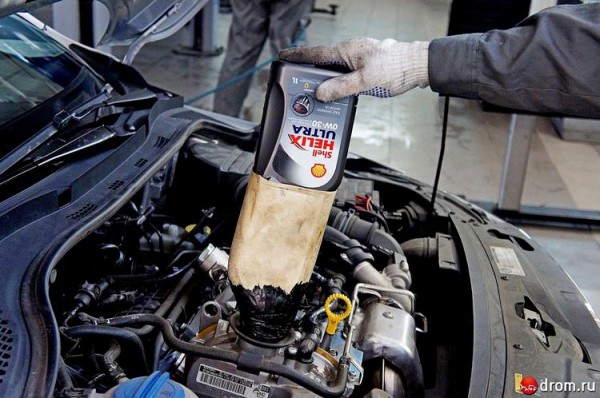

Доливка масла в двигатель TSI



Опытные водители после поездки дают поработать двигателю TSI несколько минут, чтобы избежать резкого охлаждения турбины.

В качестве средств, способных «продлить жизнь» топливной системы, для двигателей TSI можно рекомендовать применение присадок в бензин, способствующих очищению форсунок и камер сгорания. При покупке таких добавок следует внимательно изучить инструкцию по применению – далеко не все аналогичные присадки могут применяться для двигателей с непосредственным впрыском топлива.
Автовладельцы, знакомые со слабыми местами турбированных двигателей, часто интересуются – можно ли глушить двигатель TSI сразу после поездки? Официальные дилеры VW утверждают, что благодаря жидкостному охлаждению турбины, коробления её лопаток не произойдёт при резком охлаждении двигателя. Но опытные водители всё же дают поработать мотору после поездки несколько минут – для страховки. Можно лишь посоветовать поступать так же – учитывая стоимость турбины.

В заключение можно сказать, что применение турбонаддува в бензиновых моторах – несомненный шаг вперёд. А справиться с расходом масла немцы со временем сумеют – например, установив для турбины автономную систему смазки под давлением, как они сделали это ещё 20 лет назад на металлобрабатывающих станках Heinrich Rau.
