Разновидности автомобильных ламп

Автомобильные лампы, в отличие от бытовых, работают в более тяжелых условиях, отличающихся наличием вибрации и ударов. Поэтому оснащаются более прочными нитями накаливания, для изготовления которых используют вольфрам других марок.

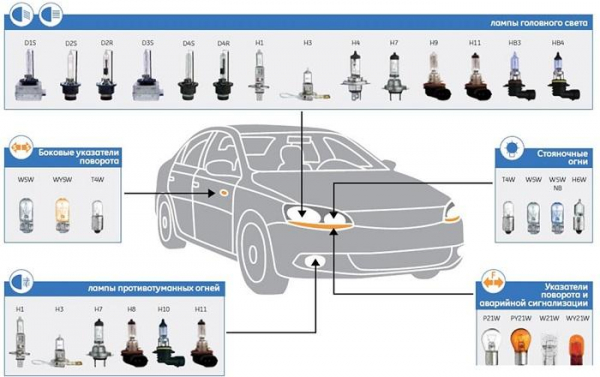

Типы автомобильных ламп по принципу фиксации в плафоне можно разделить на две категории: фланцевые (H1, H4, H7, H11) и штифтовые.Первые предназначены для того, чтобы после их установки нить накаливания оказывалась точно в фокусе отражателя или на нужном от него расстоянии. Используются они в световых приборах головного освещения: фарах ближнего, дальнего и противотуманного света. Вторые не обеспечивают точности расположения нити накаливания, зато обеспечивают легкую и быструю замену при выходе из строя. Используются в приборах световой индикации, для освещения салона, багажника и моторного отсека.

Цоколи лампочек на 12V и на 24V не отличаются, поэтому смотрите на маркировку. Большинство легковых авто имеют в бортовой сети напряжение 12В.

Знак соответствия

Так как качество работы приборов наружного освещения непосредственно влияет на безопасность дорожного движения, производители обязаны обеспечить соответствие их комплектующих правилам безопасности. Подтверждение соответствию правилам безопасности отмечается на изделие знаком из буквы E и цифры, помещенных в окружность. Согласно требованиям Правил Европейской Экономической Комиссии при ООН цифра обозначает страну, разрешившую использование этого изделие на своей территории.

Странам присвоены следующие обозначения: Германия – 1, Франция – 5, Россия – 22. На нашем рынке приборов освещения заметны такие производители, как Narva и Philips. Продукция Narva отличается невысокой стоимостью, а изделия под брэндом Philips – отмечают, как имеющие отличное качество. Автомобильные лампы Osram выделяются очень хорошим соотношением цена – качество, то есть при невысокой цене обладают отменным качеством. Причем этим отличаются как лампочки с рабочим напряжением 12V, так и 24V. Особенно заметно это на лампах головного света H1, H4(н4), H7 и H11.

Дешевле продукции Narva на нашем рынке только китайские лампочки «Луч», но если Narva не стоит покупать для головного освещения, то «Луч» лучше не брать никуда. После тестирования их продукции лампочки Narva покажутся очень даже ничего. Конечно, не нужно сравнивать продукцию Philips с Narva. А задумав купить лампочку H11 Narva, вспомните о том, что скупой платит дважды, ведь лампочки H11 Philips неспроста дороже изделий от Narva. Диодные (светодиодные) лампочки Philips тоже имеют отличное качество. Narva же можно брать только для освещения бардачка. Поставьте в головное освещение Philips, не экономьте на безопасности.

Конструкции цоколей

Цоколем называется элемент конструкции лампы, предназначенный для удержания ее в патроне и подачи на нее электрического питания. В лампах накаливания и газоразрядных (например, ксеноновые) цоколь служит еще и для герметизации колбы. Это необходимо, потому как из колбы маломощных лампочек накаливания для предотвращения перегорания спирали откачен воздух. В колбы мощных ламп накаливания для той же цели, да еще и для улучшения теплоотдачи, закачивают буферный газ – пары галогенов (брома или йода), такие устройства называют галогеновые. В ксеноновые закачивают, как нетрудно догадаться, инертный газ ксенон.

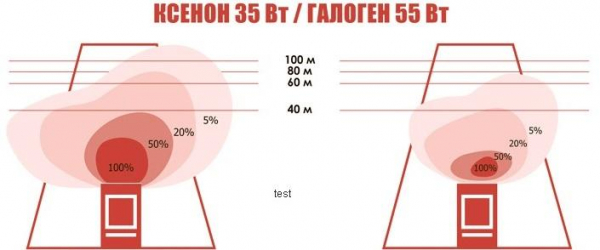

При включении такой лампы в нем поддерживается электрический разряд, который заставляет газ светиться. При одинаковой мощности накаливания и газоразрядных ламп, яркость последних выше. Поэтому ксеноновые так быстро завоевали популярность. Но после появления на рынке led источников автомобильного света диодные (светодиодные) H1, H4, H7, и H11 стали обгонять по популярности «ксенон». Потому что, имея яркость не хуже, они гораздо проще устанавливаются.

Обозначение автомобильной лампы состоит из трех групп знаков.

Первая группа знаков

Таковая содержит информацию о рабочем напряжении, номинальной мощности, форме колбы. Например, 12v 5w. Это означает:

12v – рабочее напряжение.5w – номинальная мощность.

Если лампочка имеет две нити накаливания, то в обозначении указывается мощность каждой из них, например, 12v 5/5w – лампочка рабочим напряжением 12В с двумя нитями накаливания мощностью по 5w каждая. В маркировку может входить символ, несущий информацию о колбе. Например, 12v P 5w обозначает устройство рабочим напряжением 12В, с одной нитью накаливания мощностью 5w в колбе Ø 26,5 мм.

Аналогично маркируются лампочки рабочим напряжением 24V. Например, 24v 5w означает устройство рабочим напряжением 24V с одной нихромовой спиралью мощностью 5W, а 24v 5/5w – рабочее напряжение 24V с двумя спиралями по 5W. Такие лампочки с металлическим цоколем должны быть двухконтактные. Оранжевая колба обозначается наличием в маркировке символа Y. Количество контактов на цоколе обозначается так:

S – один контакт на торце.D – два контакта на торце. Двухконтактные имеют, например, обозначение цоколя W2×4,6D, что значит стеклянный цоколь толщиной 2 мм размером 4,6×4,6 мм с двумя контактами. Устройства с таким цоколем могут быть и светодиодные (диодные).T – три контакта на торце.Q – четыре контакта на торце.P – пять контактов на торце.

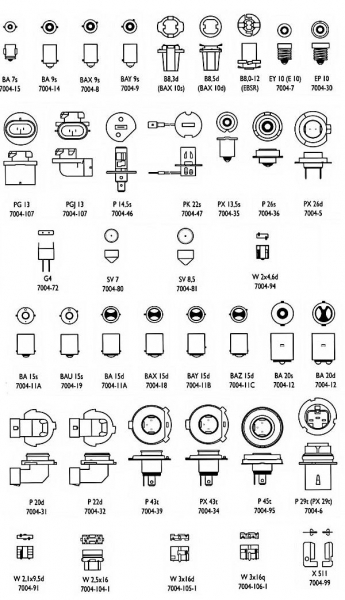

Типы цоколей автомобильных ламп в России регламентирует ГОСТ 28108-89, виды цоколей и ламп можно посмотреть на фото. Маркировка и обозначение автомобильных ламп.

Виды цоколей имеют следующие обозначения:

W – стеклянный цоколь, сделанный вместе с колбой.SV или C – цоколь с обеих сторон. Используется для подсветки номера и освещения салона.BA – с симметричным расположением штифтов. Цифра после буквенной комбинации – диаметр цоколя.BAY – со смещением штифтов по высоте.BAZ – со смещением штифтов по высоте и окружности.BAU – со смещением штифтов по окружности.P – фланцевый цоколь.X – нестандартные особенности в конструкции.Цифры. У устройств с металлическим цоколем – его диаметр. Если цоколь стеклянный, первый размер – его толщина, а второй – длина стороны квадрата каковым он является в другой проекции.

Вторая группа знаков

Содержит информацию о типе лампы и наносится исключительно на лампы головного света. Располагаться она может как перед первой группой знаков, так и после нее. Например, маркировка H1 12V 90W означает то же, что и 12V 90W H1 – галогеновые лампы рабочим напряжением 12В с номинальной мощностью 90W. Галогеновые лампы с обозначением от H1 до H11 имеют такие цоколи:

H1 – P14,5S.H2 – XH4 (н4) – P43T.H7 – PX26D.H11 – PGJ19-2.автомобильные лампы H3 – PK22S.

Буква H в обозначениях H1, H4(н4), H7 и H11 говорит о том, что лампы галогеновые (halogen). Автомобильные лампы H3 устанавливаются в противотуманных фарах, а H11 не только в противотуманках, но и в фарах ближнего и дальнего света. Маркировка 12V и 12В означает одно и то же – рабочее напряжение 12 Вольт.

Галогенные лампы

Галогеновые лампы в фарах головного света имеют несколько значительных недостатков, присущих в том числе лампам h4 и h7 philips:

Низкая светоотдача.Небольшой срок службы (не более 2 тыс. часов).Нагрев при работе до высокой температуры. Большой процент излучения в инфракрасном диапазоне. Из-за чего зеркало рефлектора выгорает, и фара приходит в негодность.

Газоразрядные лампы

Ксеноновые лампы были изобретены в сороковых годах прошлого века в Германии. А уже в 51 году того же столетия первые ксеноновые лампы были презентованы компанией Osram. Первые ксеноновые лампы, имевшие высокую яркость при низкой рабочей температуре и спектр освещения близкий к дневному свету, стали быстро вытеснять угольные дуговые лампы из киноаппаратов. Позже они нашли применение в головном свете автомобилей, вытесняя h4 и h7.

В наше время колбы этих ламп изготавливаются из кварцевого стекла, так как это единственный недорогой материал с хорошей оптической проницаемостью, выдерживающий высокое давление.

Для увеличения эффективности таких источников света газ в их колбах находится под давлением до 30 кг/см2. Это обстоятельство заставляет при работе с ними соблюдать особые меры безопасности. Транспортируются такие лампы в предохранительных пластмассовых контейнерах, которые снимаются только после установки лампы, а при демонтировании обязательно надеваются.

Ксеноновые лампы philips хороши тем, что их свечение очень близко по спектру к дневному свету, поэтому глаза меньше устают и лучше различают препятствия на дороге. Яркость и спектр свечения не единственные их достоинства. Преимуществами также являются следующие качества:

Возможность точной фокусировки за счет того, что источник света, которым является плазменная область возле катода, близок к точечному.Небольшой нагрев при работе.Незначительный процент тепловых лучей в рабочем спектре излучения.Большой срок службы (до 3–5 тыс. часов).

Диодные источники света

Следующей ступенью в эволюции автомобильных ламп стали светодиодные (led) источники света. Которые для головного света имеют такие же цоколи, как H1, H4(н4), H7 и H11. А так как диодные (led) лампы не требуют в отличие от разрядных специальных устройств питания, замена галогеновых ламп головного света на светодиодные чрезвычайно проста. Обычно замена H1, H4(н4) или H7 на диодные led выполняется владельцем автомобиля без посторонней помощи. Производят светодиодные автомобильные лампы все те же Philips, Narva и Osram. Светодиодные автомобильные лампы бывают как рабочим напряжением 12V, так и 24V. Причем диодные устройства led на 12В светят нисколько не хуже, чем led на 24V. LED — это аббревиатура от английского названия светодиодов — light-emitting diode.

В отличие от других типов ламп, диодные (светодиодные) led лампы имеют не только разную яркость, но и разные оттенки цвета освещения. Их обозначают цветовой температурой в градусах Кельвина для ламп led рабочим напряжением как 12В, так и 24V. Она соответствует таким цветам: от 6 до 6,5 тыс. К – холодный белый; от 4,2 до 5 тыс. К – нейтральный белый; от 3 до 3,5 тыс. К – теплый белый. При разной цветовой температуре яркость свечения led может быть одинаковая. Светодиодные источники (диодные) хороши тем, что их свечение очень близко по спектру к дневному свету. Яркость, спектр свечения, и надежность – вот основные достоинства, которые имеют светодиодные (диодные) лампы philips, включая h4 и h7.
