Турбонаддув в теории и на практике

Идея дополнительного нагнетания воздуха зародилась едва не сразу же после постройки первых полноценных двигателей внутреннего сгорания. Изначально использование энергии выхлопных газов для повышения мощности ограничивалась корабельными ДВС, позже двигатель с турбонаддувом пришел в авиастроение. И только в 1931 году первый турбокомпрессор был установлен на грузовой автомобиль. Что такое турбонаддув и как использование нагнетателей сказывается на КПД двигателя – тема сегодняшней статьи.

Теория газообмена в ДВС

Основной принцип работы 4-х тактного ДВС мы уже рассматривали, поэтому для автолюбителей, только начинающих свое изучение технической составляющей автомобиля, было бы крайне полезно ознакомиться со статьей для лучшего понимания предназначения турбонаддува.

Знание того, что двигатель внутреннего сгорания работает на воздухе, является основополагающим для понимания предназначения турбонаддува. Формулировка именно такова, поскольку подача в цилиндры топлива на современном этапе развития техники не является проблемой. Технически реализовать крайне производительный бензонасос, ТНВД и топливные форсунки очень просто. Одна из главных проблем в работе двигателя – подача в цилиндры воздуха. Чем больше окислителя мы можем подать в цилиндры, тем больший объем топливовоздушной смеси можно приготовить, а чем больший объем ТПВС мы имеем, тем большую отдачу мы получим при ее сгорании. В свою очередь, мощность, выдаваемая двигателем, напрямую зависит от работы, выполняемой при сгорании ТПВС.

Подача окислителя в цилиндры

В атмосферном двигателе всасывание воздуха происходит из-за разряжения, возникающего при движении поршня к нижней мертвой точке (НМТ). В теории мы имеем определенное идеальное количество воздуха, которое может поместиться в цилиндр, ограничивающееся объемом цилиндра. В действительности из-за всевозможных потерь цилиндр наполняется лишь на 70-80% своего объема. Именно в этом моменте раскрывается главное предназначение турбонаддува – принудительное нагнетание воздуха в цилиндры.

Используя турбокомпрессор, мы можем не только заполнить полностью цилиндры, но и даже превысить этот показатель, подавая воздух под давлением, что ведет к увеличению плотности на единицу объема и, как следствие, увеличению общей массы воздушного заряда.

Виды турбонаддува

Принципиальная разница заключается лишь в конструкции турбокомпрессора. Для дополнительного нагнетания воздуха могут использоваться:

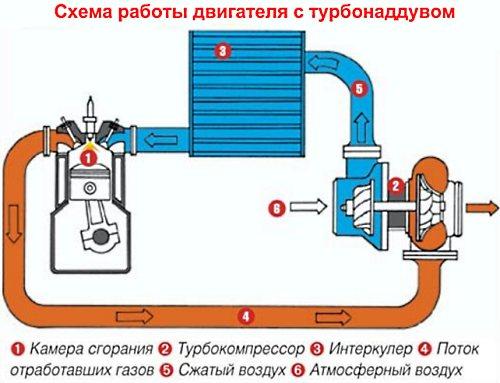

турбина, которая приводится в действие энергией выхлопных газов. Конструктивно турбину можно представить как два вентилятора, которые расположены на одной оси. Один из вентиляторов сочленен с выхлопной системой автомобиля, второй располагается во впускном тракте. Выходящие на такте выпуска из цилиндра газы приводят в движении турбинное колесо. Поскольку оба «вентилятора» закреплены на одной оси, то колесо компрессора во впускном тракте также начинает вращаться, ускоряя тем самым прохождение воздуха. Чем выше обороты двигателя, тем большее давление выхлопных газов во впускном тракте, а чем большее давление на выпуске, тем быстрее будет вращаться турбинное колесо во впускном тракте. Соответственно, в цилиндры можно затолкнуть больше воздуха, подать больше топлива, сгенерировав больше выхлопных газов на выпуске. Подробно принцип работы рассмотрен в статье «Устройство турбины на пальцах«;

механический нагнетатель, известный еще как Supercharger или Kompressor. Нагнетатель раскручивается приводным ремнем от шкива коленчатого вала, поэтому выхлопные газы в работе компрессора никак не используются.

Турбина

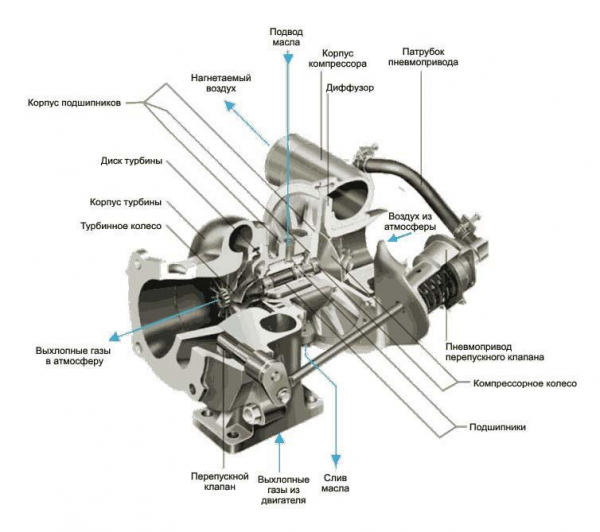

Очевидно, что для понимания устройства достаточно взглянуть на фото. Принцип работы турбонаддува также достаточно ясно продемонстрирован на видео. Более подробно остановимся на перепускном клапане и предназначении интеркуллера, который обязателен для эффективной работы авто с турбонаддувом.

В момент резкого закрытия дроссельной заслонки на больших оборотах двигателя во впускном тракте создается сильный помпаж. Колесо компрессора «холодной» части (впускной) турбины продолжает по инерции вращаться, создавая в перекрытом заслонкой канале избыток давления. Происходит резкое замедление компрессорного колеса, что автоматически ведет к замедлению турбинного колеса в выпускном тракте и созданию сильного противодействия выхлопным газам. Для предотвращения такого эффекта предназначен перепускной клапан, который либо сбрасывает избыток давления в атмосферу (Blow-off), либо перенаправляет поток опять на вход по направлению вращения турбинного колеса (Bypass).

Для контроля воздушного потока, а также сбрасывания избытка давления в горячей части используется wastegate. Избыточная скорость выхлопных газов приводит к тому, что воздушный поток срывается с лопастей колеса, снижая тем самым на ноль эффективность турбинного колеса. Также увеличение сечения выпускной системы, за которое и отвечает клапан вестгейта, уменьшает подпор выхлопных газов на высоких оборотах. Для повышения эффективности, уменьшение турбоямы и большей эластичности на авто устанавливаются турбины с изменяемой геометрией.

Интеркулер в системе турбонаддува предназначен для охлаждения воздушного потока. При повышении температуры плотность воздуха уменьшается, что ведет к уменьшению массы на единицу объема.

Характеристики системы

Особенности работы турбины:

наиболее эффективна в режиме высоких и средних оборотов;очень низкая эффективность до момента, называемого выходом на буст. Еще больше ухудшает ситуацию уменьшение степени сжатия для предотвращения детонации. Поэтому у авто с одноступенчатой системой турбонаддува присутствует турбояма, или турболаг;так или иначе, но присутствует противодействие выхлопным газам на выпуске, что немного ухудшает КПД двигателя, хоть в целом турбонаддув позволяет увеличить мощность ДВС;повышаются требования к качеству и периодичности замены моторного масла.

Механический нагнетатель

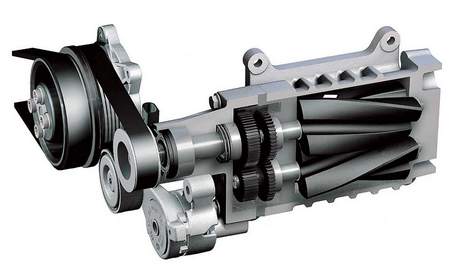

В механической системе всасывание воздуха осуществляется лопастями роторов, вращающихся навстречу друг другу. Наибольшее распространение получила конструкция системы Roots с прямыми лопастями. Компания Eaton усовершенствовала нагнетатель, применив косозубые роторы. Среди механических систем можно выделить центробежный нагнетатель, который во многом напоминает принцип работы турбины.

Особенности механических нагнетателей:

отсутствует инерционность, присущая турбине. Нагнетание дополнительного воздушного заряда увеличивается пропорционально увеличению количества оборотов ДВС и продолжается до момента срыва потока из лопастей;наиболее эффективны в режиме низких и средних оборотов;небольшое снижение КПД двигателя вследствие дополнительных потерь на трение.

Эксплуатация

Наибольшего распространения система турбонаддува получила на дизельных двигателях. В высокотехнологичных моторах часто применяются двухступенчатые системы наддува:

Biturbo – одна маленькая турбина для прибавки в мощности на низких оборотах и большая турбина для высоких оборотов;Турбина + механический нагнетатель. Конструкцию и принцип работы такой системы мы рассматривали на примере двигателей TSI от Volkswagen Group.

Для лучшего понимания того, что такое турбонаддув, предлагаем посмотреть видео Александра Кулика.
