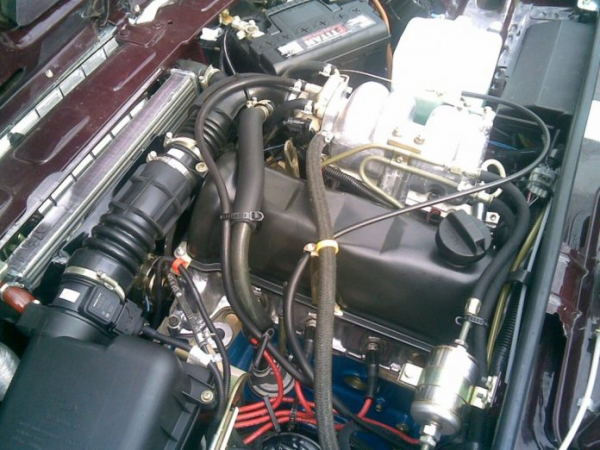

ВАЗ 2107: регулировка клапанов на «классике»

В автомобилях ВАЗ с двигателями без гидрокомпенсаторов в устройстве ГРМ, обязательной частью проводимых технических работ является регулировка клапанов.  Важно понимать, что если нужна регулировка клапанов, «классика» ВАЗ весьма чувствительна к данной процедуре.

Только правильно и вовремя сделанная регулировка или настройка клапанов поможет избежать проблемы нарушения зазоров между кулачком распределительного вала и клапаном. В свою очередь, если нормальное открытие клапана при работе ДВС нарушается, происходит разгерметизация в цилиндре, имеет место уменьшение ресурса двигателя и т.д.

Далее на примере ВАЗ 2107 мы рассмотрим, как выполняется регулировка зазоров клапанов 2017 и как правильно проводить данную процедуру, а также на какие тонкости и нюансы следует обращать внимание.

Клапан ВАЗ: особенности работы

Начнем с того, что для устойчивой работы  двигателя автомобиля как на низких, так и на высоких оборотах, кроме самих регулировок следует отдельно учитывать нагрев и износ ГРМ в двигателе без гидрокомпенсаторов (ГК).

Если просто, со временем происходит изменение зазоров клапанов, а также сам механизм изнашивается. Если на авто с ГК нужный зазор выставляется автоматически, в моторах без компенсаторов изменения устраняются и регулируются методом ручной регулировки клапанов. При этом регулировку клапанов рекомендуется проводить каждые 15-20 тысяч километров пробега.

• Идем далее. Клапан ВАЗ 2107 представляет собой тарелку цилиндрической формы, имеющую стальной стержень или ножку. Располагается клапан в головке блока цилиндров и в закрытом состоянии прилегает к седлу клапана.

В ходе эксплуатации элемент подвергается большим тепловым и механическим нагрузкам, поэтому материал, из которого он изготовлен, представляет собой специальный вид стали. Данная сталь должна быть устойчивой к разным эксплуатационным нагрузкам.

В рабочем состоянии, то есть после прогрева ДВС, клапан расширяется, а его стержень удлиняется. Результат — меняется и зазор между торцом и толкающим кулачком (коромыслом).

Постепенно в процессе эксплуатации автомобиля происходит сильное увеличение зазора (превышение допустимых значений). Именно по этой причине возникает необходимость в регулировке клапанов. На то, что нужно проводить регулировочные работы и настраивать клапана ВАЗ, указывает ряд признаков:

• при работающем двигателе заметно возникновение посторонних шумов (звонкие щелчки или цокот в моторном отсеке, особенно при резком нажатии на педаль газа);
• снижение динамики при разгоне;
• уменьшение или исчезновение компрессии, двигатель троит;
• значительное увеличение расхода топлива.

ВАЗ 2107 инжектор: регулировка клапанов подбор щупов

Отрегулировать клапана на ВАЗ 2107 при наличии необходимых инструментов, а также следуя инструкции, вполне можно самостоятельно. Сама регулировка клапанов 2107 проводится  на прогретом двигателе либо на «холодную», причем предпочтительней второе (в этом случае показания получаются более точными).

Перед настройкой  необходимо приобрести щупы для регулировки клапанов:

• первый тип щупа для контроля холодного зазора — 0,15 мм;
• второй тип щупа для проверки горячего ДВС — 0,20 мм.

Отметим, что предпочтение отдают широким щупам, так как они удобны в использовании. Подготовив щупы, на ВАЗ 2107 регулировка клапанов выполняется  при помощи набора определенных необходимых инструментов.

• один ключ на «10» и два на «13» и «17»;
• ключ на «38» для болта крепления шкива коленчатого вала;
• отвертки;
• микрометр либо щуп на 0,15.

Перед тем, как отрегулировать клапана, необходимо провести ряд общих для всех ВАЗ подготовительных работ:

• установка автомобиля на ровную поверхность и обеспечение хорошего освещения подкапотного пространства;
• затянув рукоятку стояночного тормоза, отключить зажигание и с аккумулятора снять минусовую клемму;
• подождать до полного остывания двигателя;
• отсоединить топливные шланги  тросик газа, трубки воздушного фильтра;
• сняв крышку трамблера, получить доступ к крышке ГБЦ;
• ключом на «10» снять крышку ГБЦ и выкрутить свечи;
• используя ключ на «38», вращаем крепежный болт до момента  совмещения  шкива коленчатого вала с отметками на звездочке и на головке блока (прорезь на шкиве – самая длинная риска на блоке);
• в случае несовпадения, необходимо выполнить натяжение цепи с помощью имеющегося натяжителя.

  Рекомендуем также прочитать статью о том, почему стучат клапана на холодном двигателе. Из этой статьи вы узнаете, по каким причинам стучат клапана на холодную, а также как решить данную проблему.

На данном этапе автомобиль готов к регулировкам. Далее рассмотрим порядок регулировки клапанов при помощи  щупов или микрометра:

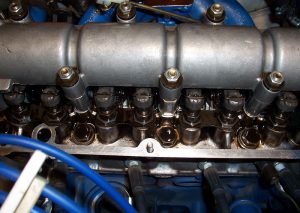

• закрепить микрометр на специальной рейке, предварительно зафиксировав ее на шпильках крепления распределительного вала (для установки рейки необходимо закрутить три шпильки, потом слегка ослабить центральную для принятия изделием неподвижного состояния);
• микрометр, установленный на рейке, размещается на краю кулачка регулируемого клапана (6 и 8);
• провести проверку, используя ключ-захват (имеется в комплекте с микрометром), путем захватывания кулачка клапана;
• на основании показаний микрометра определить соответствующее значение (норма — 0,52 мм), если есть отклонения, провести регулировку;
• выполнить регулировку можно, ослабив ключом на «17» контргайку и установив необходимое значение путем вращения гайки ключом на «13» до момента, пока стрелка на приборе не будет показывать нужное значение (52 деления), при измерении щупом соответствующие значение на микрометре будет соответствовать величине зазора в 0,15мм;
• после регулировки завинтить контргайку;
• повторить аналогичную процедуру проверки и регулировки для каждого клапана, не забывая при этом для каждой последующей пары клапанов перемещать шкив коленчатого вала;
• после регулировки всех зазоров ключом на «38» вращаем  с помощью гайки коленчатый вал на 3-4 оборота и проводим контрольные замеры всех клапанов в той же последовательности;
• закрыть головку крышкой и запустив двигатель, убедиться в отсутствии  посторонних звуков под клапанной крышкой.

Кстати, регулировку и проверку зазоров в клапанах с помощью микрометра можно проводить на разогретом двигателе. В то же время работать со щупами лучше на холодном ДВС.

Подведем итоги

Как видно, от качества регулировки клапанов будет зависеть не только эффективность работы, но и общий ресурс двигателя. При этом для получения нужно результата нужно знать, как отрегулировать клапана правильно. Обратите внимание, от результатов регулировки напрямую зависит точность срабатывания фаз газораспределения.

Рекомендуем также прочитать статью о том, какие признаки указывают на прогар клапана. Из этой статьи вы узнаете, как определить, что клапан прогрел, а так же почему прогорают клапана ГРМ.

Также клапана оказывают прямое влияние на качество наполнения цилиндров топливовоздушной смесью, на эффективность сгорания рабочей смеси, на продувку цилиндров и т.д.

В качестве итога отметим, что правильно и точно выставленные тепловые зазоры клапанов помогут избавиться от посторонних звуков или стуков во время работы мотора, улучшить качество работы ДВС, а также значительно повысить эксплуатационный ресурс двигателя автомобиля ВАЗ 2107 инжектор/карбюратор (а также любых других силовых агрегатов без ГК).
