ВАЗ 2110: модуль зажигания и диагностика

Одним из важных элементов системы зажигания, необходимой для воспламенения рабочей горючей смеси в ДВС автомобиля является модуль зажигания (катушка зажигания). Катушка зажигания ВАЗ 2110 преобразовывает низковольтное напряжение в высоковольтное, благодаря чему создается искра на свечах зажигания.

Вполне очевидно, что при возникновении сбоев в работе зажигания, в первую очередь на работоспособность проверяют свечи, провода, колпачки, а потом и саму катушку зажигания.

Другими словами, нужно знать, как проверить модуль 2110 (катушку зажигания). Далее мы рассмотрим более подробно, что представляет собой и как проверить модуль зажигания, какие бывают неисправности и как их устранить.

Зажигание: модуль ВАЗ 2110, особенности и проверка

Итак, зажигание ВАЗ 2110 для разных моторов (8-и и 16-и клапанные двигатели с рабочими объемами 1,5л и 1,6л) устанавливается свое. При этом принцип работы, а также основные составляющие разных модулей  зажигания ВАЗ 2110, остаются неизменными.

Самое главное в системе зажигания — это создание надежного и качественного  воспламенения топливной смеси в  момент времени, определяемый предварительной настройкой. Любые отклонений от заданных производственных параметров могут привести к разным поломкам, в том числе и выходу из строя ДВС.

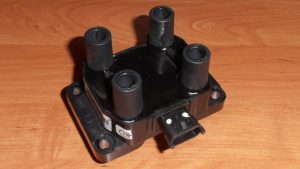

Если рассматривать катушку зажигания 2110 и конструктивные особенности, важно знать, что автомобили ВАЗ 2110 в разное время укомплектовывались разными силовыми установками с разными модулями зажигания. Например, 8-и клапанный 1,5 литровый двигатель имеет модуль зажигания с артикулом 2112-3705010, 8-и клапанный двигатель с объемом 1,6 литра — модуль с артикулом 2111-3705010, 16-и клапанный инжектор с объемом 1,6 — модуль с артикулом 2112-3705010.

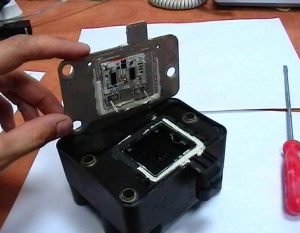

Модули между собой схожи по основным составляющим и принципу действия. Модуль на ВАЗ 2110  состоит из таких основных элементов, как:

• два высоковольтных ключа-коммутатора в общем блоке, по которым передается ток к свечам;
• две катушки, генерирующие высоковольтные импульсы на пары свечей;

При этом сама катушка фактически представляет собой трансформатор с двумя обмотками (первичной — около 500В и вторичной — минимум 20В), собранными в единый корпус. Модуль зажигания ВАЗ 2110 8 клапанов и 16 работает по одинаковому принципу (по принципу холостой искры).

Это значит, что модуль, согласно импульсам, передаваемым с ЭБУ, раздает искру попарно в цилиндры 1-4 и 2-3. ЭБУ на модуль посылает управляющие низковольтные сигналы. Окончание сигнала соответствует началу искрового разряда. Длительность разряда напрямую зависит от уровня зарядки катушки (общее значение напряжения бортовой сети).

Основные неисправности модуля зажигания 2110

Несмотря на то, что на 2110 модуль зажигания представляет собой достаточно надежное и устройство, при этом элемент все же может выйти из строя. Наиболее распространенные и практически в 90% случаев выявляемые при диагностике причины поломок:

• Использование компонентов, не соответствующих параметрам. Это могут быть высоковольтные провода, не совпадающие с параметрами модуля,  свечи, способные вывести из строя  сам модуль зажигания (большой заряд может разорвать катушку) и т.д.
• Детали с заводским браком либо их некачественная сборка. Как следствие, выход из строя других элементов системы зажигания.

Если модуль зажигания не выполняет свои функции, это отображается на работоспособности ДВС автомобиля:

• повышенный расход топлива;
• двигатель перестает запускаться;
• при разгоне (резкая смена оборотов) появляются провалы;
• нестабильная работа ДВС (два цилиндра не работают);
• после прогрева двигателя заметно падение мощности и тяги.

Как проверить зажигание ВАЗ 2110 самому

Как уже было сказано выше, в рамках диагностики зажигания следует проверять на ВАЗ 2110 модуль зажигания, выполнять диагностику свечей, колпачков, высоковольтных проводов. Основные признаки неисправностей не всегда связаны с модулем зажигания, то есть нужно использовать метод исключения.

Для правильного определения неисправности необходимо проверить не только сам модуль, но и  другие элементы системы зажигания: свечи, колпачки, высоковольтные провода.

Проверка свечей, заключается в следующем:

• выкрутить свечи, надев колпачки, уложить их на головку блока и прокрутить двигатель стартером;
• если искра на свечах не стабильна, меняем неисправные детали на новые или рабочие;
• повторить проверку уже установленных новых свечей.

Обратите внимание, прокручивать двигатель стартером со снятыми высоковольтными проводами нельзя, поскольку это может привести к пробою в крышке модуля зажигания.

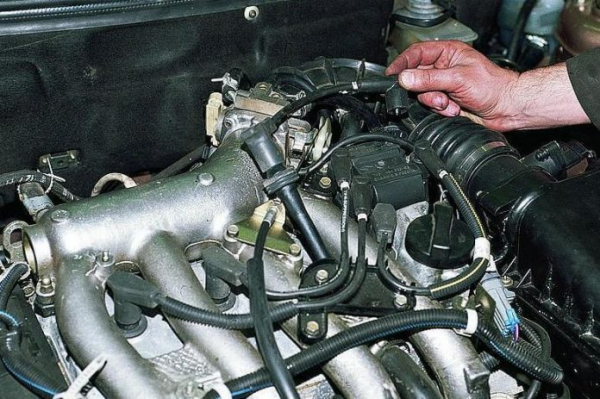

Проверка высоковольтных проводов и колпачков:

• снять колпачки, через изолятор на расстоянии 10-15 мм от головки удерживать контакт провода;
• если иска не пробивает это расстояние, то провода повреждены;
• проверить провода на сопротивление (номинальное сопротивление должно быть в пределах от 7 до 10к ОМ)
• при имеющихся отклонениях меняют весь комплект высоковольтных проводов;

Также следует проверить колпачки на пробой. В любом случае, исключив из списка неисправностей остальные элементы системы, приступаем к проверке модуля зажигания. Для его проверки нужен мультиметр и 15-20 минут свободного времени.

Рекомендуем также прочитать статью о том, что такое бесконтактное зажигание. Из этой статьи вы узнаете о принципах работы систем данного типа, а так же в каких случаях целесообразно произвести замену имеющихся систем на бесконтактное зажигание.

Выполнить проверку можно самостоятельно, зная последовательность выполняемых работ и номинальное значение модуля. Итак, если есть подозрения на модуль ВАЗ 2110, проверка предполагает следующий порядок действий:

• осмотреть модуль зажигания на предмет сколов и трещин (если таковые имеются, модуль зажигания сразу меняют без каких-либо проверок);
• проверить питание и наличие импульсов, поступающих с ЭБУ (питание проверяют между массой ДВС и центральным выводом (15) колодки проводов, подключенным к модулю). Напряжение при включенном зажигании должно быть не меньше 12В;
• проверить импульсы, поступающие с электронного блока управления на колодке проводов путем установки одного щупа мультиметра на разъем (15), другой сначала на правый крайний, потом на крайний левый;
• прокрутив двигатель стартером, фиксируют мультиметром кратковременные скачи напряжения (отсутствие импульсов – проблема в ЭБУ);
• проверить сопротивление на вторичных обмотках катушек, поставив мультиметр в режим измерения сопротивления. На высоковольтных выводах крышки модуля между 2-3 и 1-4 выводами сопротивление должно быть в пределах 0.5 ОМ (при несоответствии модуль меняют);
• проверить сопротивление на вторичных обмотках катушки между контактами (15) и сначала крайним правым, потом крайним левым выводом. Сопротивление должно соответствовать 0,5 Ом;
• проверить модуль на короткое замыкание, установив мультиметр в режим омметра (один щуп прибора на центральный вывод, второй на металлический корпус, норма — сопротивление отсутствует);
• при фиксировании прибором какого-либо сопротивления, модуль меняют.

Подведем итоги

Как видно, модуль зажигания ВАЗ 2110 представляет собой достаточно простое устройство, состоящее из контактов, катушек, плат и проводов.  Однако ремонту подлежат только контактные соединения. Другие элементы неремонтопригодные и нуждаются в замене.

Рекомендуем также прочитать статью о том, как определить, ранее или позднее зажигание. Из этой статьи вы узнаете об основных признаках и симптомах, которые указывают на то, что зажигание ранее или позднее.

При этом, прежде чем приступить к ремонтным работам, необходимо правильно протестировать модуль.  Для этого следует придерживаться общих правил, а также учитывать тонкости и нюансы, рассмотренные выше. В результате диагностика модуля зажигания ВАЗ 2110 позволяет быстро выявить определенные неполадки и устранить проблемы.
