Устройство активных подголовников

Подголовники в конструкции сидений автомобиля используются для предотвращения травм шеи, провоцируемых неконтролируемым движением головы по инерции после удара. Активные подголовники на данный момент являются наиболее прогрессивным решением в области защиты шейного отдела при ДТП. Риск получения травмы позвоночника входит в общую оценку уровня пассивной безопасности новых автомобилей, который составляется при оценке результатов краш-тестов. Рассмотрим устройство и принцип работы системы.

Принцип работы

Активные подголовники, фиксируя удар в заднюю часть авто, «выстреливают» в направлении головы, не дожидаясь ее опрокидывания. Саму физику процесса можно описать следующим образом:

в момент приложения силы к кормовой части автомобиль получает резкое ускорение;спина, постоянно поддерживаемая спинкой сидений, получает упор, а поэтому начинает двигаться вперед вместе с автомобилем;ввиду подвижного соединения, при резкой смене положения туловища голова стремится остаться в своем прежнем положении, что провоцирует смещение шейных позвонков.

Иными словами, в момент удара происходит преувеличение крайней амплитуды движения шейного отдела позвоночника, что приводит к травме шеи. Частично эту проблему автомобильным конструкторам удалось решить внедрением подголовников. Поскольку реализовать постоянный упор головы невозможно, ввиду неудобства такой системы в процессе эксплуатации авто, голова в момент удара зачастую находится в свободном состоянии (поддерживается только шеей). Именно активные подголовники позволяют минимизировать степень опрокидывания, что значительно повышает уровень пассивной безопасности автомобиля и уменьшает риск получения травм.

Устройство

В конструкции передних сидений используются активные подголовники двух видов:

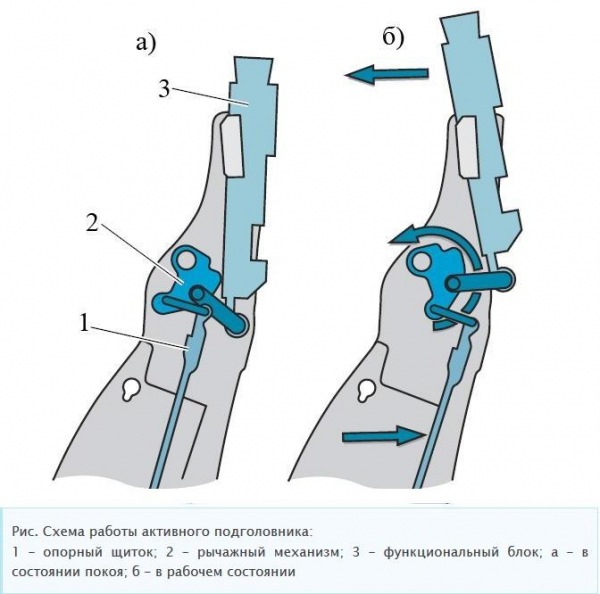

механические – наиболее простой вид исполнения, а поэтому чаще всего применяется. Подушка через рычажный механизм связана со спинкой сидений. При столкновении туловище вжимается в спинку, создавая давление на рычаг, который пододвигает активный подголовник в направлении головы. Как только давление на рычаг в спинке сидений ослабевает, возвратная пружина перемещает подушку подголовника в изначальное положение;

электрические. Механизм активируется электронной системой управления, в работе которой участвуют: блок управления, датчики удара и сам механизм, толкающий подушки. Электрический активный подголовник срабатывает при подаче блоком управления импульса напряжения. Сигнал к срабатыванию система получает от датчиков удара, которые установлены в определенных точках кузовных элементов. Именно благодаря датчикам общий блок управления элементами пассивной безопасности понимает силу, а также направление удара при ДТП. К примеру, при небольшом фронтальном ударе подголовники срабатывать не будут, так как дополнительный упор для шейного отдела при таком ударе не нужен.

На видео продемонстрирована работа система защиты шейного отдела позвоночников от Mercedes-Benz. Также показано, как установить механизм Neck-Pro в исходное положение после срабатывания.

Регулировка

Активные упоры обладают неоспоримыми преимуществами, по сравнению с механическими собратьями с жесткой фиксацией. Главный недостаток обычных упоров для головы – ограниченный диапазон регулировок, а также механический привод настройки. Неудобный способ регулировки заставляет пассажиров, а почасту и водителей, пренебрегать столь важным аспектом пассивной безопасности, как регулировка подголовников. Поскольку пассажиры могут обладать весьма отличными друг от друга ростом и весом, то и активные подголовники передних сидений должны соответствовать комплекции пассажира. Рассмотрим, как правильно настроить подголовники:

выдвиньте подушка таким образом, чтобы при закидывании головы наиболее выпуклая часть подголовника создавала упор для затылка. При правильной настройке специальная форма и внутренние наполнители позволяют рассеивать силу удара;расстояние от затылка до подушки не должно превышать 9 см. Вы должны находиться в привычном для вас положении при вождении автомобиля.

Указанные особенности регулировки актуальны как для активных систем, так и для обычных механических упоров. К сожалению, не все передние сидения обладают регулировкой подушки по вылету, поэтому настройка будет заключаться только в регулировке высоты. Если в комплектации отсутствует возможность электрической регулировки, то для настройки предварительно необходимо ослабить фиксирующий механизм. Для этого достаточно нажать кнопку, которая находится у стоек подголовников.
