Устройство и конструктивные особенности дизельного двигателя

Рассмотрим устройство дизельного двигателя и некоторые отличия от бензиновых ДВС.

Конструктивные особенности

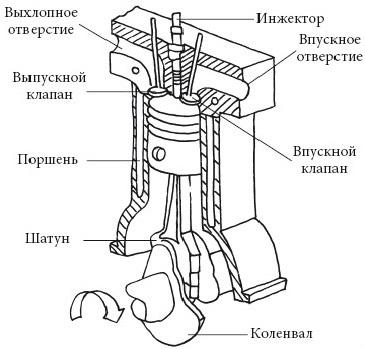

Конструктивно агрегат представляет достаточно крупный по габаритам блок цилиндров из литого чугунного корпуса. В полости его расточенные под определенным углом гнезда с впрессованными гильзами (цилиндрами). В блоке имеют место многочисленные секции вокруг гильз, которые образуют водяную рубашку охлаждения. Постоянный круговорот охлаждающей жидкости в полостях головки блока упреждают двигатель от перегрева.

В своей нижней части блок имеет сферическую расточку (подушку) для установки, крепления коленчатого вала.

Крупным узлом считается головка блока с литыми гнездами под втулки клапанов.

Неотъемлемым элементом мотора остается клиновой привод водяной помпы, компрессора кондиционера, генератора.

К основным узлам следует отнести:

механизм шатунно-поршневой группы;механизм газораспределения;картер двигателя и систему смазки.

Именно эти узлы, взаимодействуя между собой, определяют характеристику силового агрегата.

Если исключить ТНВД (топливный насос высокого давления), высокое давление форсунок, усиление отдельных деталей, например, клапанов и поршней, то конструктивные элементы современных дизельных и бензиновых двигателей не сильно разнятся.

Процесс работы

Принцип работы дизельного двигателя заключается в формировании и получении полезной работы от воспламенении топливной смеси. Здесь не происходит смешивание солярки с воздухом и подача ее в камеру сгорания с воспламенение от искры, как в случае с бензиновыми системами зажигания. Нет катушки зажигания, трамблера, свечей, карбюратора и прочих атрибутов бензинок.

Отвечая на вопрос, как работает дизельный двигатель, заметим, что в дизеле смешения горючего и воздуха осуществляется непосредственно в камере сгорания. То есть, под поршень нагнетается воздух, который на такте сжатия достигает температуры 700-800° C. Достигнув такового, топливным насосом посредством форсунок в камеру сгорания впрыскивается горючее. Впрыск под давлением, порой 30 атмосфер, привод к реакции с нагретым сжатием воздуха и моментальному самовоспламенению образовавшейся смеси. Процесс завершается давлением, толкающим поршень вниз к НМТ.

Система подает регламентированную дозу горючего посредством насоса высокого давления. Наличие форсунок и топливных фильтров предопределяет точность и бесперебойную работу топливной аппаратуры. Весь процесс зиждется на топливном насосе высокого давления, подающем горючее исходя из режима работы. Давление в системе нагнетается с помощью плунжерных пар. Привод ТНВД связан с коленчатым валом. Нажатием на акселератор выполняются функции регулирования нормы горючего, соответствующему обороту двигателя.

Форсунка, фильтр топливный

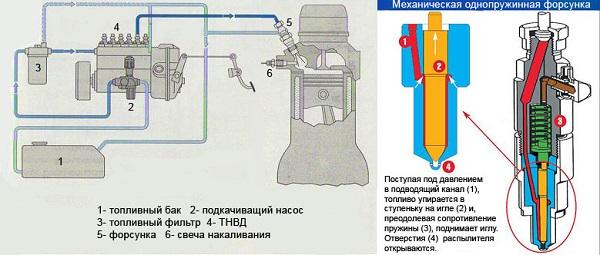

В паре с ТНВД исключительно важным узлом топливной системы являются форсунки. Функции их – подать конкретную дозу горючего в камеру сгорания. Давление, при котором открывается форсунка, равно величине, необходимой для максимального раздробления дизеля и создания топливного тумана.

На конце форсунок, в сложных температурных условиях работает игольчатый распылитель, формирующий контур факела. Контур впрыска принципиально важен для быстрого, полноценного сгорания. Тяжелый режим работы обусловлен постоянным нахождением их в зоне камеры сгорания. Исходя из этого, распылители форсунок выполняются из жаростойких материалов на станках высочайшей точности обработки. Для мягкой, бесшумной работы, в камеру сначала подается мизерная доза топлива. Она только разогревает воздух камеры. В заданный момент впрыскивается основная доза. Эти действия, посредством электроники, позволяют плавно наращивать давление, создавая условия для полного сгорания топливно-воздушной смеси.

В прерогативу топливного фильтра входит возможность тонкой очистки горючего. Но основная функция основывается на отделении воды из топлива. Поэтому фильтр нуждается в периодическом удалении отстоя воды через сливной краник.

Упредить критическое остывание с последующим запарафиниванием топлива помогает система электрического подогрева, что способствует быстрому запуску холодного двигателя.

Запуск, турбонаддув

Холодный запуск дизелю облегчает система предварительного разогрева, для чего в камере сгорания специально размещены свечи с функцией накала до 900° C. Информация о степени нагрева сообщается сигнальной лампой на приборной панели (закрученная спираль). По мере устойчивой работы двигателя свеча автоматически гаснет. В некоторых автомобилях свечи выключаются в момент подачи питания на стартер.

Система турбонаддува ориентирована повышать мощность и устойчивость на всех режимах работы ДВС. То есть турбинный компрессор подает под поршень избыточную порцию воздуха, увеличивая тем самым мощность мотора. Но длительный ресурс компрессора нужно поддерживать высоким качеством моторного масла.

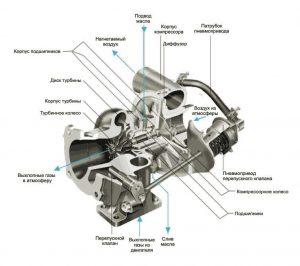

Устройство системы турбонаддува

Система впрыска

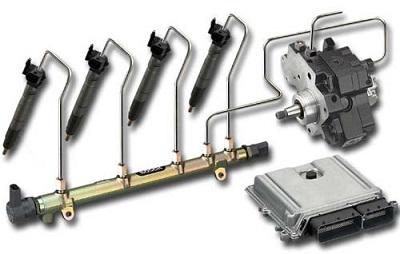

Наиболее эффективной системой впрыска топлива считается Common Rail. Принцип работы системы заключается в том, что топливо накапливается в магистральной рампе, с которой поступает непосредственно в форсунку. А это путь к экономии солярки, низкому шуму от рабочего такта и выхлопных газов. За цикл работы, устройство выполняет два этапа впрыска. Самую малость топлива в начале и основную порцию для получения максимальной отдачи от сгорания.

Эти преимущества привели к использованию этой системы впрыска почти на каждом грузовом дизельном автомобиле и в большинстве гражданских моделях.

Система насос-форсунка предполагает установку форсунок по одной на каждый цилиндр. Устройство отличается от Common Rail высоким давлением впрыска. Отправной точкой считается высокая мощность транспорта до 20%, экономичность, низкая токсичность отработки. В обоих случаях, контрольные функции осуществляются системой управления двигателем через магнитные соленоиды.

Дополнительная система, используемая в паре с дизельными ДВС, предназначена для снижения показателей токсичности выхлопных газов. Каталитический нейтрализатор предназначен сжигать остатки частиц газов в сажевой сетке. Но это уже из области регенерации отработки, что повсеместно применяется и на бензиновых ДВС. Особенность лишь в том, что в паре с ДВС на дизельном топливе система особенно эффективна и позволяет добиться внушительных показателей экологичности дизельных ДВС.
